Кровельные воронки

Кровельные воронки HL (Hutterer Lechner) - это более 100 моделей водосточных воронок для плоской кровли любой конструкции и состава кровельного «пирога». Они служат для отвода атмосферных осадков (дождя, талого снега) с поверхности крыш в систему дождевой канализации.

Воронки HL используются на кровлях различного типа - неэксплуатируемых и эксплуатируемых, инверсионных, «зеленых», облегченных из профнастила (стального профлиста), с покрытием из гидроизоляционных полимербитумных материалов, ПВХ или ТПО мембран.

В торговом каталоге Вы найдете вертикальные или горизонтальные воронки (с вертикальным или горизонтальным выпуском), а также с поворотным выпуском на шарнире.

Составные элементы, в зависимости от модели, - это не только корпус, как основа, но и обжимные фланцы из нержавеющей стали, высокие или плоские листвоуловители, регулируемые надставные элементы (трапы) с решеткой, дренажные кольца, запрессованные гидроизоляционные полотна и т.д.

Воронки с обогревом оснащаются саморегулирующимся кабелем электроподогрева, который дает возможность прогревать водоприемную часть при переходе уличной температуры через ноль.

Как подобрать кровельную воронку HL

Ассортимент кровельных воронок HL насчитывается свыше 100 моделей (артикулов), которые различаются назначением и применением, конструкцией (составными частями и элементами), техническими характеристиками.

Каждая модель воронки имеет свое обозначение (аббревиатуру), в котором «зашиты» основные сведения об изделии.

Что бы помочь разобраться в маркировке воронок HL для плоских кровель, проведем расшифровку этих обозначений - букв, цифр и символов.

Итак, в первую очередь водосточные воронки делятся на серии, внутри которых они подразделяются на модели с разным диаметром выпускного патрубка.

Например, есть серия HL62, в которую входят 4 воронки с выходом Ø75, 110, 125 или 160 мм. Так вот, разный диаметр маркируется (обозначается) через черту дроби (слэш) следующим образом:

• «/7» — Ø 75 мм (DN75), модель HL62/7.

• «/1» — Ø 110 мм (DN110), модель HL62/1.

• «/2» — Ø 125 мм (DN125),  модель HL62/2.

• «/5» — Ø 160 мм (DN160), модель HL62/5.

Такая классификация размера выпуска, относится абсолютно ко всем сериям и моделям воронок из каталога производителя.

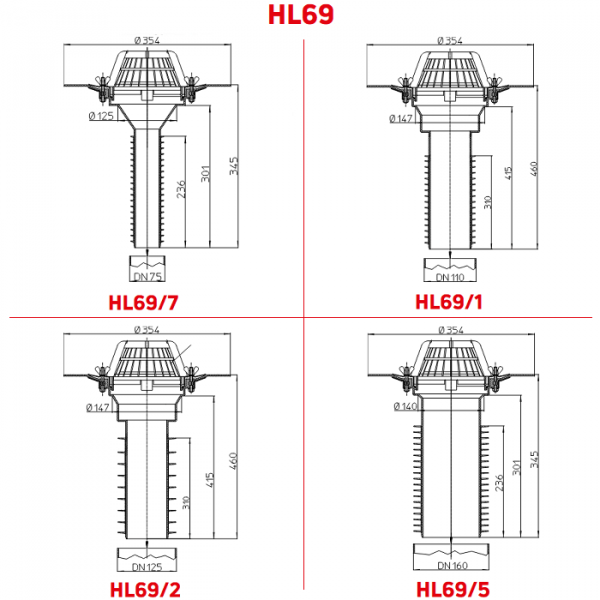

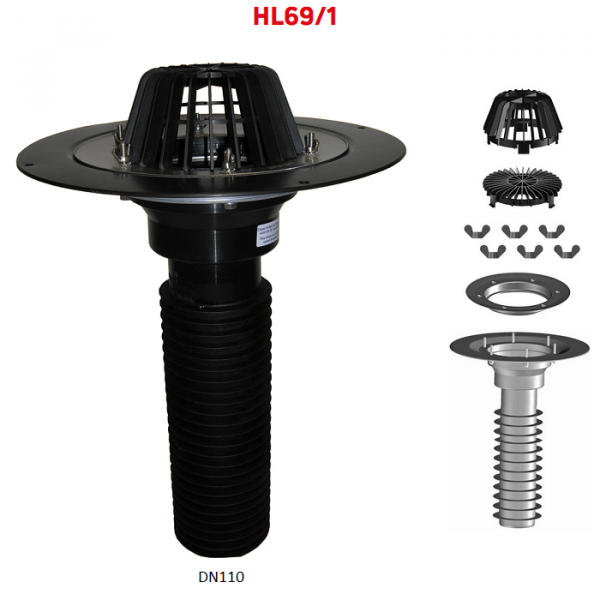

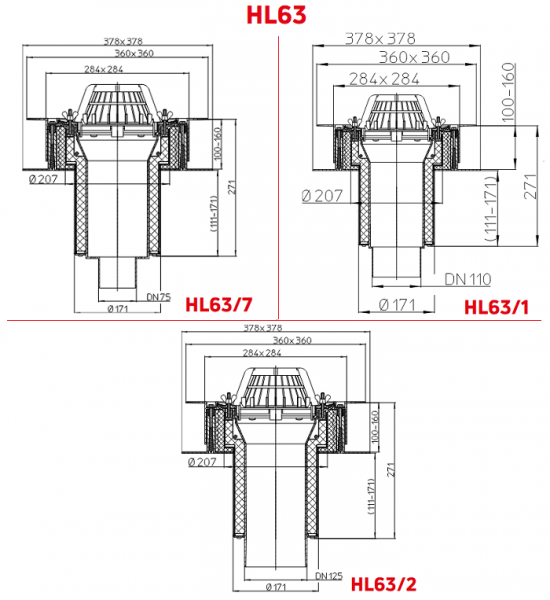

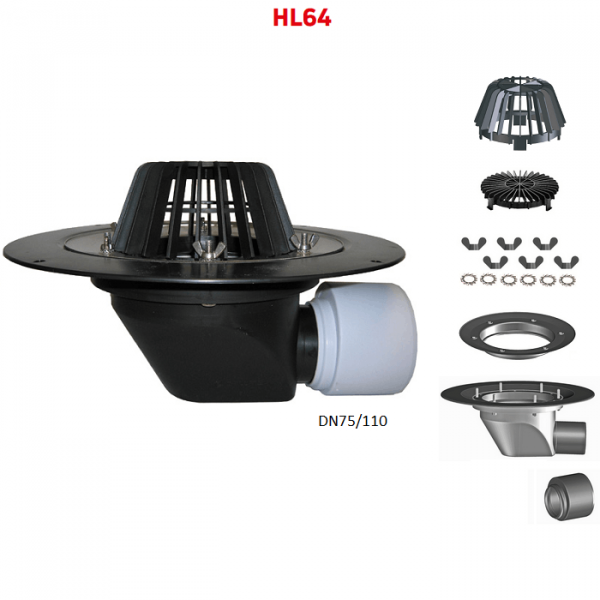

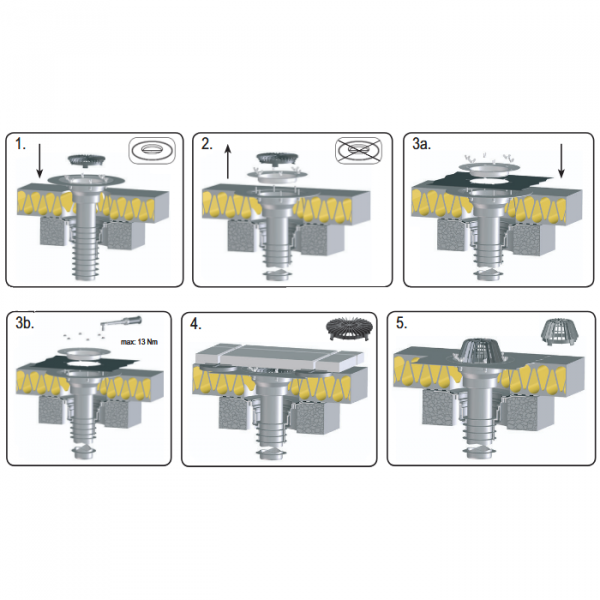

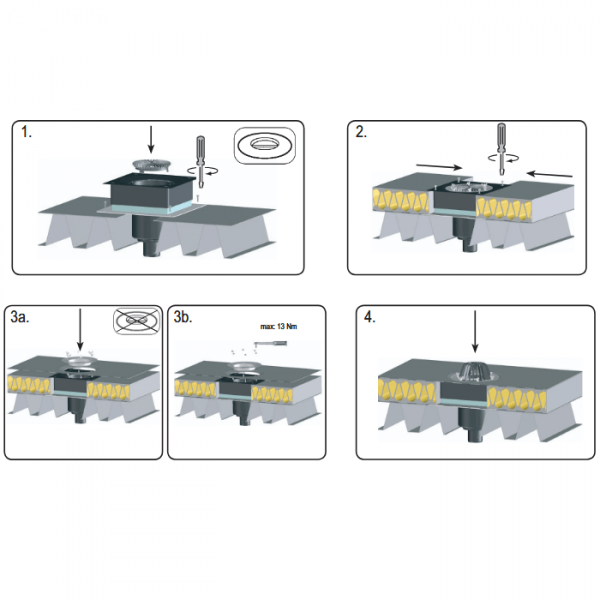

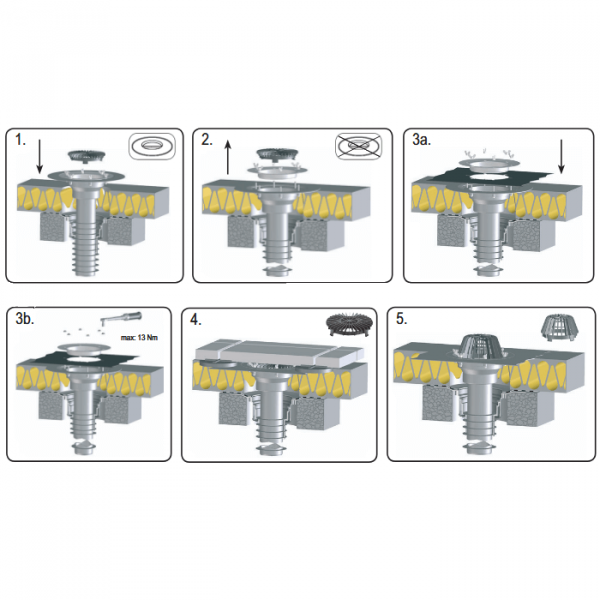

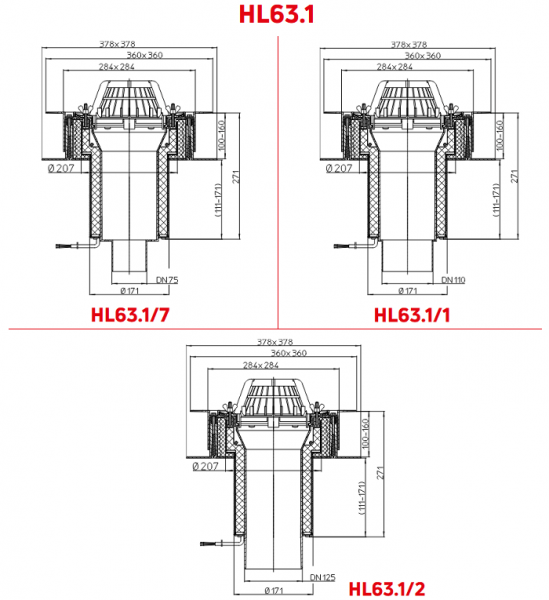

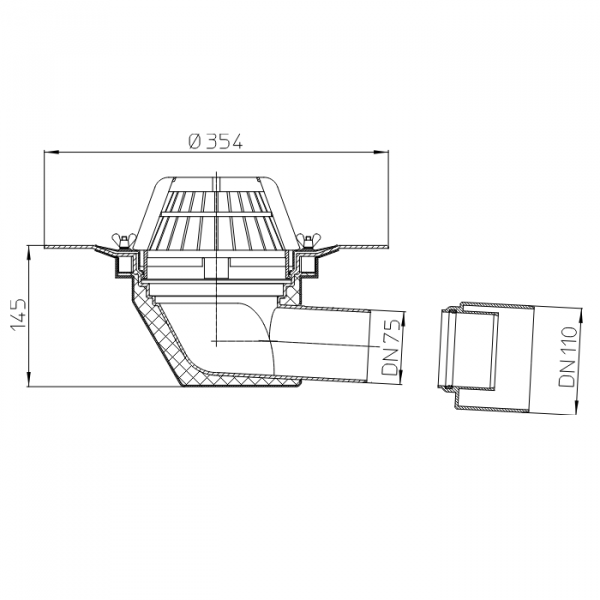

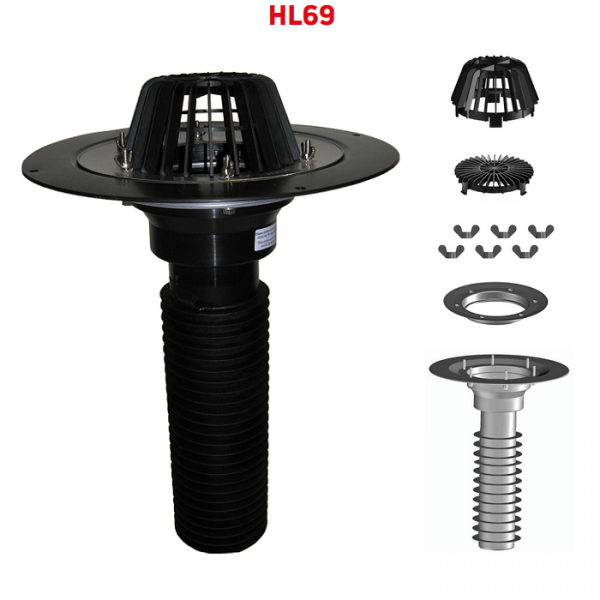

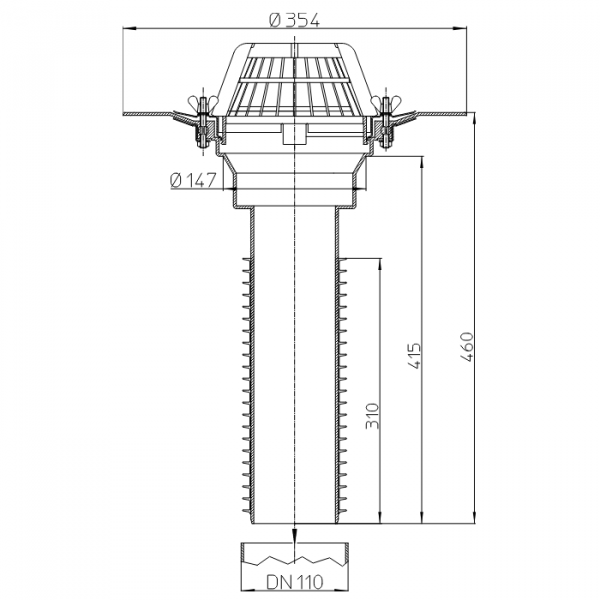

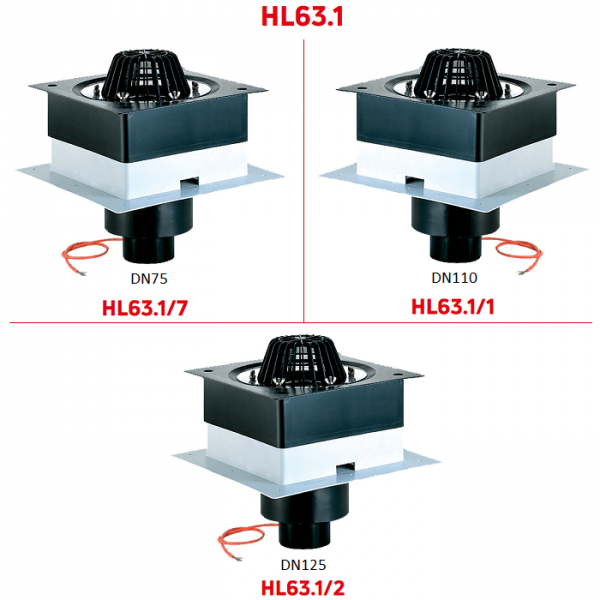

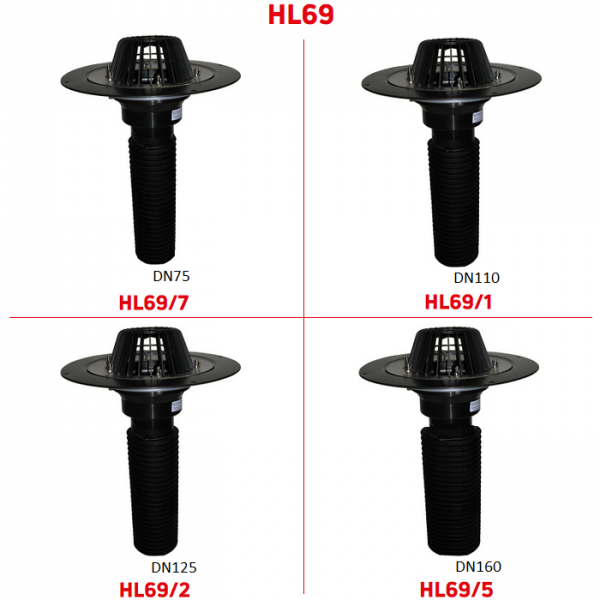

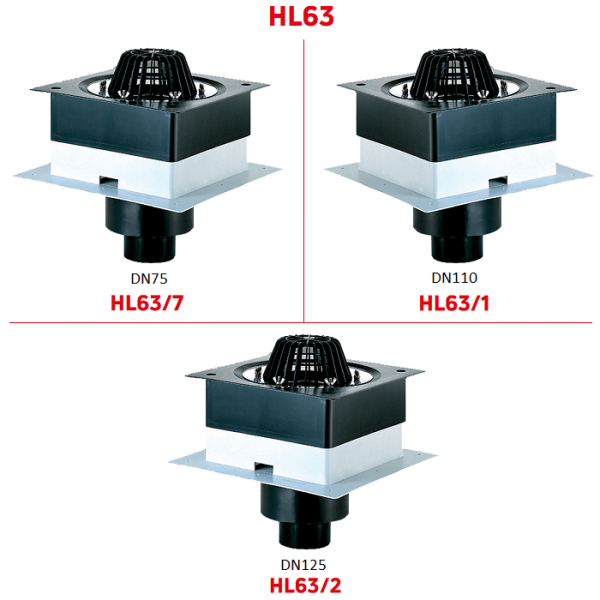

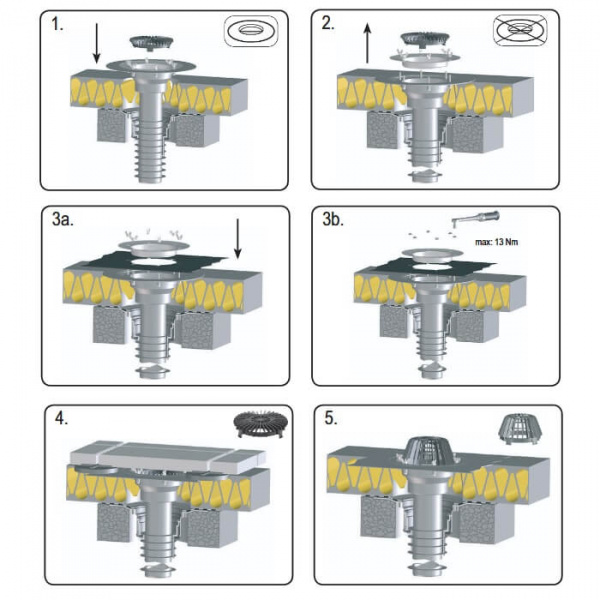

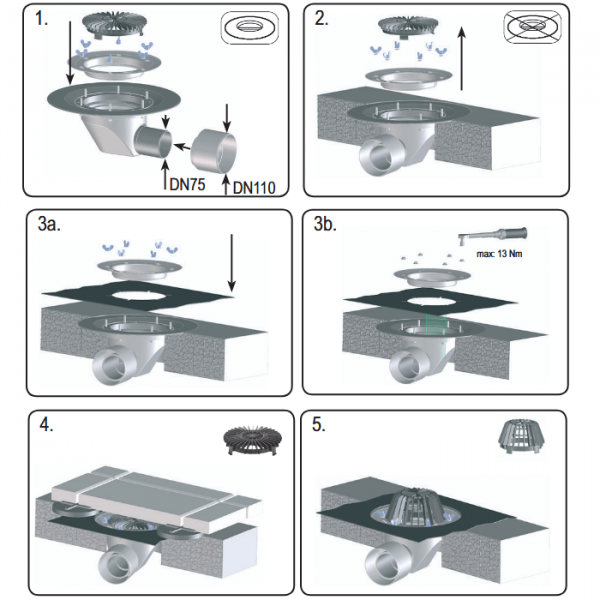

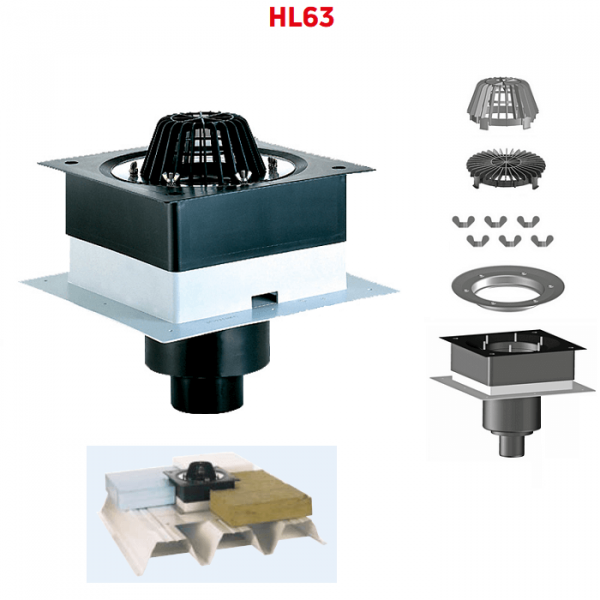

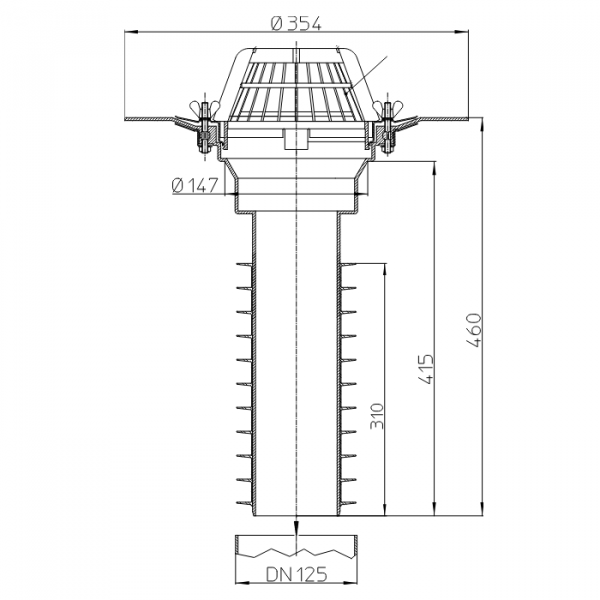

Обратите внимание на одну общую закономерность. Как правило, воронки с вертикальном выпуском - это серии с цифровым обозначением «62» (HL62), с горизонтальным выходом - с цифрами «64» (HL64). Особняком из этого правила выделяются - специализированная серия универсальных ремонтных воронок HL69 и воронки серии HL63 c раздвижным монтажным коробом для кровель из профнастила.

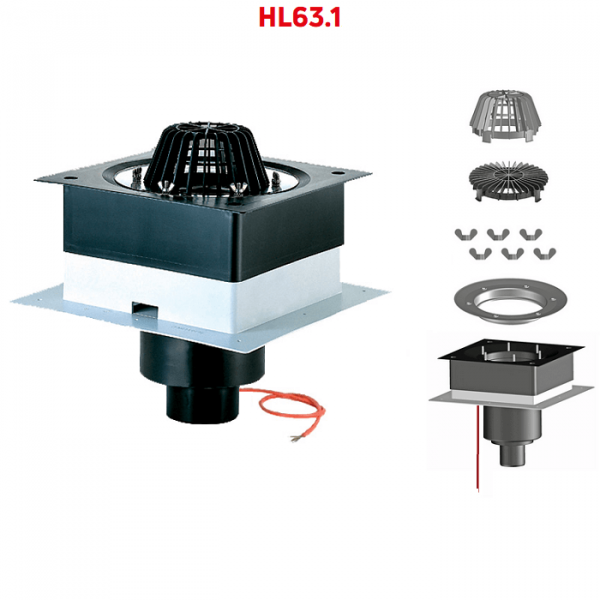

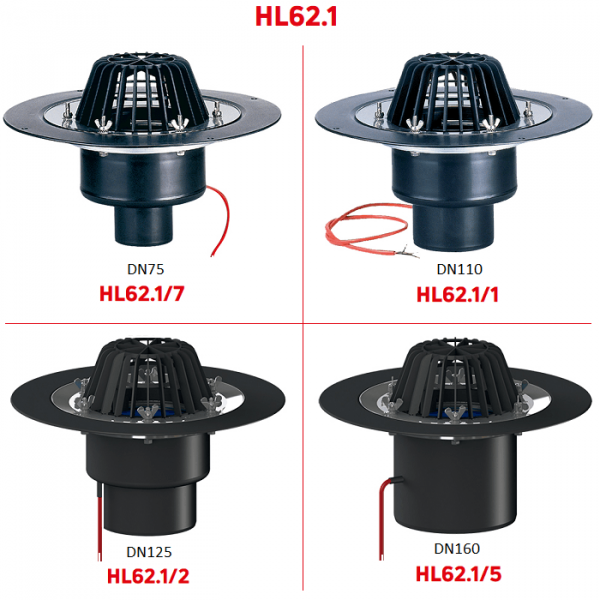

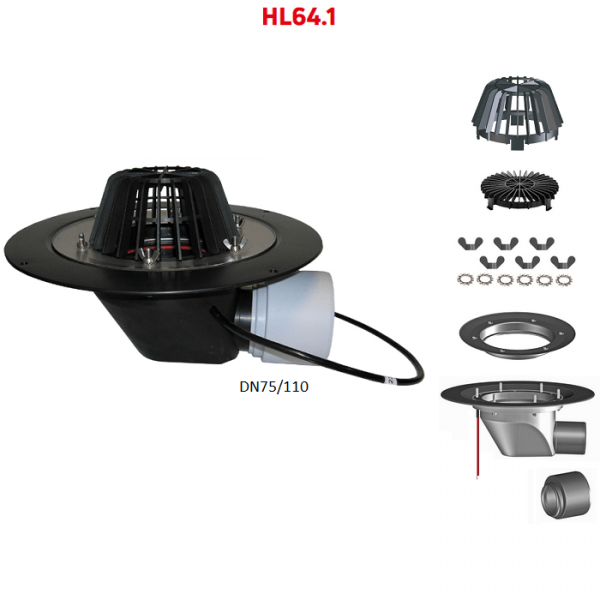

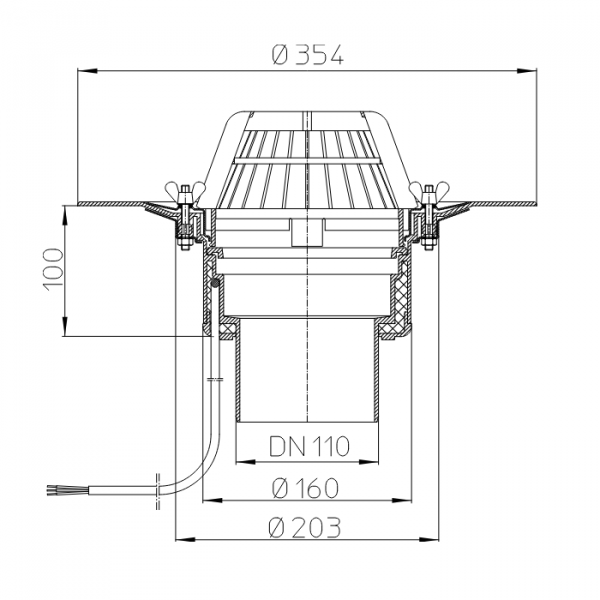

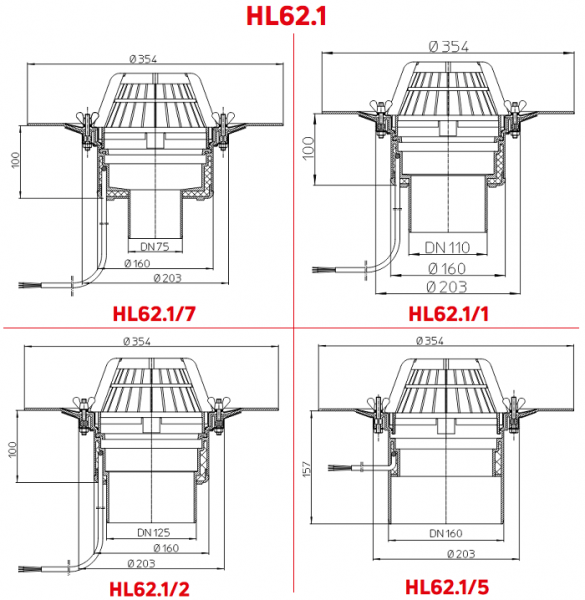

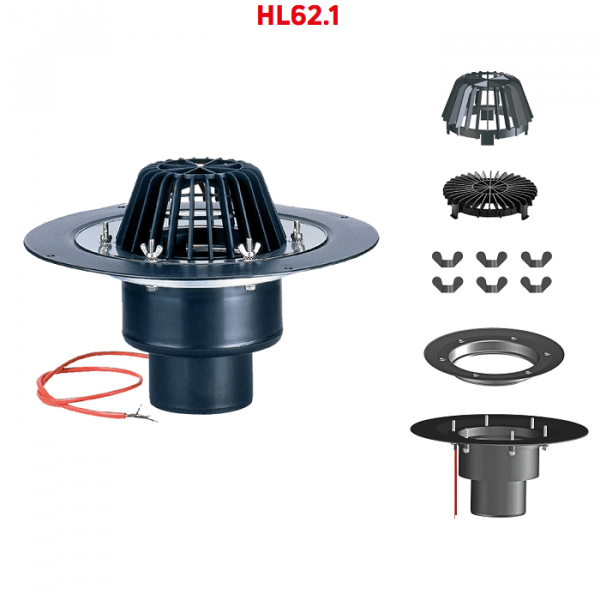

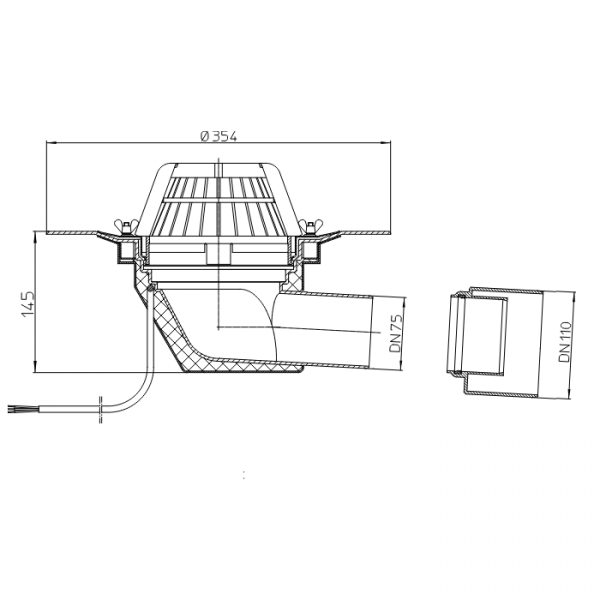

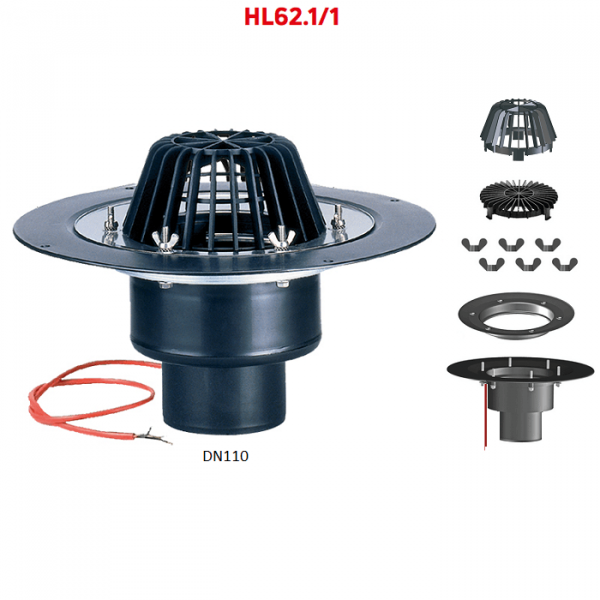

Все воронки HL с электроподогревом (встроенным саморегулирующимся кабелем электроообогрева) имеют в своей маркировке обозначение «.1», например серии HL62.1, HL64.1 и т.д.

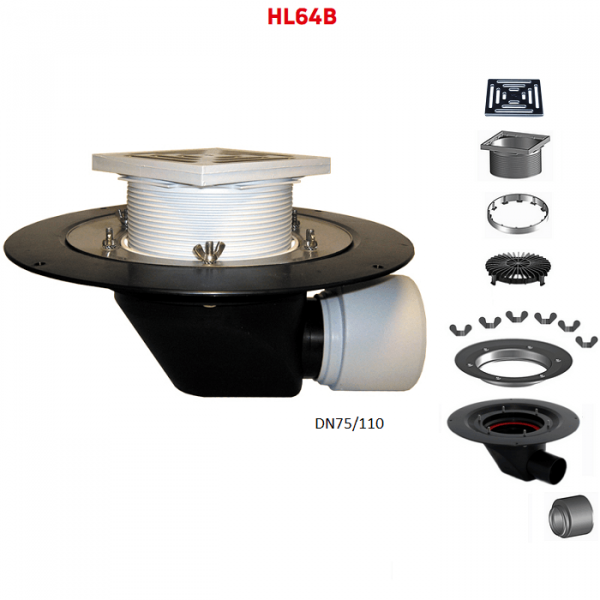

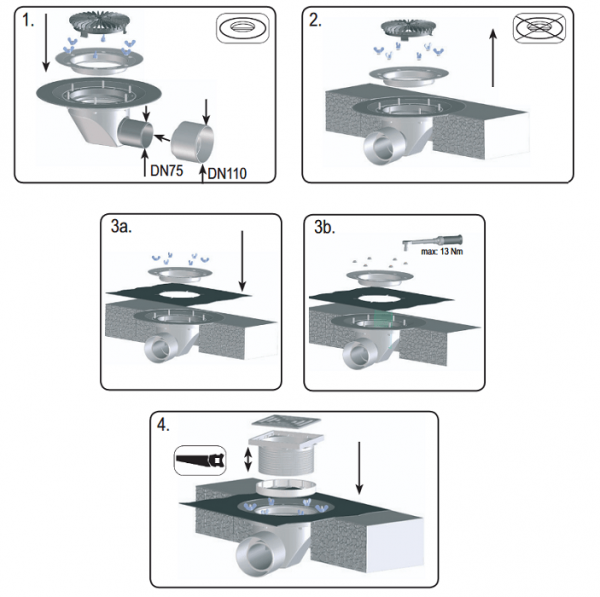

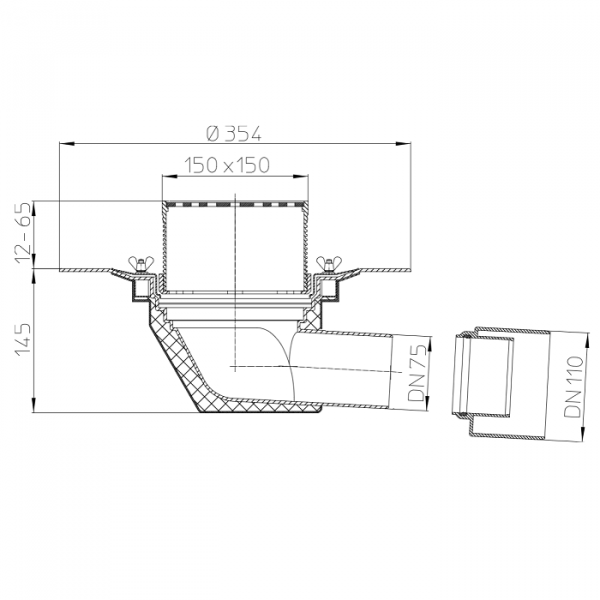

Что значит буква «B» в артикуле воронки. Данная буква указывает на то, что воронка предназначена для эксплуатируемой кровли. Ее особенность в том, что она комплектуется решеткой, надставным регулируемым элементом и дренажным фланцем, например HL62B, HL62.1B, HL64B и т.д. Решетка из нержавеющей стали может выдерживать нагрузку до 300 кг.

Отметим, что воронки для неэксплуатируемой кровли комплектуются листвоуловителем и особого обозначения (буквы в артикуле) не имеют.

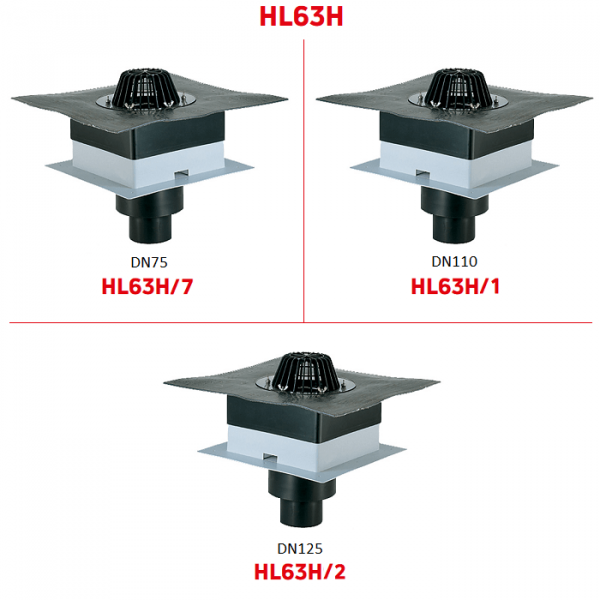

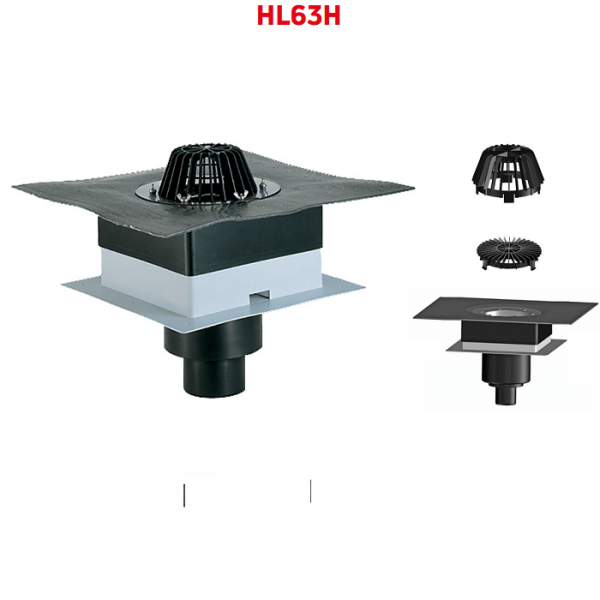

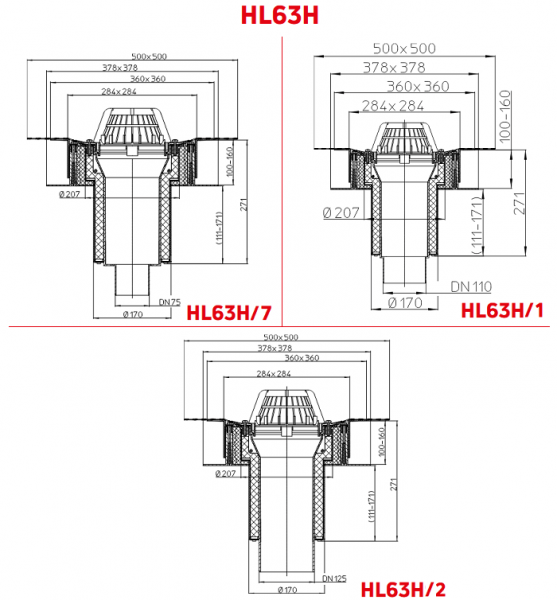

Буква «H» в названии указывает на то, что воронка укомплектована гидроизоляционным полимербитумным полотном, например HL62H, HL62ВH, HL62.1H, HL64.1BH, HL64H и т.п. Такие модели предназначены для использования с наплавляемыми гидроизоляционными кровельными материалами на основе битума.

Буква «P» в названии артикула говорит о том, что корпус и «юбка» воронки выполнены из ПВХ и они применяются для современных кровель с гидроизоляцией на основе ПВХ-мембран. Например  HL62.1P, HL62BP, HL64P, HL64.1BP.

Буква «F» в артикуле сообщает, что корпус и «фартук» воронки изготовлены из полипропилена (ПП) и эти модели используются специализировано для кровельных гидроизоляционных ТПО/FPO мембран на основе полипропилена. Пример таких воронок – HL62F, HL62BF, HL64F, HL64.1BF и т.д.

Таким образом, поняв структуру построения обозначения и артикула каждого кровельного изделия, их классификации, проектировщикам, строителям, монтажникам и любым покупателям, можно разобраться в предназначении каждой воронки, применении и ее использовании.
