Универсальные ремонтные кровельные воронки HL69 с листвоуловителем и уплотнительным юбкам патрубка

HL69 - универсальные кровельные воронки с вертикальным выпуском, листвоуловителем, фланцем из нержавеющей стали и удлиненным выпускным патрубком с многочисленными уплотнительными кольцами.

Рекомендуются для неэксплуатируемой плоской кровли и предназначены для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (чугун, сталь, пластик).

Особенность. Воронки имеют длинный выпускной патрубок, на внешней стороне которого расположены гибкие резиновые уплотнительный кольца (так называемая «юбка»). Именно за счет такой конструкции выпуска, воронка просто, прочно и надежно вставляется внутрь. Для герметичного соединения достаточно 3-х колец «юбки».

Обратите внимание. Водосточные воронки HL серии 69, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160, пропускной способностью и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - от 7,5 до 11 л/с (зависит от модели);

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка;

• Вес - от 1,52 до 2,27 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Разновидности и модели

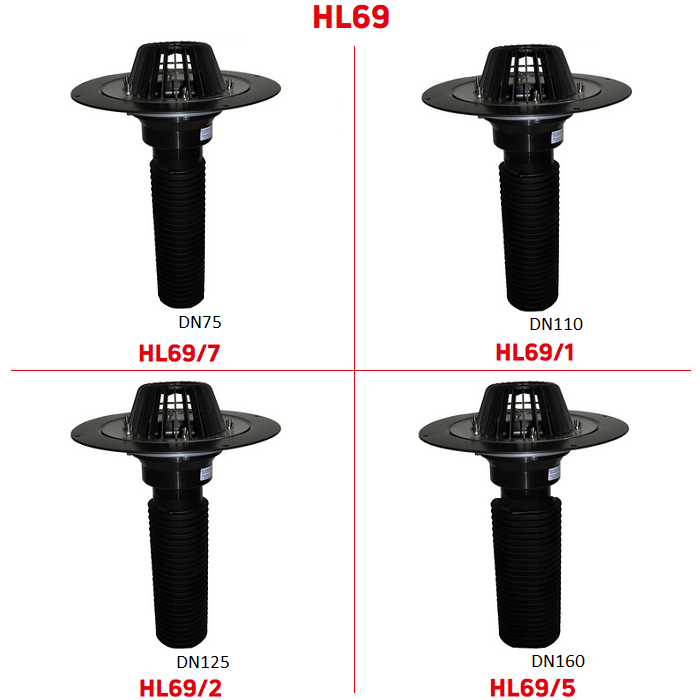

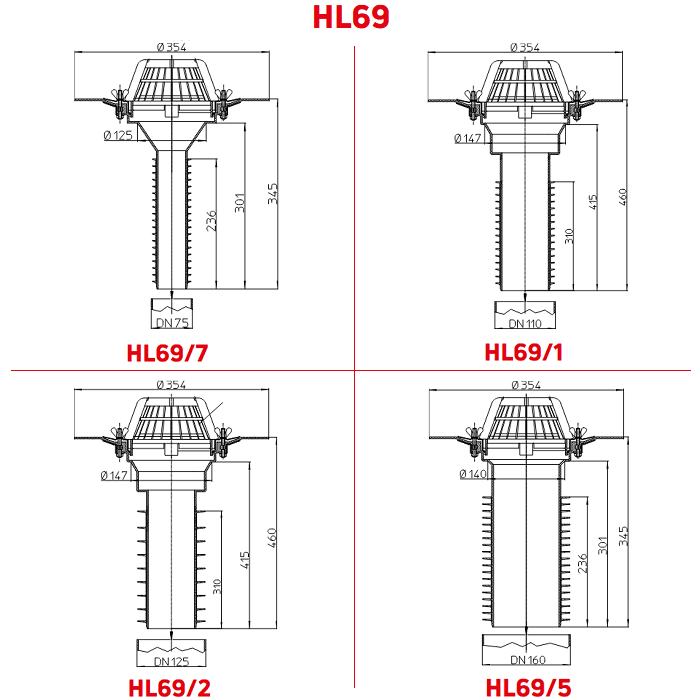

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL69/7. DN75. Мин./макс диаметр - 64/73,5 мм. Пропускная способность - 7,5 л/с. Вес - 1,52 кг;

• HL69/1. DN110. Мин./макс диаметр - 100/108 мм. Пропускная способность - 7,8 л/с. Вес - 1,78 кг;

• HL69/2. DN125. Мин./макс диаметр - 105/123 мм. Пропускная способность - 11 л/с. Вес - 1,88 кг;

• HL69/5. DN160. Мин./макс диаметр - 145/159 мм. Пропускная способность - 10,3 л/с. Вес - 2,27 кг.

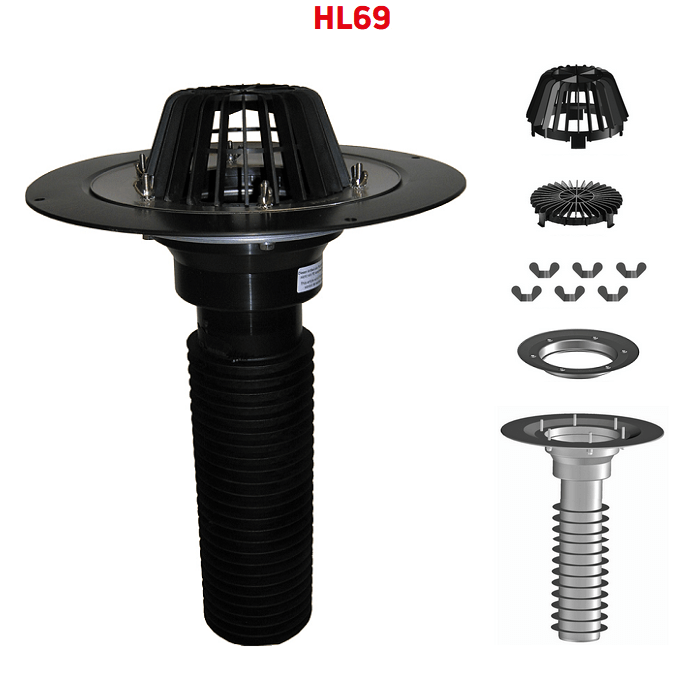

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• корпус воронки из полипропилена (ПП) с жестко закреплёнными стальными 6-ю посадочными штифтами и с удлиненным выпускным патрубком с кольцами;

• фланец из профилированной нержавеющей стали для механического крепления изоляции;

• набор для крепежа фланца (барашковые гайки для ручной затяжки, шестигранные гайки и стопорные шайбы из нержавейки - все по 6 шт.);

• листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП.

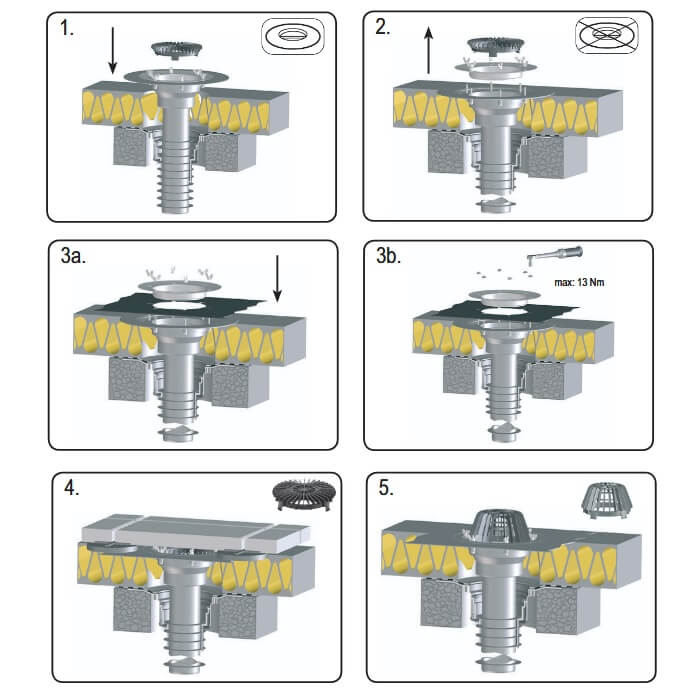

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой гидро-/пароизоляции зажать фланцем с помощью комплектных крепежных элементов.

3. Выпускной патрубок соединяется с любой канализационной раструбной трубой из ПВХ, ПП, и с безраструбными трубами из стали и чугуна без каких-либо дополнительных элементов и компенсаторов (в них нет необходимости). За счет длинного патрубка выпуска и колец на его поверхности, воронка не имеет жесткого соединения с трубой и может двигаться в ней, сохраняя при этом герметичность соединения.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус временно устанавливается плоский листвоуловитель, а после окончания монтажа - штатный высокий уловитель листвы.
