Горизонтальная воронка HL64 с выпуском DN75/110 и листвоуловителем

HL64 - кровельная воронка с горизонтальным выпуском диаметром DN75, прижимным фланцем и листвоуловителем. В комплект поставки входит эксцентрический переходник DN75/110.

Предназначена для использования на неэксплуатируемой плоской кровле и служит для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Рекомендуется для любых гидроизоляционных полимерных кровельных мембран.

Листвоуловитель предотвращает попадание в систему канализации различного мусора и посторонних предметов, например веток, листвы и т.п.

Профилированный фланец из нержавеющей стали служит для зажима (механического крепления) кровельной гидро - или пароизоляции.

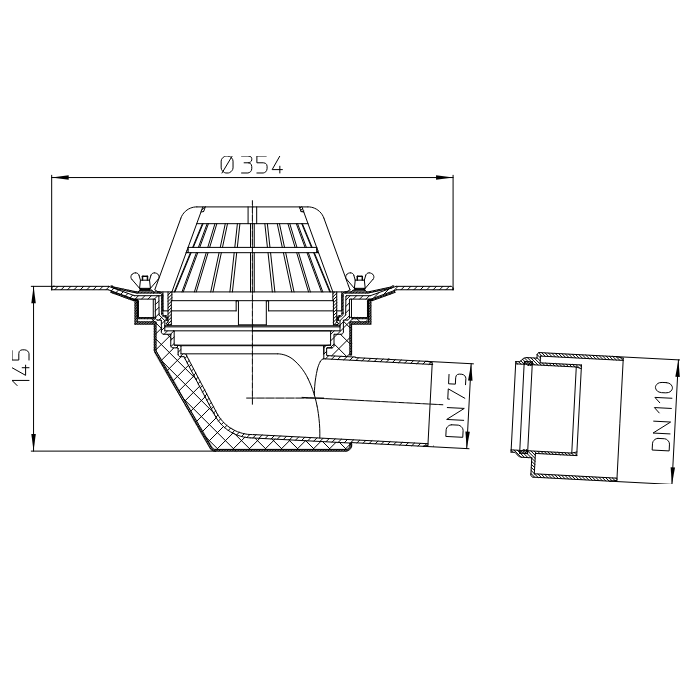

Технические характеристики

• Направление выпуска - горизонтальное;

• Диаметр выпускного патрубка - 75, 110 мм;

• Пропускная способность при DN75/DN110 - 10/6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,64 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

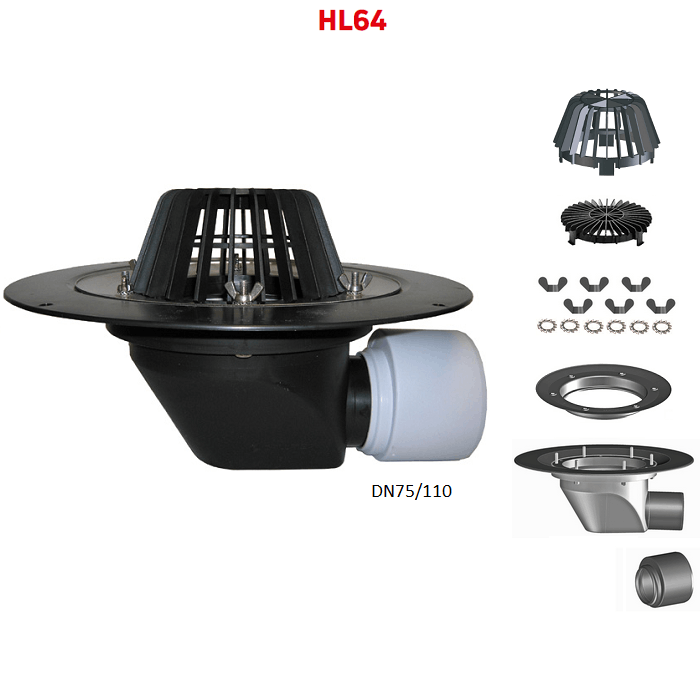

Составные части и материалы

Смотрите составные части и элементы воронки HL64, материалы их изготовления, комплект поставки.

• корпус воронки изготовлен из полипропилена (ПП) и теплоизолирован (двойная стенка с воздушной камерой), имеет 6 жестко закреплённых стальных посадочных штифтов;

• высокий листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП;

• профилированный прижимной фланец из нержавейки;

• набор для крепежа фланца включает барашковые/шестигранные гайки для ручной затяжки и стопорные шайбы из нержавеющей стали (по 6 шт.);

• переходник из полипропилена;

• монтажная пластиковая заглушка.

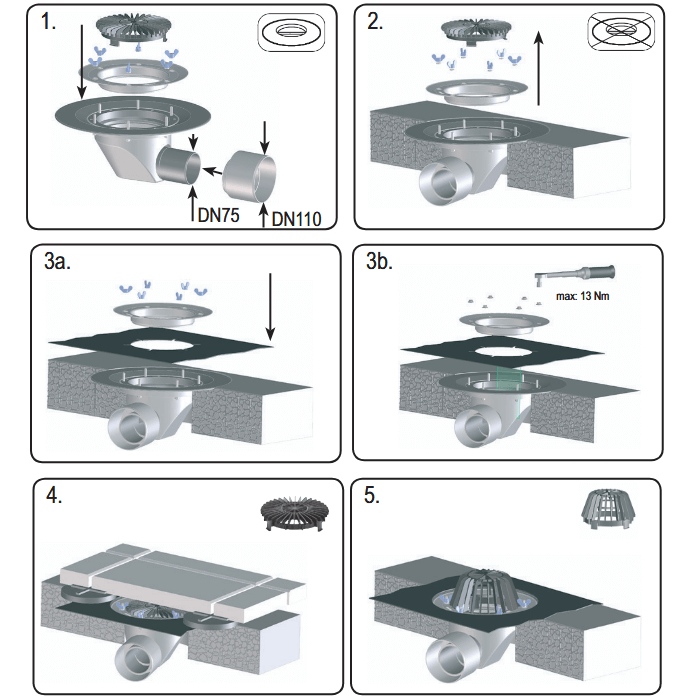

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки необходимо точно позиционировать по месту и по высоте, а также выровнять по горизонтали в двух плоскостях.

2. Необходимо проконтролировать уклон отводящего трубопровода. Участок трубопровода от воронки до стояка рекомендуется выполнять диаметром 75 мм, т.к. его легче и проще разместить в кровельном пироге. А вот уже комплектный переходник DN75/110, лучше устанавливать в месте присоединения горизонтальной магистрали к вертикальному канализационному стояку.

3. Очень важный пункт! При размещении отводящего трубопровода в слое теплоизоляции необходимо учитывать, расположение границы промерзания утеплителя и ряд других условий в зависимости от климата в месте строительства объекта. ОБЯЗАТЕЛЬНО ИЗУЧИТЕ в Паспорте изделия все особенности, подробности и нюансы такой прокладки.

4. Уложить теплоизоляционный слой кровли.

5. Уложить на теплоизоляцию разделительный слой.

6. Залить Ц/П стяжку без смещения корпуса воронки.

7. Уложить гидроизоляционный слой и зажать его профилированным фланцем с помощью комплектных крепежных элементов.

8. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для водоотвода используется стальная или чугунная безраструбная труба (SML), то необходимо применять переходники с ПП/ПВХ на чугун/сталь серии HL9.

9. Для исключения попадания посторонних предметов в ливнесток (до завершения монтажных работ) в корпус установите плоский листвоуловитель. А после окончания монтажа его следует удалить, и вставить уже штатный высокий листвоуловитель.
