Горизонтальная воронка HL64.1 с электрообогревом выпуском DN75/110 и листвоуловителем

HL64.1 - кровельная воронка с электроподогревом и горизонтальным выпуском диаметром DN75, листвоуловителем и прижимным фланцем. В комплект поставки входит эксцентрический переходник DN75/110.

Электрообогрев реализован саморегулирующимся нагревательным кабелем питанием 220 В и мощностью 10-30 Вт, который встроен в теплоизолированный корпус приемной чаши воронки.

Предназначена для использования на неэксплуатируемой плоской кровле и служит для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Рекомендуется для любых гидроизоляционных полимерных кровельных мембран.

Листвоуловитель предотвращает попадание в систему канализации различного мусора и посторонних предметов, например веток, листвы и т.п.

Профилированный фланец из нержавеющей стали служит для механического зажима кровельной гидро- или пароизоляции.

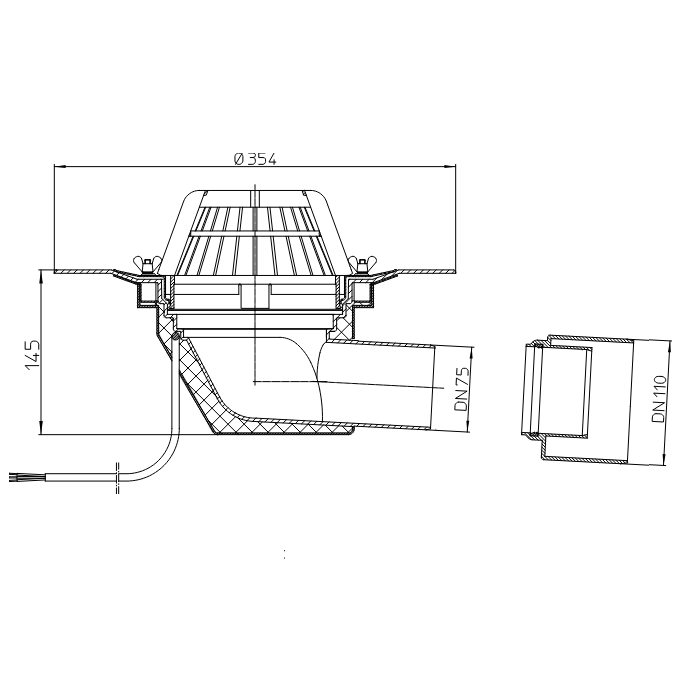

Технические характеристики

• Направление выпуска - горизонтальное;

• Диаметр выпускного патрубка - 75, 110 мм;

• Пропускная способность при DN75/DN110 - 10/6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,78 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

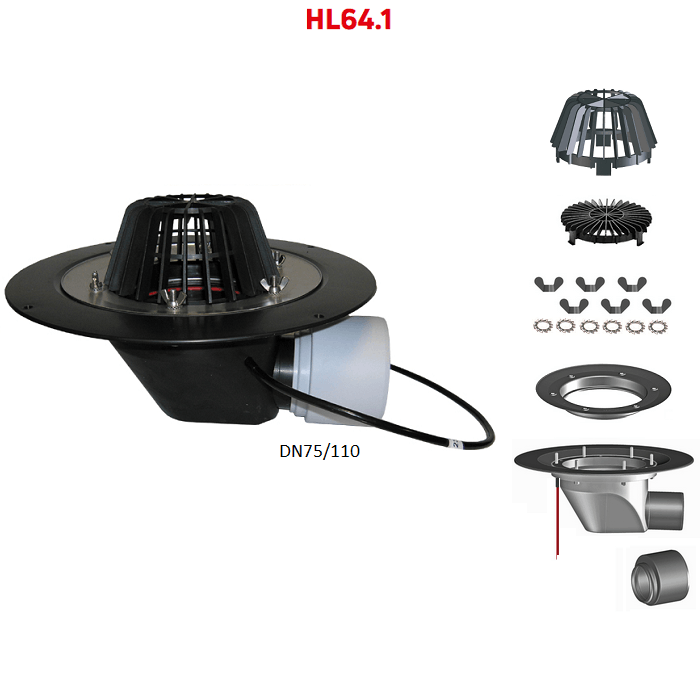

Составные части и материалы

Смотрите составные части и элементы водосточной воронки HL64.1, материалы их изготовления, комплект поставки.

• корпус воронки изготовлен из полипропилена (ПП) и теплоизолирован (двойная стенка с воздушной камерой), имеет 6 жестко закреплённых стальных посадочных штифтов;

• нагревательный кабель с оболочкой из термопластичного эластомера на основе олефина;

• высокий листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП;

• профилированный прижимной фланец из нержавейки;

• набор для крепежа фланца включает барашковые/шестигранные гайки для ручной затяжки и стопорные шайбы из нержавеющей стали (по 6 шт.);

• переходник из полипропилена;

• монтажная пластиковая заглушка.

Характеристики электроподогрева

Нагревательный элемент состоит из саморегулирующегося кабеля марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны и спаянный с кабелем подключения марки Oilflex 540 с другой. Место спайки электроизолировано термоусадочной муфтой.

• Макс. температура поверхности кабеля/обогреваемой поверхности - +80°C/+65°C;

• Мин. температура применения - -60°C;

• Напряжение питания - 220-240 В;

• Класс защиты - IP67;

• Номинальная мощность при 10°С - 40 Вт/м;

• Длина греющей части - 0,38 м;

• Кабель подключения - длина 0,8 м (сечение 3х1,0 мм2);

• Мин. радиус изгиба - 25 мм;

• Предохранитель - 10 А (характеристика типа С).

• Теплоотдача нагревательного элемента (соответственно и энергопотребление) линейно зависит от температуры окружающего воздуха, например при +5°C - 17,1 Вт, при 0°C - 18,24 Вт, при -5°C - 19 Вт, при -10°C - 20,33 Вт.

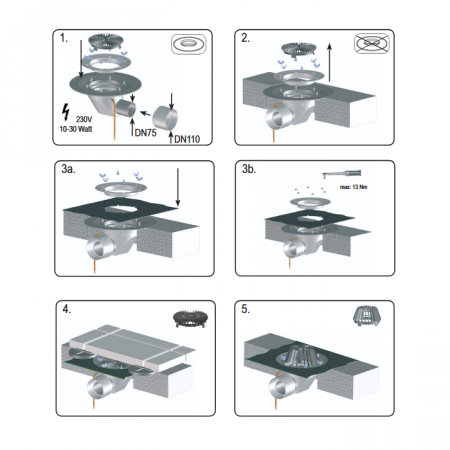

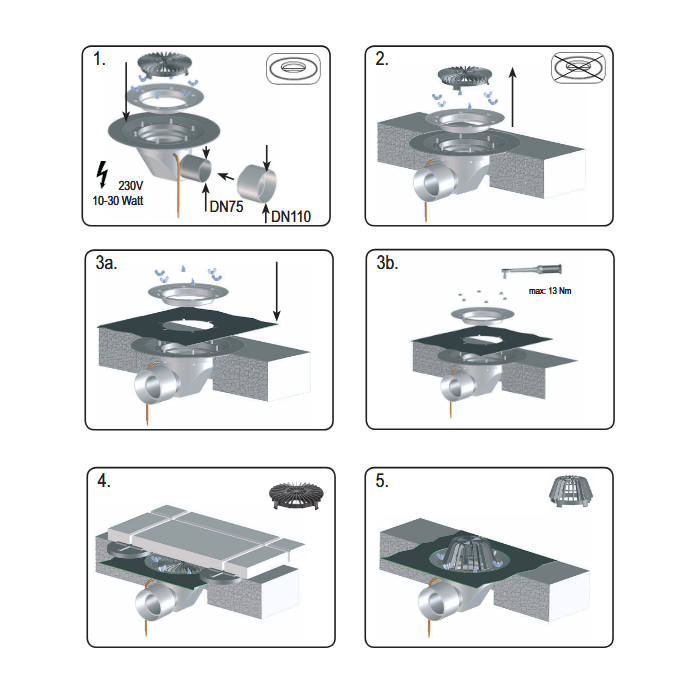

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки необходимо точно позиционировать по месту и по высоте, а также выровнять по горизонтали в двух плоскостях.

2. Необходимо проконтролировать уклон отводящего трубопровода. Участок трубопровода от воронки до стояка рекомендуется выполнять диаметром 75 мм, т.к. его легче и проще разместить в кровельном пироге. А вот уже комплектный переходник DN75/110, лучше устанавливать в месте присоединения горизонтальной магистрали к вертикальному канализационному стояку.

3. Очень важный пункт! При размещении отводящего трубопровода в слое теплоизоляции необходимо учитывать, расположение границы промерзания утеплителя и ряд других условий в зависимости от климата в месте строительства объекта. ОБЯЗАТЕЛЬНО ИЗУЧИТЕ в паспорте изделия все особенности и нюансы такой прокладки. Они там подробно и детально прописаны.

4. Уложить теплоизоляционный слой кровли.

5. Уложить на теплоизоляцию разделительный слой.

6. Залить Ц/П стяжку без смещения корпуса воронки.

7. Уложить гидроизоляционный слой и зажать его профилированным фланцем с помощью комплектных крепежных элементов.

8. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для водоотвода используется стальная или чугунная безраструбная труба (SML), то необходимо применять переходники с ПП/ПВХ на чугун/сталь серии HL9.

9. Для исключения попадания посторонних предметов в ливнесток (до завершения монтажных работ) в корпус установите плоский листвоуловитель. А после окончания монтажа его следует удалить, и вставить уже штатный высокий листвоуловитель.

10. Из корпуса воронки выведен кабель подключения длиной 0,8 м. Его подсоединение осуществляется к сети 220В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс). В качестве автоматизации управлением электрического обогрева, а также в целях экономии электроэнергии, можно применять различные системы управления, например термостат.
