Горизонтальная воронка HL64.1B выпуском DN75/110 с электроподогревом надставным элементом и решеткой

HL64.1B - кровельная воронка с электрообогревом, горизонтальным выпуском DN75/110, надставным регулируемым элементом (трапом) и решеткой из нержавеющей стали, прижимным фланцем. Комплектуется дренажным фланцем, эксцентричным переходником и плоским листвоуловителем.

Применяется для эксплуатируемой плоской кровли и служит для отвода атмосферных осадков с ее поверхности во внутренний водосток дождевой канализации.

Электрообогрев реализован саморегулирующимся нагревательным кабелем питанием 220 В и мощностью 10-30 Вт, встроенным в теплоизолированный корпус приемной чаши воронки.

Патрубок выпуска самой воронки DN75, а с помощью комплектного переходника (75/110) можно организовать выпуск DN110.

Обжимной профилированный фланец из нержавеющей стали предназначен для механического крепления (зажима) гидро- или пароизоляции.

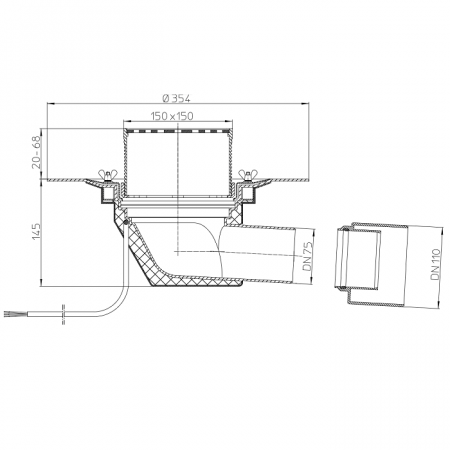

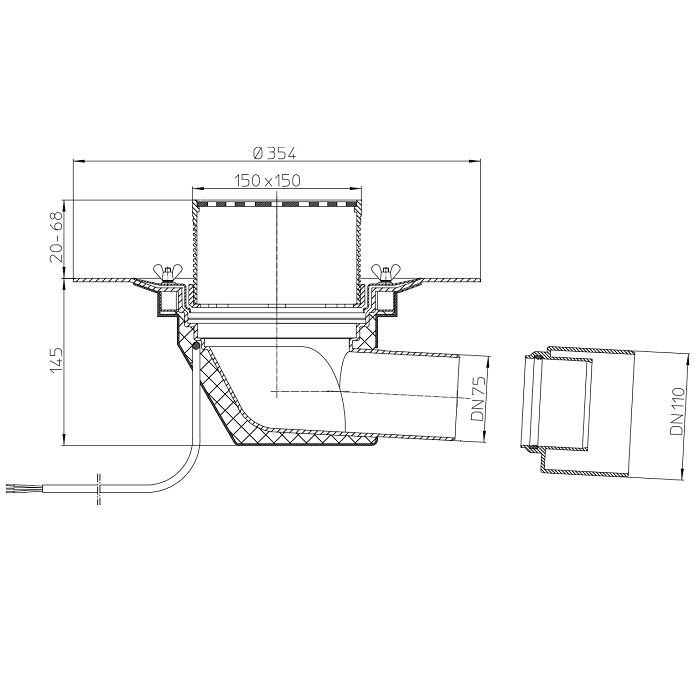

Надставной элемент регулируется, т.е. может подрезаться на требуемую высоту в пределах 20-68 мм.

Решетка предотвращает попадание мусора в систему ливневой канализации.

Технические характеристики

• Направление выпуска - горизонтальное;

• Диаметр выпускного патрубка - 75 мм у воронки, 110 мм у переходника;

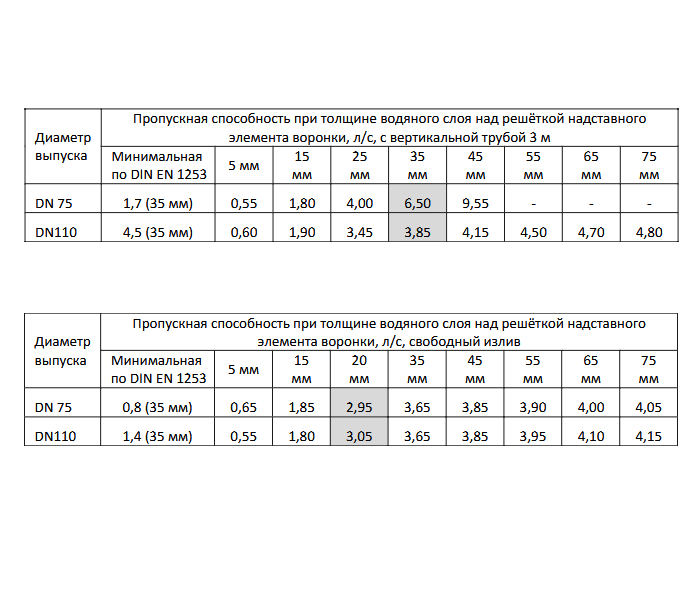

• Пропускная способность - 3,7 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50°C до +100°C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем - 0,02668 куб.м);

• Вес - 2,04 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

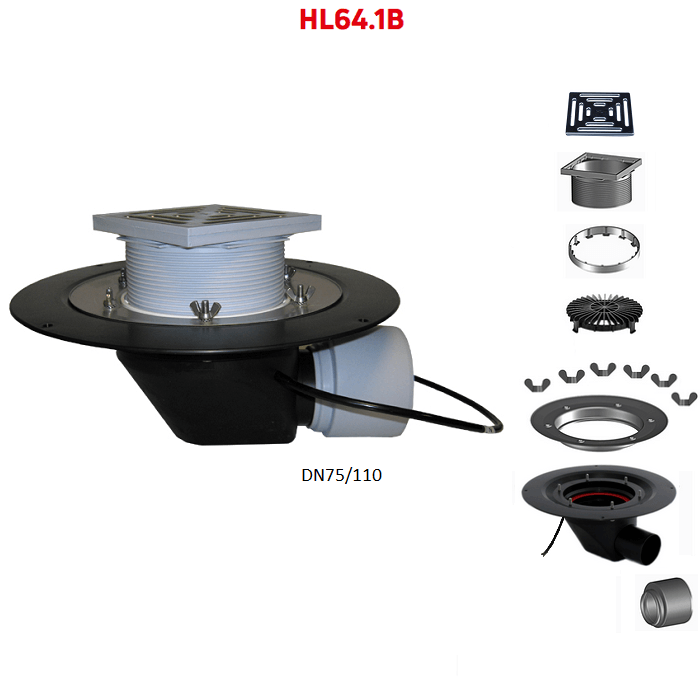

Составные части и материалы

Смотрите составные части и элементы воронки, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с теплоизоляцией;

• нагревательный кабель с оболочкой из термопластичного эластомера на основе олефина;

• надставной элемент из полипропилена (ПП) с подрамником размером 150x150 мм и решеткой из нержавеющей стали размером 137х137 мм;

• обжимной фланец из профилированной нерж.стали с крепежными элементами (барашковые и шестигранные гайки, шайбы из нержавеющей стали);

• дренажный фланец надставного элемента;

• плоский листвоуловитель из ПП;

• переходник эксцентрический из ПП.

Характеристики электроподогрева

Нагревательный элемент представляет собой саморегулирующийся кабель марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны, и спаянный с кабелем подключения марки Oilflex 540 с другой. Место спайки электроизолировано термоусадочной муфтой.

• Макс. температура поверхности кабеля/обогреваемой поверхности - +80°C/+65°C;

• Мин. температура применения - -60°C;

• Напряжение питания - 220-240 В;

• Класс защиты - IP67;

• Номинальная мощность при 10°С - 40 Вт/м;

• Длина греющей части - 0,38 м;

• Кабель подключения - длина 0,8 м (сечение 3х1,0 мм2);

• Мин. радиус изгиба - 25 мм;

• Предохранитель - 10 А (характеристика типа С).

Теплоотдача нагревательного элемента (соответственно и энергопотребление) линейно зависит от температуры окружающего воздуха, например при +5°C - 17,1 Вт, при 0°C - 18,24 Вт, при -5°C - 19 Вт, при -10°C - 20,33 Вт.

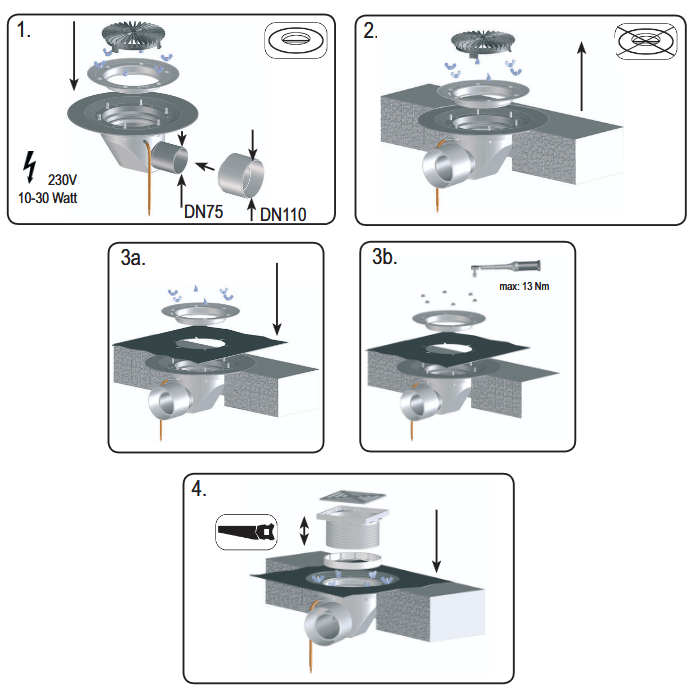

Монтаж и установка

Кровельные водосточные воронки HL с горизонтальным выпуском при проектировании и монтаже отводящего трубопровода имеют ряд важных и существенных особенностей. Так например, необходимо учитывать расположение границы промерзания утеплителя в зависимости от климатических условий в месте строительства объекта и ряд других нюансов.

Поэтому настоятельно рекомендуем ознакомиться с более подробной и детальной информацией в разделе «Монтаж» Паспорта изделия и Руководства по эксплуатации.
