Канализационный затвор HL 715.2 EPC DN160 с электроприводом

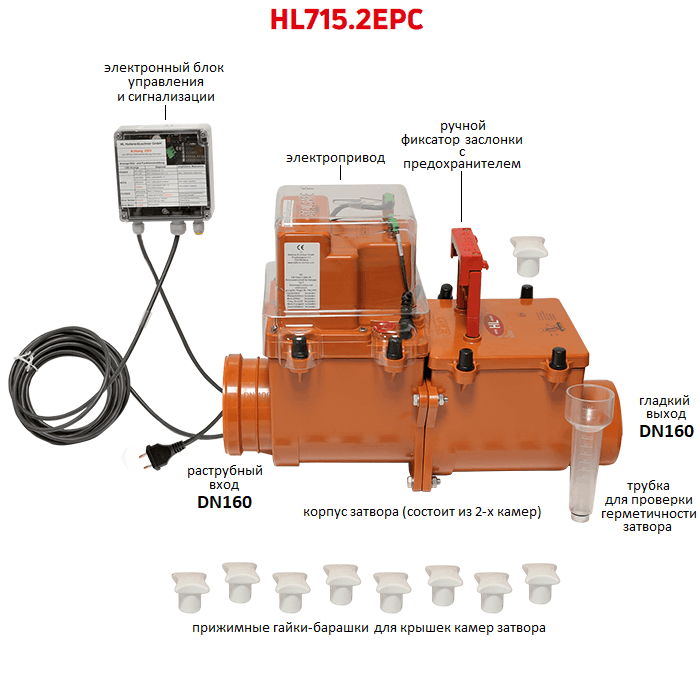

HL715.2EPC - двухкамерный канализационный затвор с электроприводом и соединением DN160, c проводным блоком управления и возможностью подключения внешней сигнализации или контроллера. Затвор может работать в автоматическом режиме и без участия человека.

Имеет раструбный вход DN160 и гладкий выход DN160.

В первой камере (по ходу движения стоков) расположена электроприводная заслонка, во второй -  механическая заслонка с возможностью ее ручной фиксации в закрытом положении и с предохранителем. Оба клапана изготовлены из армированного полипропилена.

Съемные верхние ревизионные крышки камер служат для доступа, обслуживания и прочистки канализационной сети.

Место установки затвора необходимо выбирать так, чтобы он предохранял от затопления все помещения, расположенные до него.

Принцип работы электропривода клапана

При отсутствии подтопления заслонка первой камеры открыта. При ее заполнении канализационными стоками более чем на 70% свободного прохода, зонд, расположенный в верхней части внутренней полости, подает электрический сигнал на блок управления и электропривод закрывает клапан. Включается звуковой сигнал и на электронном блоке управления загорается желтый светодиод (затвор закрывается). После закрытия клапана желтый светодиод мигает (затвор Закрыт) и появляется сигнал на «сухих» контактах.

При непредвиденном отключении электроэнергии, затвор начинает работать от встроенного аккумулятора. В режиме ожидания, его зарядки хватает на 96 часов автономной работы.

Проверка электросети и зонда происходит постоянно в автоматическом режиме. Проверка аккумулятора - каждые 25 секунд.

Технические характеристики затвора

• Присоединительный размер - DN160;

• Количество камер - 2;

• Электропривод одной заслонки - есть;

• Максимальная рабочая температура - не более +40°С;

• Рабочая среда - фекальные стоки;

• Рабочее давление обратного тока - 0-5 м водяного столба;

• Макс. давление при подтоплении - 5 м вод. ст.;

• Упаковка - картонная коробка 385х280х635 мм (объем - 0,06845 куб.м.);

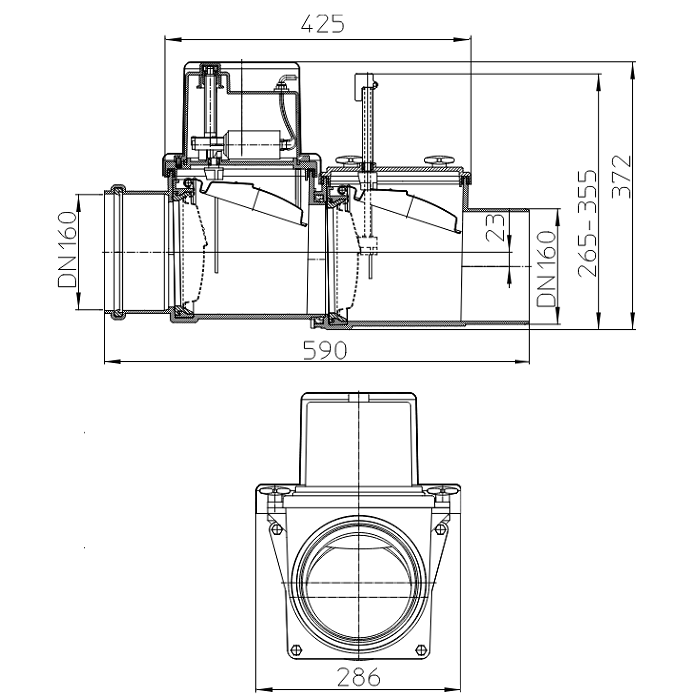

• Высота затвора с приводом - 372 мм;

• Длина - 590 мм;

• Вес - 7,97 кг.

Гарантия - 2 года.

Производство - HL (Hutterer Lechner) Австрия.

Характеристики электропривода

• Питание - 220 В/50 Гц;

• Мощность электропривода в режиме откр./закр. - 150 Вт;

• Мощность электропривода в режиме ожидания - 50 Вт;

• Аккумулятор - 10 x 1,2NiMh Cells;

• Макс. продолжительность работы на аварийном питании - 4 суток;

• Длина управляющего кабеля электронного блока - 6 м (может быть увеличена до 50 м);

• Длина кабеля питания - 2 м;

• «Сухие» контакты - коммутируют 220В /0,5A;

• Класс защиты блока управления - IP65 (IP54);

• Класс защиты электропривода - IP67.

ВНИМАНИЕ! Рекомендуем ознакомиться с более подробной и детальной информацией о работе затвора HL715.2EPC, электроподключениях, коммутировании с диспетчерской, вводе в работу, режимах пользования - в Паспорте и Инструкции по монтажу и эксплуатации.
