Канализационный механический 2-х камерный затвор HL715.2 DN160 с фиксацией заслонки

HL715.2 - двухкамерный канализационный затвор соединением DN160, с двумя механическими запирающими заслонками и возможностью ручной фиксации одной из них в закрытом положении. Имеет раструбный вход DN160 и гладкий выход DN160.

Механический затвор предназначен для предотвращения затопления помещений при возникновении подпора в наружной канализационной сети вследствие засора или подтопления. По сути, он отделяет внутреннюю канализационную сеть здания от внешней сети.

Суть конструкции - два корпуса (камеры) соединены в один магистральный затвор. В каждой из камер заслонка. В первой - механическая заслонка, во второй - тоже заслонка механическая, но с возможность ее фиксации в положении «Закрыто» и c дополнительным предохранителем от самопроизвольного закрытия.

В закрытом положении заслонка фиксируется при необходимости, например в случае возможного пересыхания канализации. При этом никакая уличная живность, грызуны или насекомые (крысы, мыши и т.п.) не смогут проникнуть в дом через стальную заслонку.

Верхние съемные ревизионные крышки используется для обслуживания затвора и прочистки сети канализации.

Заслонка изготовлена из нержавеющей стали и работает по следующему принципу. При отсутствии стоков она всегда находится в закрытом положении. Когда канализационные стоки начинают проходить через затвор, они отклоняют заслонку от вертикальной оси и протекают в нужном направлении. По окончании слива, заслонка под действием силы тяжести возвращается в исходное положение и закрывается.

Технические характеристики

• Присоединительный размер - DN160;

• Количество камер - 2;

• Максимальная рабочая температура - не более +100°С;

• Рабочая среда - фекальные стоки;

• Рабочее давление обратного тока - 0-5 м водяного столба;

• Гидравлические испытания обратного тока - 5 м водяного столба;

• Упаковка - картонная коробка 295х290х635 мм (объем - 0,054324 куб.м.);

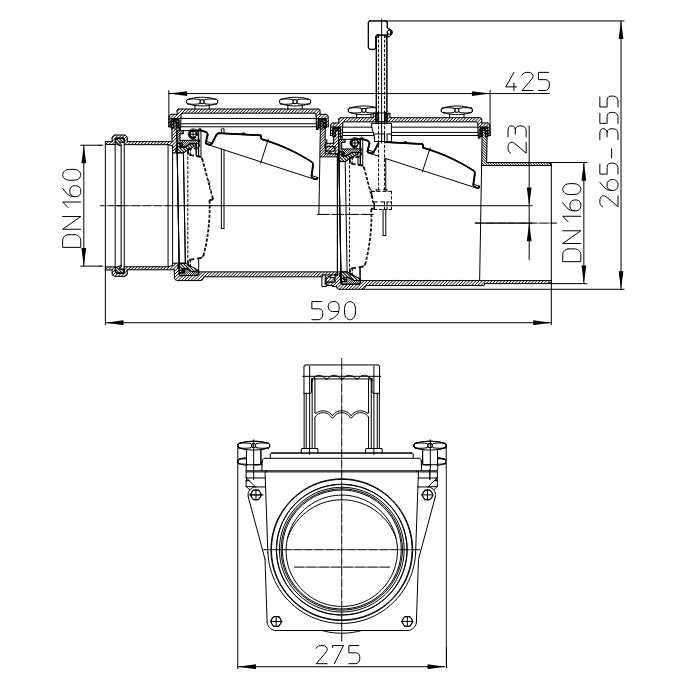

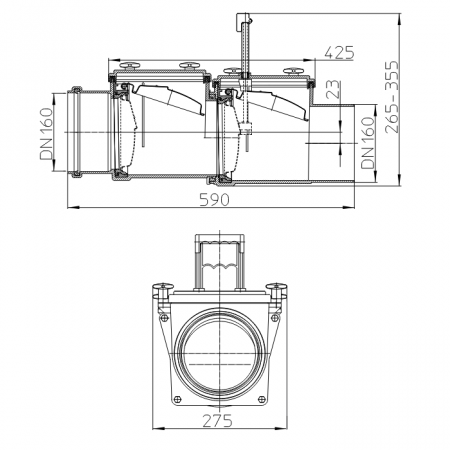

• Высота затвора с фиксатором - 355 мм;

• Вес - 5,87 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части затвора HL715.2, материалы их изготовления и комплект поставки.

• корпуса камер из ABS пластика;

• ревизионные крышки из ABS пластика с уплотнительной прокладкой из EPDM резины, одна с ручкой и предохранителем фиксатора заслонки;

• барашки (зажимные элементы крышки) из ABS пластика с запрессованной латунной гайкой;

• заслонки из профилированной нержавеющей стали с язычковым уплотнением на раме-вкладыше;

• контрольная трубка из прозрачного пластика для проверки герметичности закрывания затвора.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

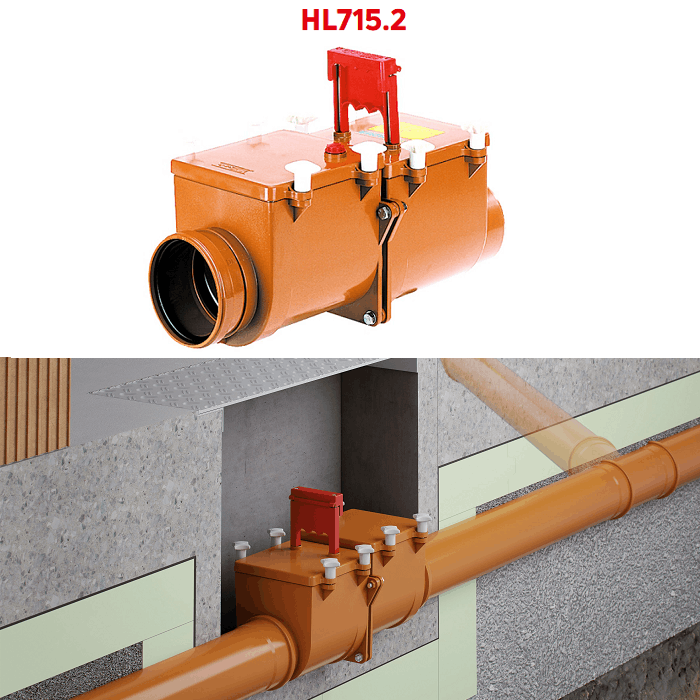

1. Затвор устанавливается строго горизонтально и на горизонтальном участке на выпуске внутренней канализационной магистрали либо в подвале здания (перед выходом внутренней канализации во внешнюю), либо в приямке снаружи здания.

2. Ко входу и выходу канализационного клапана подсоединяются трубы соответствующего диаметра. При необходимости дополнительно используются переходники HL серии 9.

3. После монтажа необходимо проверить герметичность трубных соединений.

Контроль герметичности работы затвора

Обратите внимание! В первой камере (по ходу движения жидкости) на ревизионный крышке находится красная резьбовая заглушка для проверки затвора на герметичность.

1. Для проверки нужно разблокировать ручку фиксатора заслонки и задвинуть ручку до щелчка. Вывернуть заглушку, вкрутить в отверстие контрольную прозрачную трубку (идет в комплекте поставки) и через неё наполнить затвор водой. Уровень воды контролировать в течение 10 мин. Затвор считается герметичным, если на протяжении этого времени уровень воды не понизится.

2. После испытания, ручку фиксатора заслонки выдвинуть в крайнее верхнее положение и зафиксировать её при помощи ручного фиксатора.
