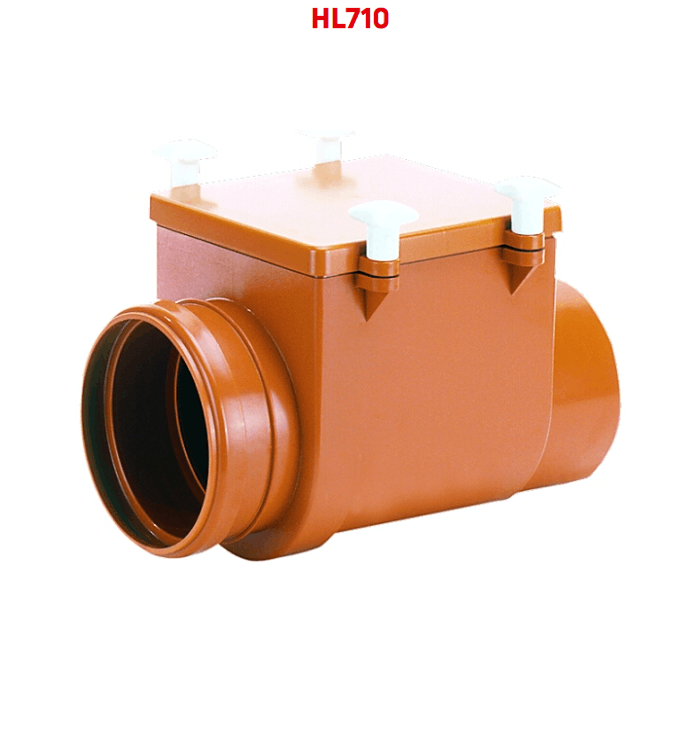

Канализационный механический однокамерный затвор HL710 DN110

HL710 - однокамерный канализационный затвор соединением DN110 с механической запирающей заслонкой. Имеет раструбный вход DN110 и гладкий выход DN110.

Механический затвор предназначен для предотвращения затопления помещений при возникновении подпора в наружной канализационной сети вследствие засора или подтопления. Он отделяет внутреннюю канализационную сеть здания от внешней сети канализации.

Заслонка изготовлена из нержавеющей стали и работает по следующему принципу. При отсутствии стоков она всегда находится в закрытом положении. Когда канализационные стоки начинают проходить через затвор, они отклоняют заслонку от вертикальной оси и протекают в нужном направлении. По окончании слива заслонка, под действием силы тяжести, возвращается в исходное положение и закрывается.

Съемная ревизионная крышка используется для обслуживания затвора, а также для прочистки канализационной сети.

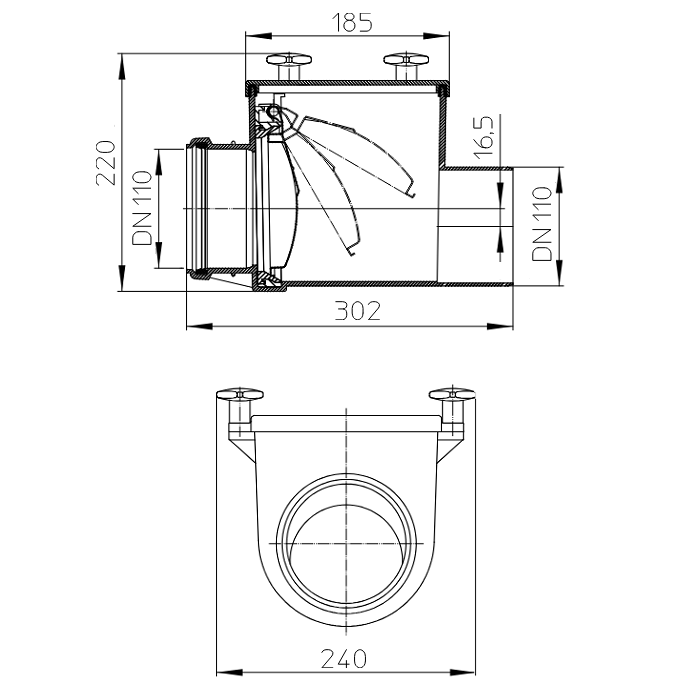

Технические характеристики

• Присоединительный размер - DN110;

• Количество камер - 1;

• Максимальная рабочая температура - не более +100°С;

• Рабочая среда - фекальные стоки;

• Рабочее давление обратного тока - 0-5 м водяного столба;

• Гидравлические испытания обратного тока - 5 м водяного столба;

• Упаковка - картонная коробка 270х240х370 мм (объем - 0,02398 куб.м.);

• Высота затвора с барашками - 220 мм;

• Вес - 2,02 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части затвора HL710, материалы их изготовления и комплект поставки.

• корпус из ABS пластика;

• ревизионная крышка из ABS пластика с уплотнительной прокладкой из EPDM резины;

• барашки (зажимные элементы крышки) из ABS пластика с запрессованной латунной гайкой;

• заслонка из профилированной нержавеющей стали.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Механический затвор устанавливается на горизонтальном участке на выпуске внутренней канализационной магистрали.

2. Ко входу и выходу канализационного клапана подсоединяются трубы соответствующего диаметра. При необходимости дополнительно используются переходники HL серии 9.

3. После монтажа необходимо проверить герметичность трубных соединений.

Для предотвращения возможного образования устойчивого загрязнения (буртика), который может мешать плотному закрытию заслонки, затвор необходимо периодически промывать потоком воды.
