Канализационный механический однокамерный затвор HL710.1 DN110 с фиксацией заслонки

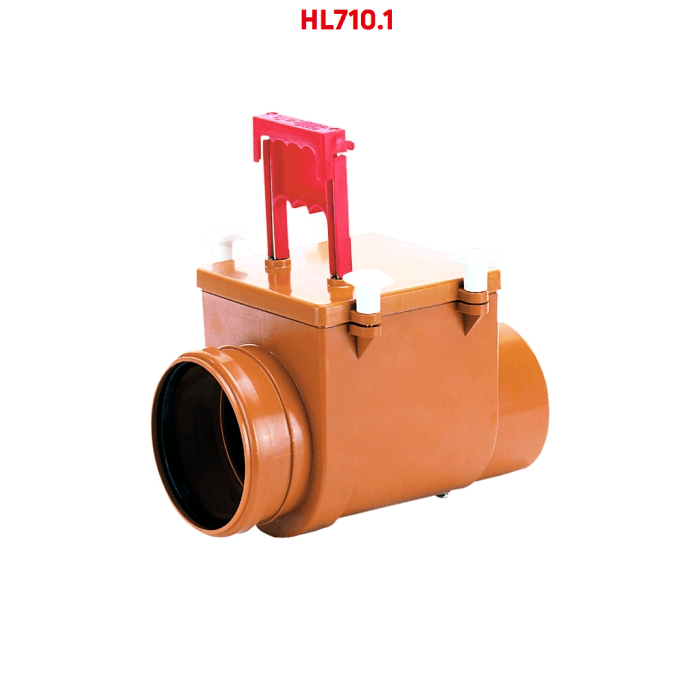

HL710.1 - однокамерный канализационный затвор соединением DN110, с механической запирающей заслонкой и возможностью ее ручной фиксации в закрытом положении. Имеет раструбный вход DN110 и гладкий выход DN110.

Ручной фиксатор дополнительно оборудован предохранителем от случайного самопроизвольного закрытия заслонки.

Заслонку в положении «Закрыто» фиксирует при необходимости, например в случае возможного пересыхания канализации. При этом никакая уличная мелкая живность и грызуны (мыши, крысы, хомяки и т.п.) не смогут проникнуть в дом через заслонку из стальной нержавейки.

Съемная ревизионная крышка используется для обслуживания затвора, а также для прочистки канализационной сети.

Механический затвор предназначен для предотвращения затопления помещений при возникновении подпора в наружной канализационной сети вследствие засора или подтопления. По сути, он отделяет внутреннюю канализационную сеть здания от внешней сети канализации.

Заслонка изготовлена из нержавеющей стали и работает по следующему принципу. При отсутствии стоков она всегда находится в закрытом положении. Когда канализационные стоки начинают проходить через затвор, они отклоняют заслонку от вертикальной оси и протекают в нужном направлении. По окончании слива заслонка, под действием силы тяжести, возвращается в исходное положение и закрывается.

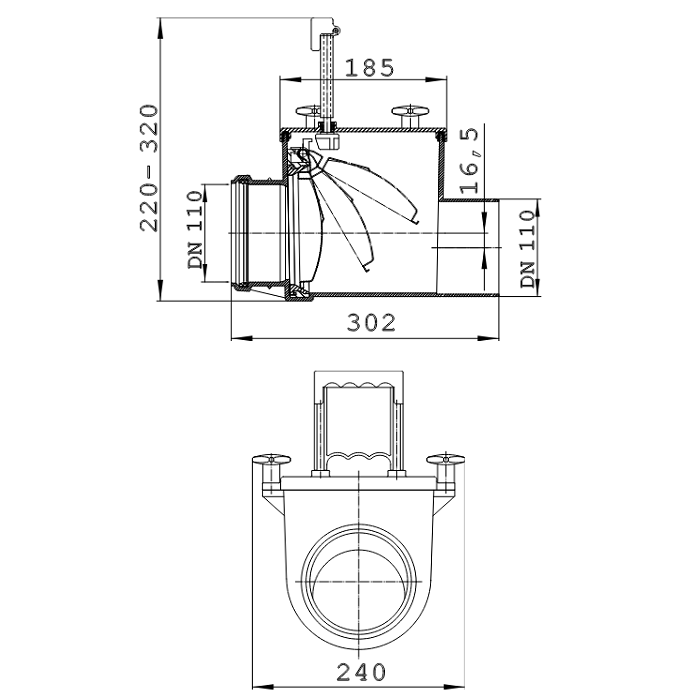

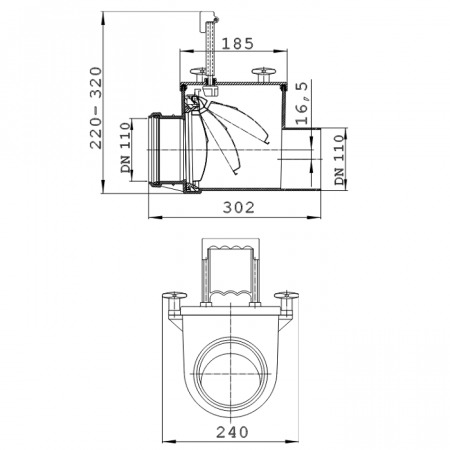

Технические характеристики

• Присоединительный размер - DN110;

• Количество камер - 1;

• Максимальная рабочая температура - не более +100°С;

• Рабочая среда - фекальные стоки;

• Рабочее давление обратного тока - 0-5 м водяного столба;

• Гидравлические испытания обратного тока - 5 м водяного столба;

• Упаковка - картонная коробка 270х240х370 мм (объем - 0,02398 куб.м.);

• Высота затвора с фиксатором - 320 мм;

• Вес - 2,18 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части затвора HL710.1, материалы их изготовления и комплект поставки.

• корпус из ABS пластика;

• ревизионная крышка из ABS пластика с уплотнительной прокладкой из EPDM резины, с ручкой и предохранителем фиксатора заслонки;

• барашки (зажимные элементы крышки) из ABS пластика с запрессованной латунной гайкой;

• заслонка из профилированной нержавеющей стали с язычковым уплотнением на раме-вкладыше.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Механический затвор устанавливается на горизонтальном участке на выпуске внутренней канализационной магистрали.

2. Ко входу и выходу канализационного клапана подсоединяются трубы соответствующего диаметра. При необходимости дополнительно используются переходники HL серии 9.

3. После монтажа необходимо проверить герметичность трубных соединений.
