Канализационный механический затвор HL710.0 DN110 для переливных колодцев

HL710.0 - канализационный затвор соединением DN110 с механической запирающей заслонкой предназначен для использования в переливных колодцах. Имеет раструбный вход DN110 с уплотнительным кольцом.

Служит для предотвращения затопления помещений при возникновении подпора в наружной канализационной сети вследствие засора или подтопления.

Заслонка выполнена из нержавеющей стали и работает по следующему принципу. При отсутствии стоков она всегда находится в закрытом вертикальном положении. Когда канализационные стоки начинают проходить через затвор, они отклоняют заслонку от вертикальной оси и протекают в нужном направлении. По окончании слива заслонка, под действием силы тяжести, возвращается в исходное положение и закрывается.

Съемная ревизионная крышка (лючок) необходима для обслуживания затвора, а также для прочистки канализационной сети.

Технические характеристики

• Присоединительный размер - DN110;

• Количество камер - 1;

• Максимальная рабочая температура - не более +100°С;

• Рабочая среда - фекальные стоки;

• Рабочее давление обратного тока - 0-5 м водяного столба;

• Гидравлические испытания обратного тока - 5 м водяного столба;

• Упаковка – полиэтиленовый пакет;

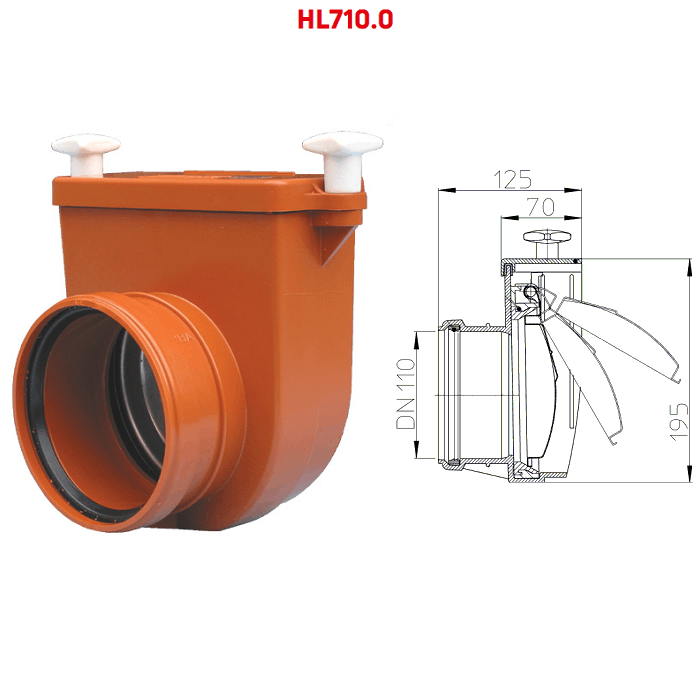

• Высота затвора по корпусу (без учета барашек) - 195 мм;

• Вес - 0,72 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части затвора HL710.0, материалы их изготовления и комплект поставки.

• корпус из ABS пластика с раструбным входом и уплотнительным кольцом из EPDM;

• ревизионная крышка из ABS пластика с уплотнительной прокладкой из EPDM резины;

• барашки (зажимные элементы крышки) из ABS пластика с запрессованной латунной гайкой;

• вкладыш-рамка с заслонкой из профилированной нержавеющей стали и с язычковым уплотнением.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Механический затвор устанавливается строго горизонтально на конец трубы, входящей в переливной колодец. Таким образом он отделяет внутреннюю канализационную сеть здания от внешней.

2. Ко входу канализационного клапана подсоединяется труба соответствующего диаметра.

3. После монтажа необходимо проверить герметичность трубного соединения.

Обратите внимание! Так как канализация практически безнапорная и скорость движения стоков очень мала, то под заслонкой может со временем образовываться грязевой буртик, препятствующий полному и плотному закрытию заслонки. Поэтому, в зависимости от загруженности канализационной магистрали, затвор необходимо периодически промывать большим количеством воды. Особенно актуально это делать весной (перед интенсивным таяньем снега) и осенью (перед наступлением обильных осадков).
