Вентиляционный воздушный клапан HL901 для канализации соединением DN75/90/110 с манжетой

HL901 - канализационный воздушный вентиляционный клапан для соединения с раструбными трубами DN90 или с безраструбной трубой (чугун SML, сталь, ПНД) DN75 или DN110. Такую вариантность подсоединения обеспечивает входящая в комплект поставки эластичная многоязычковая манжета из EPDM.

Клапан применяется для невентилируемых канализационных стояков и предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для препятствия от проникновения канализационных газов и запахов в помещения.

Воздушный клапан также можно устанавливать в жилых помещениях (например в санузлах) или на горизонтальном трубопроводе.

Оголовок корпуса вакуумного клапана выполнен с двойной стенкой, внутри которой находится воздушная полость. Такое конструктивное решение выполняет роль утеплителя и теплоизоляции.

Сетка защищает от проникновения насекомых. Ее можно снять и промыть.

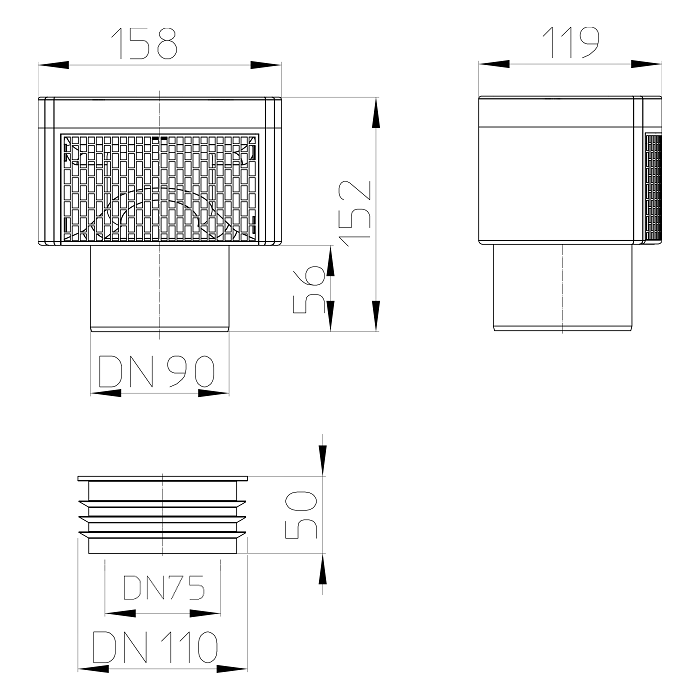

Технические характеристики

• Соединение - вертикальное;

• Присоединительный размер - DN90 и DN75/110;

• Расход воздуха (пропускная способность) - 32 л/с;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Упаковка - прозрачный пакет из ПЭ;

• Вес - 0,362 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

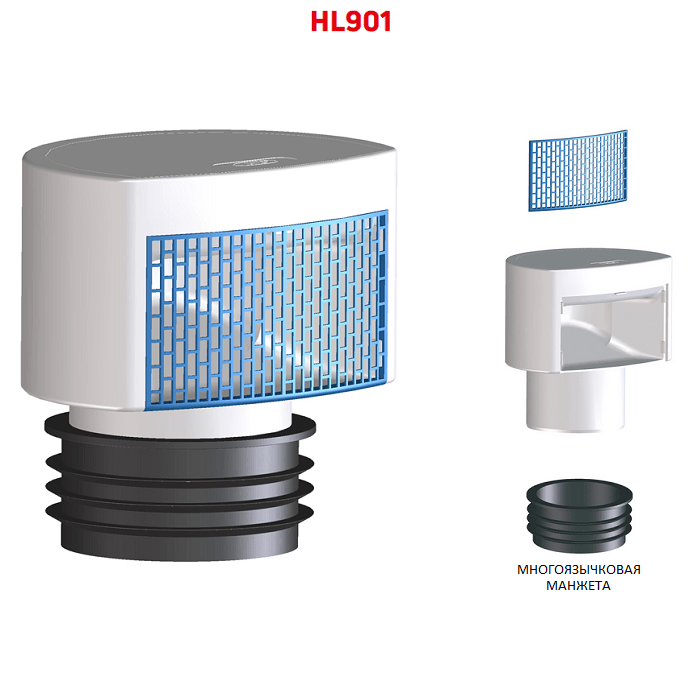

Смотрите составные части и элементы клапана HL901, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с теплоизолированной стенкой и предустановленной резиновой мембраной;

• съемная пластиковая сетка;

• многолепестковая эластичная EPDM манжета.

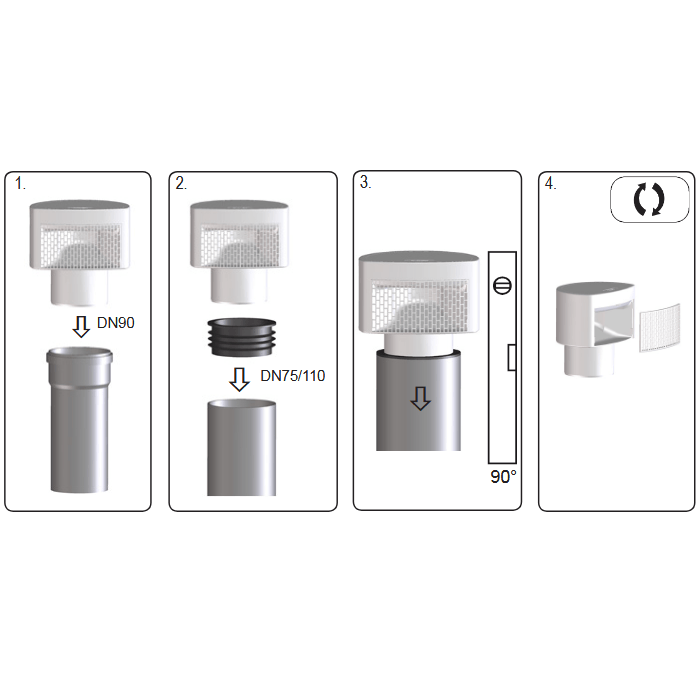

Монтаж и установка

Краткая инструкция последовательности, особенностей и основных этапов монтажа

1. Воздушный клапан размещается вертикально и в самой верхней части невентилируемого канализационного стояка (т.е. стояк должен заканчиваться вентклапаном), причем на высоте не менее 300 мм от места присоединения к стояку наиболее высоко расположенного поэтажного отвода. Такое расстояние необходимо выдержать, чтобы исключить возможность попадания под мембрану грязи или брызг.

2. Если клапан устанавливается в нишах, коробах, шахтах, штробах и т.п., то необходимо предусмотреть беспрепятственное поступление к нему воздуха, т. к. вода обладает большой способностью увлекать за собой воздух. К примеру, 1 л/c сточной жидкости стремится увлечь за собой 25 л/с воздуха, т.е. в 25 раз больше!

3. Если клапан устанавливается в холодном чердаке, то надо сделать утепление самого канализационного стояка. Сам клапан можно не утеплять, так как его двойная теплоизолированная стенка выполняет функцию утеплителя.

Принцип действия

При сливе воды через сантехнические приборы, в канализационном стояке создается разрежение. При разрежении равном 5÷7 мм водяного столба резиновая мембрана клапан поднимается, и в стояк поступает воздух, что обеспечивает нормальную и бесшумную работу канализационной сети. При выравнивании внешнего давления воздуха и в сети канализации, мембрана под действием собственного веса опускается и закрывает воздушный клапан. Таким образом она создает надежный заслон для проникновения неприятных запахов в из канализации в жилые помещения.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
