Воздушный вентиляционный клапан HL900NECO подсоединением DN110

HL900NECO - вентиляционный воздушный клапан соединением DN110 для невентилируемых канализационных стояков. Предназначен для предотвращения попадания гнилостных запахов и воздуха из канализационной сети в помещения, а также препятствует срыву гидрозатворов у сантехнических приборов.

Оголовок корпуса этого вакуумного клапана имеет двойную стенку. Внутри находится воздушная полость. Такой конструктив выполняет роль теплоизоляции.

Съемная сетка, которую можно снять и промыть, защищает от проникновения насекомых.

Клапан также можно устанавливать в жилых помещениях (например в санузлах) или на горизонтальном трубопроводе.

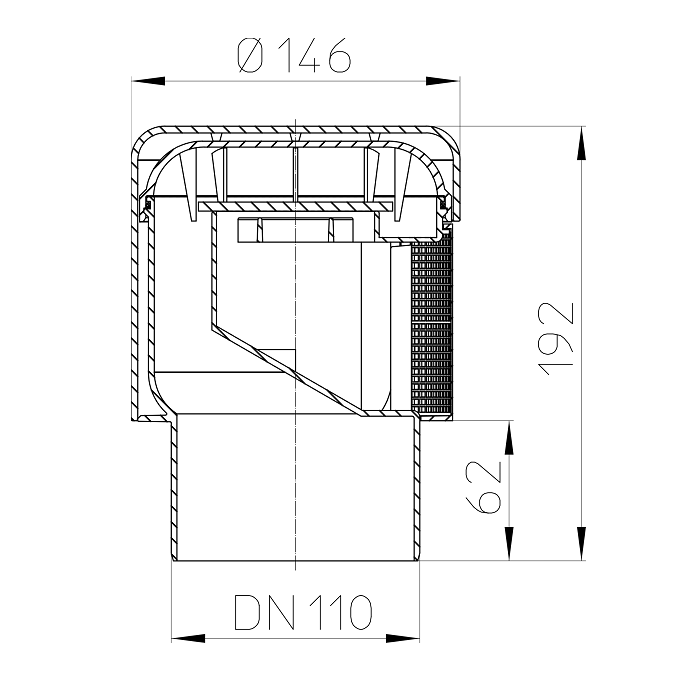

Технические характеристики

• Соединение - вертикальное;

• Присоединительный размер - DN110;

• Расход воздуха (пропускная способность) - 37 л/с;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Упаковка - прозрачный пакет из ПЭ;

• Вес - 0,47 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

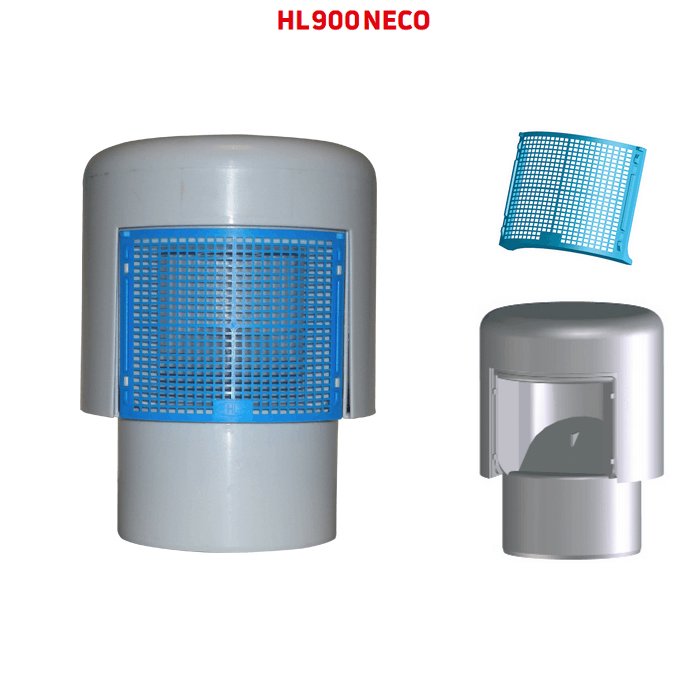

Смотрите составные части и элементы клапана HL900NECO, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с теплоизолированной стенкой и предустановленной резиновой мембраной;

• съемная пластиковая сетка.

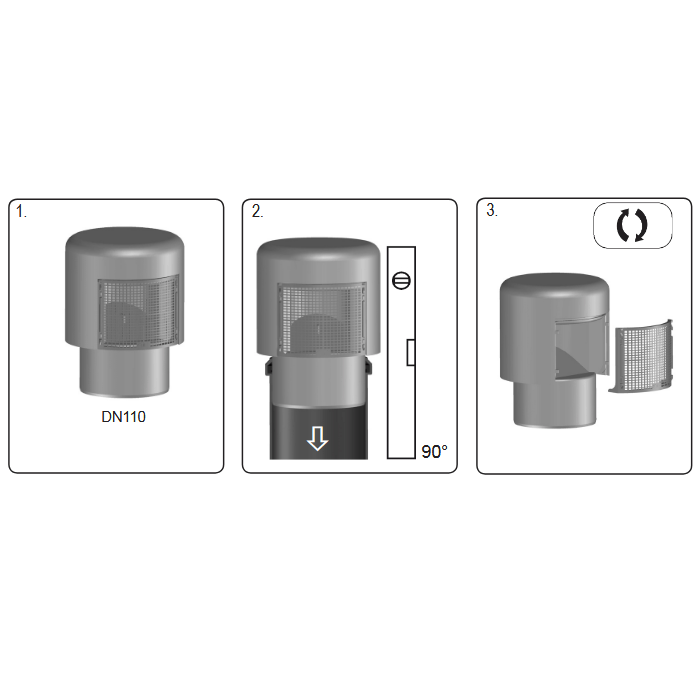

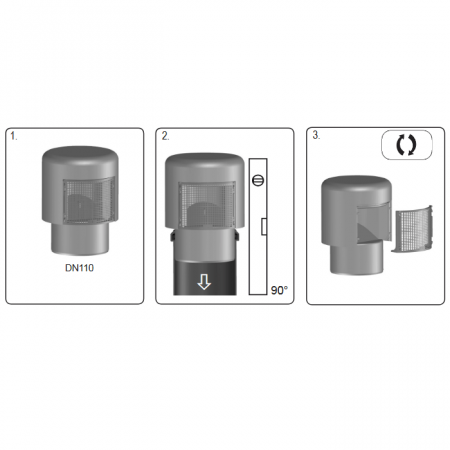

Монтаж и установка

Краткая инструкция последовательности, особенностей и основных этапов монтажа.

1. Клапан размещается вертикально и в самой верхней части невентилируемого канализационного стояка (т.е. стояк должен заканчиваться вентклапаном), причем на высоте не менее 300 мм от места присоединения к стояку наиболее высоко расположенного поэтажного отвода. Такое расстояние необходимо выдержать, чтобы исключить возможность попадания под мембрану грязи или брызг.

2. Его можно устанавливать в жилых помещениях.

3. Если клапан устанавливается в нишах, коробах, шахтах, штробах и т.п., то необходимо предусмотреть беспрепятственное поступление к нему воздуха, т.к. вода обладает большой способностью увлекать за собой воздух. Например 1 л/c сточной жидкости стремится увлечь за собой 25 л/с воздуха, т.е. в 25 раз больше!

4. Если клапан устанавливается в холодном чердаке, то недо выполнить утепление самого канализационного стояка. Сам клапан можно не утеплять, так как его двойная теплоизолированная стенка выполняет функцию утеплителя.

Принцип действия

При сливе воды через сантехприборы в канализационном стояке создается зона разрежения. За счет этого, резиновая мембрана в корпусе воздушного клапана поднимается, и в стояк поступает воздух, что обеспечивает нормальную и бесшумную работу канализационной сети. При выравнивании внешнего давления воздуха и давления в сети канализации, мембрана под действием собственного веса опускается и закрывает клапан, тем самым препятствуя проникновению неприятных запахов в помещения.

Более подробную и детальную информацию, в том числе об особенностях проектирования, смотрите в Паспорте изделия и Руководстве по эксплуатации.
