Вентиляционный воздушный клапан HL900N DN110 с переходником DN50/75

HL900N - воздушный вентиляционный клапан соединением DN110 и с переходником DN50/75, который применяется для невентилируемых канализационных стояков. Предназначен для препятствования попадания воздуха из канализационной сети в помещения, а также для предотвращения срыва гидрозатвора с санитарно-технических приборов.

Оголовок корпуса вакуумного клапана имеет двойную стенку, в которой находится воздушная полость. Такое конструктивное решение выполняет роль теплоизоляции.

Сетка защищает от проникновения различных насекомых. Ее можно снять и промыть.

Воздушный клапан также можно устанавливать в жилых помещениях, например в санузлах.

Технические характеристики

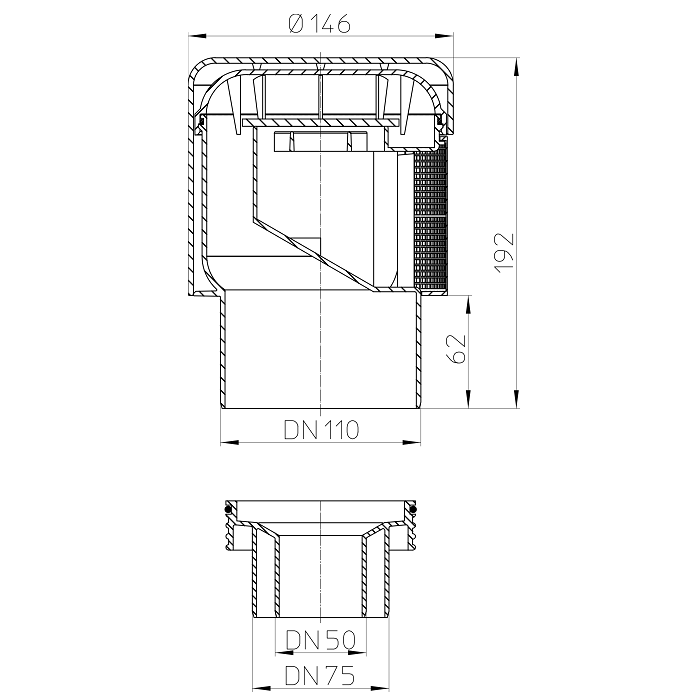

• Соединение - вертикальное;

• Присоединительный размер - DN110 и переходник DN50/75;

• Расход воздуха (пропускная способность) - 37 л/с;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Упаковка - прозрачный пакет из ПЭ;

• Вес - 0,55 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

Смотрите составные части и элементы клапана HL900N, материалы их изготовления, комплект поставки.

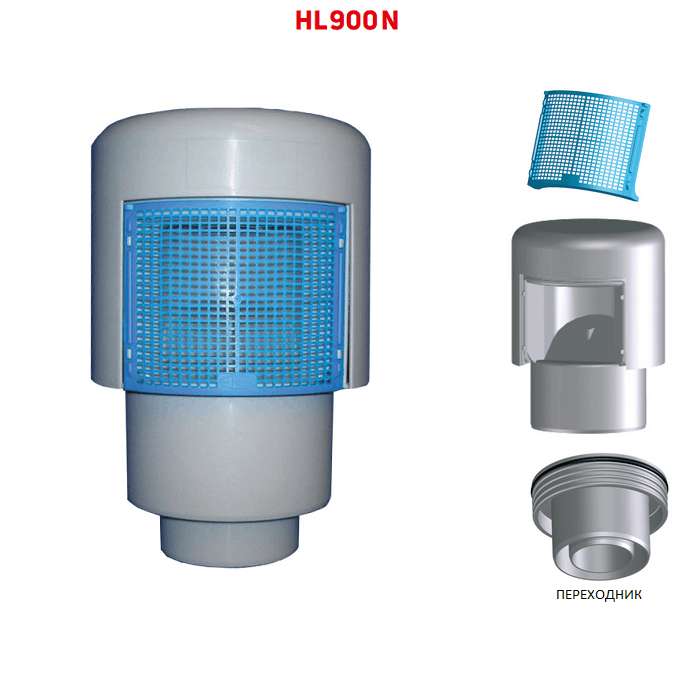

• корпус из полипропилена (ПП) с теплоизолированной стенкой и с предустановленной резиновой мембраной;

• съемная пластиковая сетка для защиты от насекомых;

• пластиковый переходник с уплотнительным резиновым кольцом.

Монтаж и установка

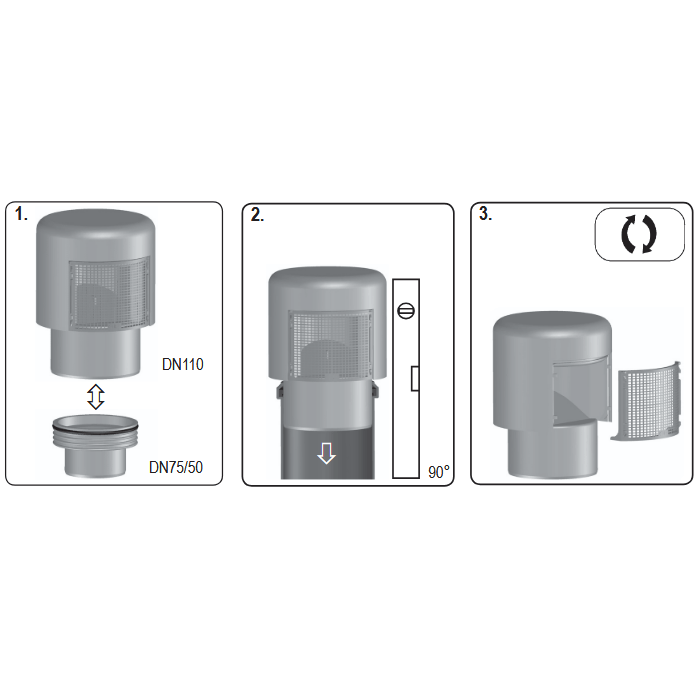

Краткая инструкция последовательности, особенностей и основных этапов монтажа

1. Воздушный клапан размещается вертикально и в самой верхней части невентилируемого канализационного стояка (т.е. стояк должен заканчиваться вентклапаном), причем на высоте не менее 300 мм от места присоединения к стояку наиболее высоко расположенного поэтажного отвода. Такое расстояние необходимо выдержать, чтобы исключить возможность попадания под мембрану грязи или брызг.

2. Клапан можно устанавливать в жилых помещениях.

3. Если клапан устанавливается в нишах, коробах, шахтах, штробах и т.п., то нужно предусмотреть беспрепятственное поступление к нему воздуха, так как вода обладает большой способностью увлекать за собой воздух. К примеру, 1 л/c сточной жидкости стремится увлечь за собой 25 л/с воздуха, т.е. в 25 раз больше!

4. Если клапан устанавливается в холодном чердаке, то необходимо выполнить утепление самого канализационного стояка. Сам клапан можно не утеплять, так как его двойная теплоизолированная стенка выполняет функцию утеплителя.

Принцип действия

При сливе воды через сантехприборы в канализационном стояке создается зона разрежения. За счет этого, резиновая мембрана в корпусе воздушного клапана поднимается, и в стояк поступает воздух, что обеспечивает нормальную и бесшумную работу канализационной сети. При выравнивании внешнего давления воздуха и давления в сети канализации, мембрана под действием собственного веса опускается и закрывает клапан, тем самым препятствуя проникновению неприятных запахов в помещения.

Более подробную и детальную информацию, в том числе об особенностях проектирования, смотрите в Паспорте изделия и Руководстве по эксплуатации.
