Универсальные ремонтные кровельные воронки HL69P с ПВХ фланцем и листвоуловителем

HL69P - универсальные кровельные воронки с вертикальным выпуском, фланцем из ПВХ, листвоуловителем и удлиненным выпускным патрубком с уплотнительными кольцами.

Рекомендуются для неэксплуатируемой плоской кровли и применяются для ПВХ мембран.

Предназначены для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (чугун, сталь, пластик).

Особенность. Воронки имеют длинный выпускной патрубок, на внешней стороне которого есть гибкие резиновые уплотнительный кольца (так называемая «юбка»). Именно за счет такой конструкции выпуска, воронка просто, прочно и надежно вставляется внутрь. Для герметичного соединения достаточно 3-х колец «юбки».

Обратите внимание. Водосточные воронки HL серии 69P, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160, пропускной способностью и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - от 6,34 до 10,1 л/с (зависит от модели);

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка;

• Вес - от 2,1 до 2,85 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

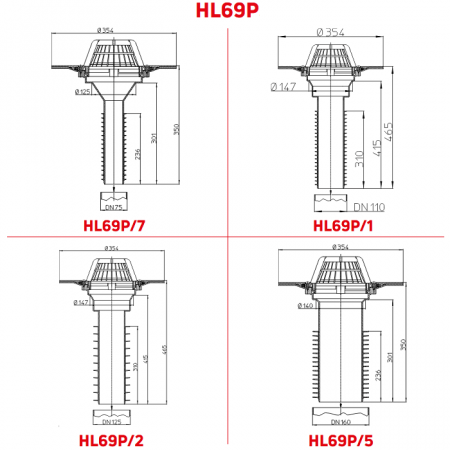

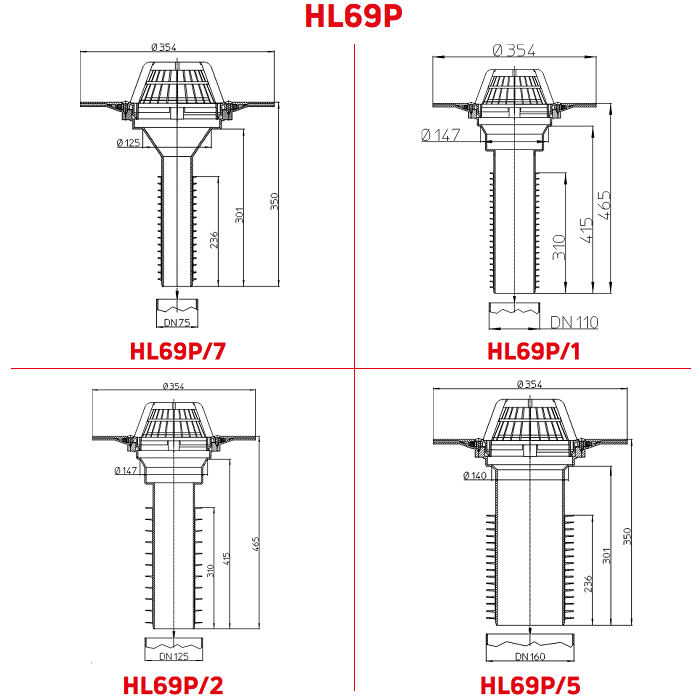

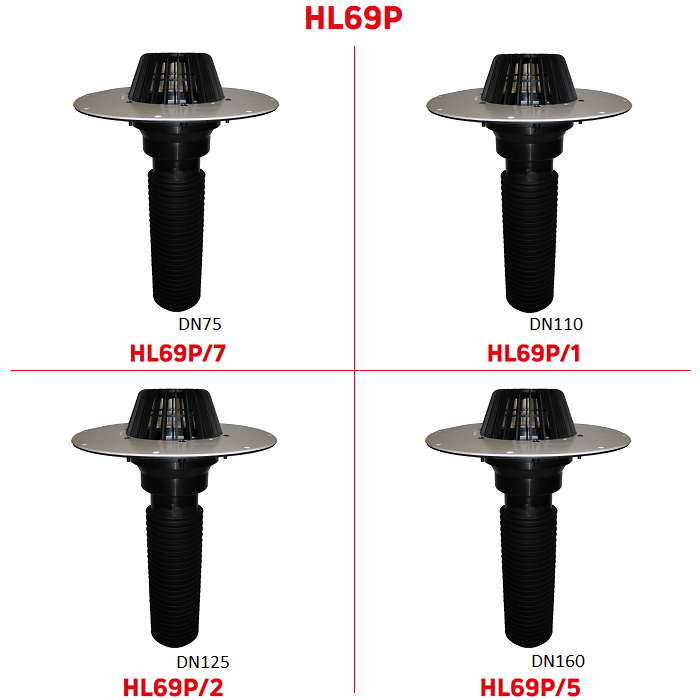

• HL69P/7. DN75. Мин./макс внутренний диаметр трубы - 64/73,5 мм. Пропускная способность - 6,34 л/с. Вес - 2,1 кг;

• HL69P/1. DN110. Мин./макс внутренний диаметр трубы - 100/108 мм. Пропускная способность - 6,65 л/с. Вес - 2,46 кг;

• HL69P/2. DN125. Мин./макс внутренний диаметр трубы - 105/123 мм. Пропускная способность - 10,1 л/с. Вес - 2,56 кг;

• HL69P/5. DN160. Мин./макс внутренний диаметр трубы - 145/159 мм. Пропускная способность - 9,0 л/с. Вес - 2,85 кг.

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

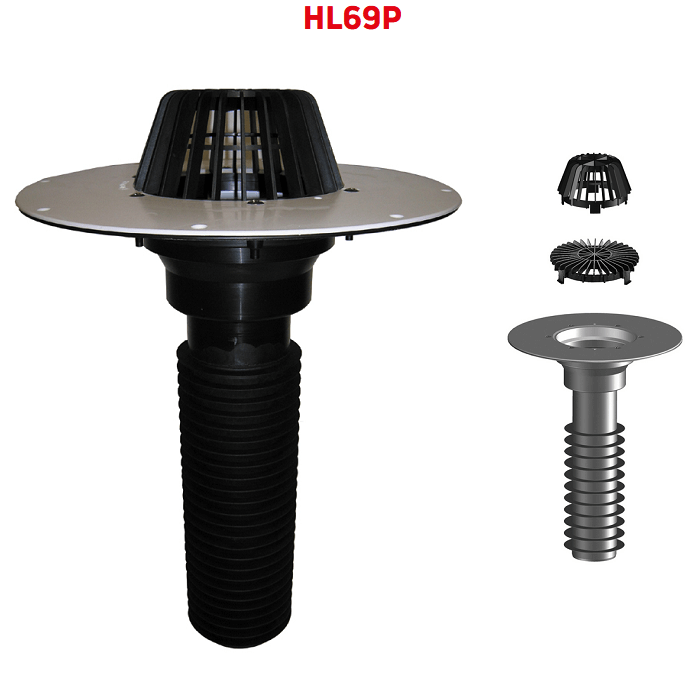

• корпус воронки из полипропилена (ПП) с плоским фланцем из ПВХ и с удлиненным выпускным патрубком с эластичными кольцами;

• листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой кровельной гидро-/пароизоляции (ПВХ мембрана) приклеивается или приваривается к фланцу из ПВХ.

3. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ, ПП, и с безраструбными трубами из чугуна и стали без каких-либо дополнительных элементов и компенсаторов (в них нет необходимости). За счет длинного патрубка выпуска и колец на его поверхности, воронка не имеет жесткого соединения с трубой и может двигаться в ней, сохраняя при этом герметичность соединения.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус временно устанавливается плоский листвоуловитель, а после окончания монтажа - штатный высокий уловитель листвы.
