Кровельные воронки HL64P для ПВХ мембран с горизонтальным выпуском и листвоуловителем

HL64P - кровельные воронки с горизонтальным выходом, корпусом из ПВХ и листвоуловителем. Корпус имеет дополнительную теплоизоляцию.

Предназначены для неэксплуатируемой плоской кровли с гидроизоляцией из ПВХ мембран. Служат для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Кровельная гидро-/пароизоляционная ПВХ мембрана приваривается к верхней плоской поверхности (фартуку) корпуса воронки.

Листвоуловитель предотвращает попадание в систему канализации различного мусора (листвы, веток) и посторонних предметов.

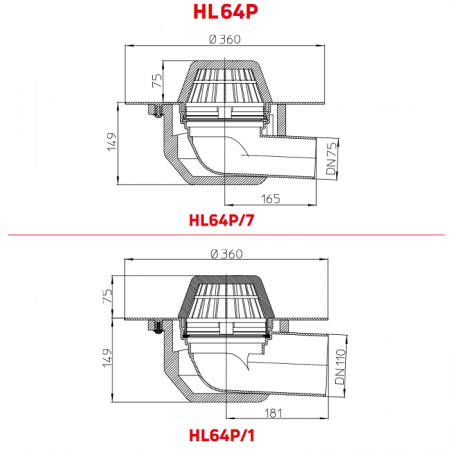

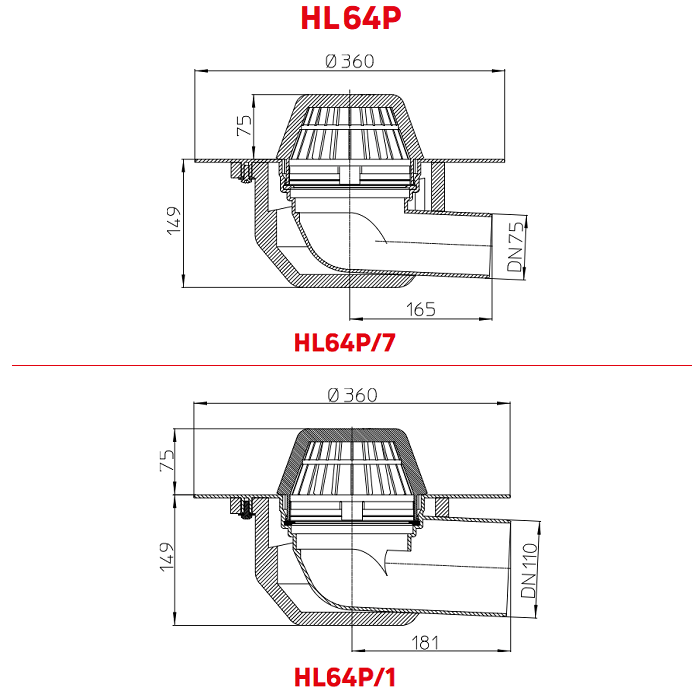

Обратите внимание. Водосточные горизонтальные ПВХ воронки HL серии 64P, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75 или DN110, пропускной способностью, комплектацией.

Технические характеристики

• Направление выпуска - горизонтальное;

• Диаметр выпускного патрубка - 75 или 110 мм (зависит от модели);

• Пропускная способность - от 6,9 до 7,8 л/с (зависит от модели);

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - 1,739 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

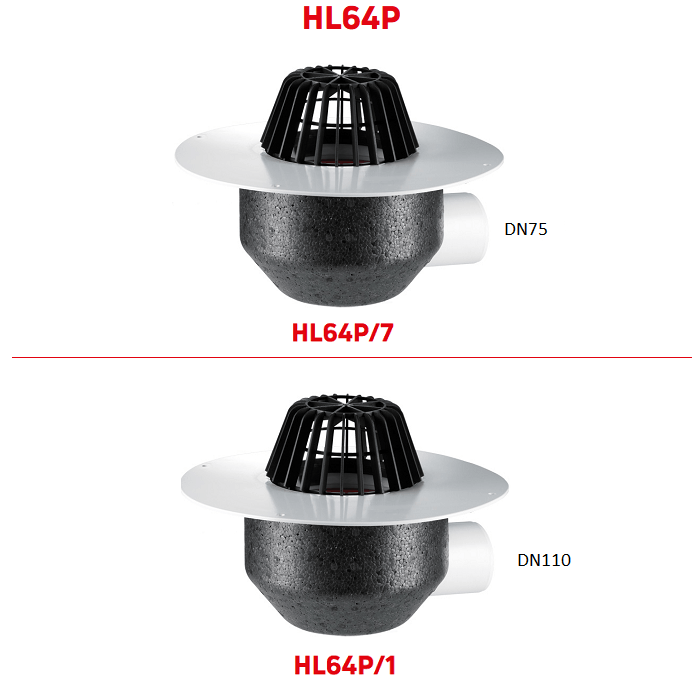

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL64P/7. Диаметр выпуска - DN75. Пропускная способность - 6,9 л/с. Комплектуется дополнительным эксцентричным переходником 75/110;

• HL64P/1. Диаметр выпуска - DN110. Пропускная способность - 7,8 л/с;

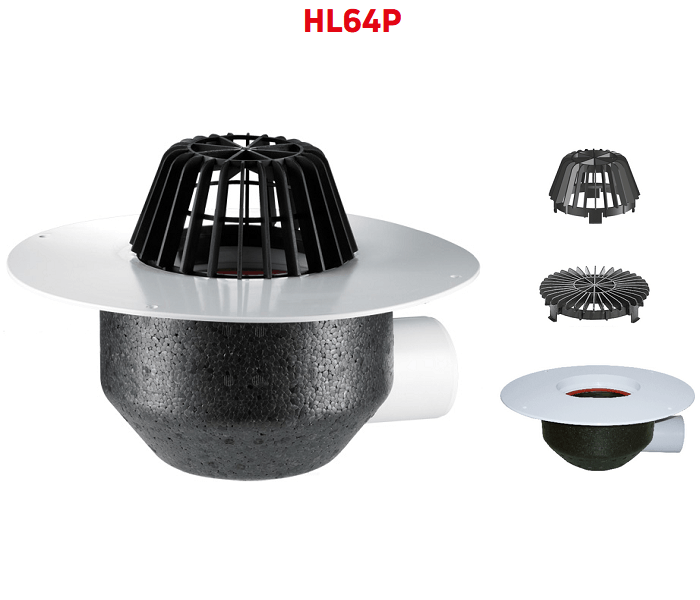

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• корпус и воротник (фартук) воронки изготовлены из ПВХ;

• скорлупа кожуха теплоизоляции из плотного пенополистирола;

• штатный высокий листвоуловитель из полипропилена (ПП);

• плоский листвоуловитель из ПП.

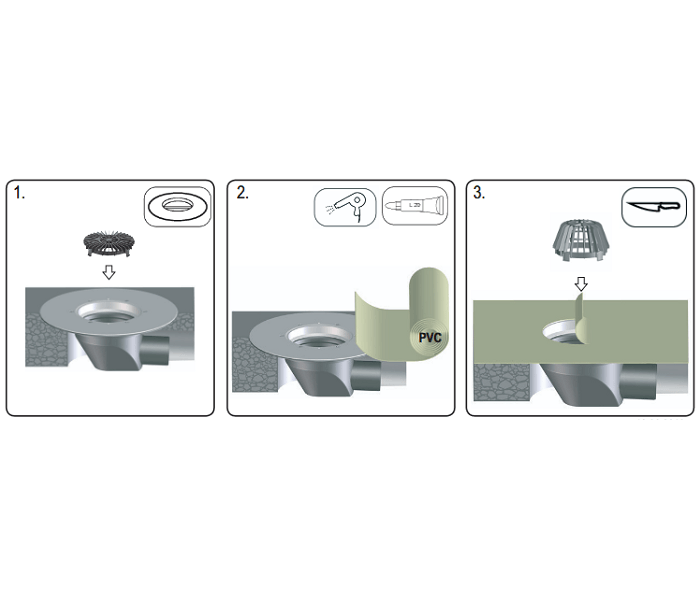

Монтаж и установка

Кровельные водосточные ПВХ-воронки HL с горизонтальным выпуском при проектировании и монтаже отводящего трубопровода имеют ряд важных и существенных особенностей. Так например, необходимо учитывать расположение границы промерзания утеплителя в зависимости от климатических условий в месте строительства объекта и ряд других нюансов.

Поэтому настоятельно рекомендуем ознакомиться с более подробной и детальной информацией в разделе «Монтаж» Паспорта изделия и Руководства по эксплуатации.
