Кровельные воронки HL64.1BP для ПВХ мембран с электроподогревом горизонтальным выпуском решеткой и надставным элементом

HL64.1BP - кровельные воронки с электрообогревом, горизонтальным выходом и корпусом из ПВХ, надставным регулируемым элементом и решеткой из нержавеющей стали. Комплектуется дренажным кольцом.

Электрообогрев осуществляется саморегулирующимся нагревательным кабелем мощностью 10-30 Вт и питанием 220В, встроенным в корпус приемной чаши воронки.

Предназначены для эксплуатируемой плоской кровли с гидроизоляцией из ПВХ мембран. Служат для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации. Применяются также в случаях, когда нет возможности пройти через перекрытие.

Гидро-/пароизоляционная кровельная ПВХ мембрана приваривается к верхней плоской поверхности (фартуку) корпуса воронки.

Корпус воронки имеет дополнительную теплоизоляцию.

Решетка защищает систему ливневой канализации от попадания различного мусора и посторонних предметов (листвы, веток и т.п.).

Надставной элемент может регулироваться (подрезаться по высоте). Его также можно нарастить с помощью дополнительного удлинителя HL350.

Обратите внимание. Водосточные ПВХ воронки HL серии 64.1BP, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75 или DN110, пропускной способностью, комплектацией.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75 или 110 мм (зависит от модели);

• Пропускная способность - 3,7 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - 2,142 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

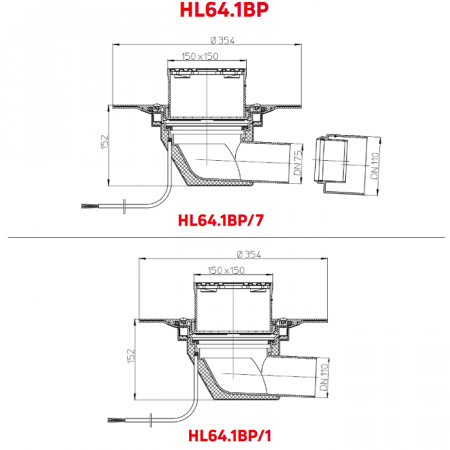

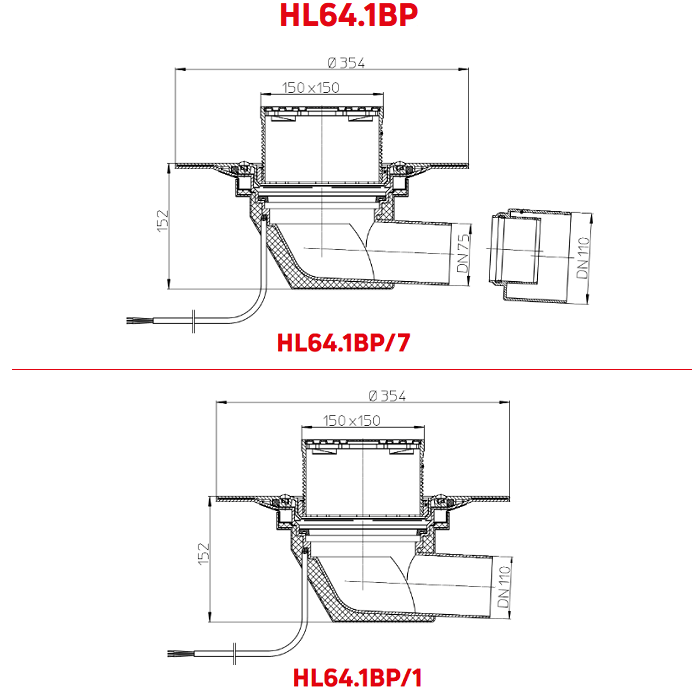

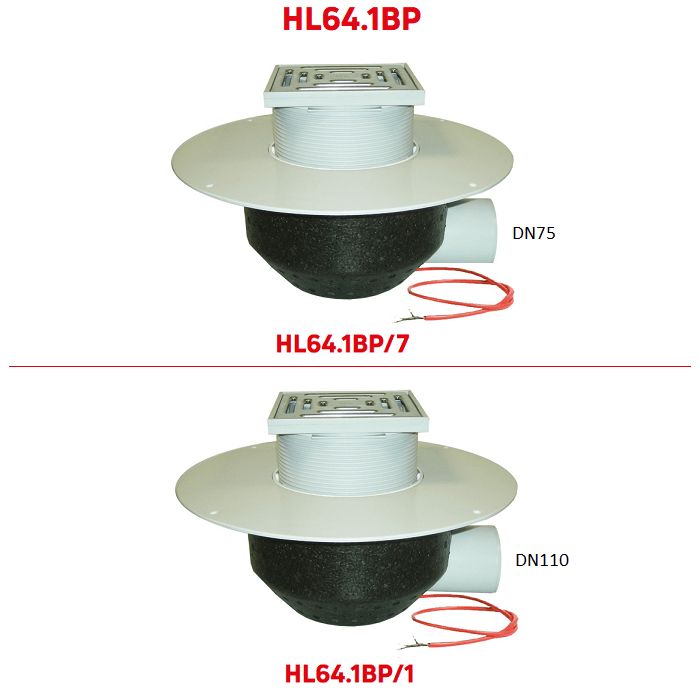

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL64.1BP/7. Диаметр выпуска - DN75. Пропускная способность - 3,7 л/с. Комплектуется дополнительным эксцентричным переходником 75/110;

• HL64.1BP/1. Диаметр выпуска - DN110. Пропускная способность - 3,7 л/с;

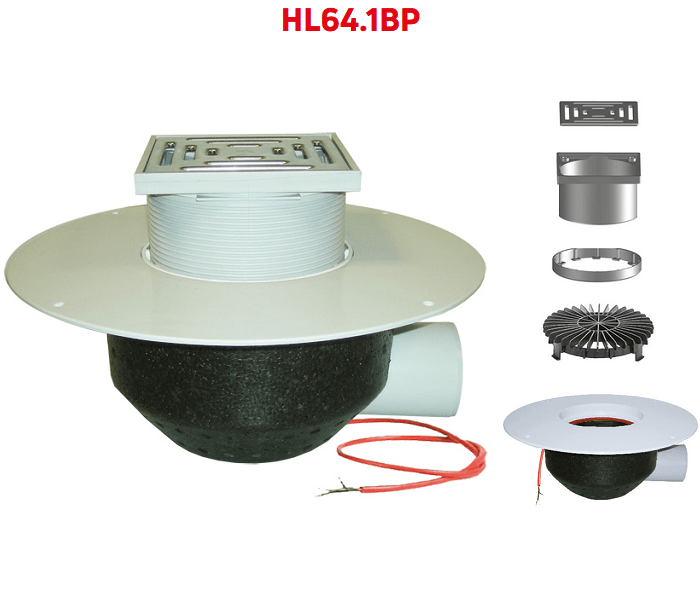

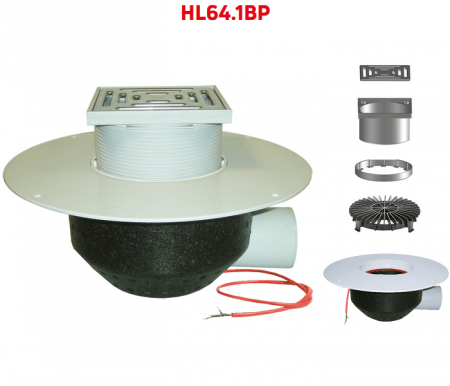

Составные части и материалы

Смотрите составные элементы воронок, материалы их изготовления, комплект поставки.

• корпус и воротник (фартук) воронки изготовлены из ПВХ;

• нагревательный кабель с оболочкой из термопластичного эластомера на основе олефина;

• скорлупа кожуха теплоизоляции из плотного пенополистирола;

• надставной элемент из полипропилена (ПП);

• дренажное кольцо из ПП;

• решетка из нержавеющей стали;

• плоский листвоуловитель из ПП.

Характеристики электроподогрева

Нагревательный элемент состоит из саморегулирующегося кабеля марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны и спаянный с кабелем подключения марки Oilflex 540 с другой стороны. Место спайки электроизолированно термоусадочной муфтой.

• Макс. температура поверхности кабеля/ обогреваемой поверхности - +80°C/+65°C;

• Напряжение питания- 220-240 В;

• Класс защиты - IP67;

• Номинальная мощность при 10°С - 40 Вт/м;

• Длина греющей части - 0,38 м;

• Кабель подключения - длина 0,8 м, марка (3х1,0 мм2);

• Мин. радиус изгиба - 25 мм;

Теплоотдача нагревательного элемента (соответственно и энергопотребление) линейно зависит от температуры окружающего воздуха. Например при +5°C - 17,10 Вт, при 0°C - 18,24 Вт, при -5°C - 19,0 Вт, при -10°C - 20,33 Вт.

Подключение кабеля воронки к сети 220В осуществляется через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс).

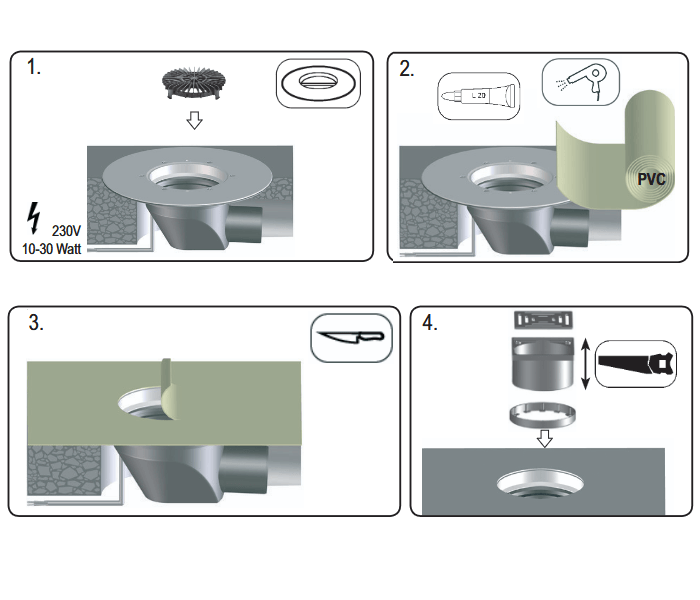

Монтаж и установка

Кровельные водосточные ПВХ-воронки с горизонтальным выпуском при проектировании и монтаже отводящего трубопровода имеют ряд важных и существенных особенностей. Так например, необходимо учитывать расположение границы промерзания утеплителя в зависимости от климатических условий в месте строительства объекта и ряд других нюансов.

Поэтому настоятельно рекомендуем ознакомиться с более подробной и детальной информацией в Паспорте изделия и его Руководстве по эксплуатации, в разделе «Монтаж».
