Кровельные воронки HL63P с ПВХ фланцем монтажным коробом листвоуловителем и вертикальным выпуском DN75/110/125

HL63P - кровельные воронки для профлиста с фланцем из ПВХ, монтажным коробом, вертикальным выпуском DN75, DN110 или DN125 и высоким листвоуловителем. Комплектуются дополнительным низким листвоуловителем.

Воронки предназначены для применения на плоских неэксплуатируемых кровлях из профилированного трапецевидного стального листа с утеплителем и ПВХ-мембран.

Плоский фланец из поливинилхлодрида используется для приклеивания или приваривания кровельной ПВХ мембраны.

Корпус воронки теплоизолирован.

Раздвижной монтажный короб позволяет менять высоту в пределах от 110 до 160 мм и фиксировать теплоизоляцию толщиной 100-160 мм.

Листовуловитель предохраняет от попадания различного мусора в систему ливневой канализации.

Обратите внимание. Водосточные воронки HL серии 63P, в зависимости от модели, различаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110 или DN125, пропускной способностью.

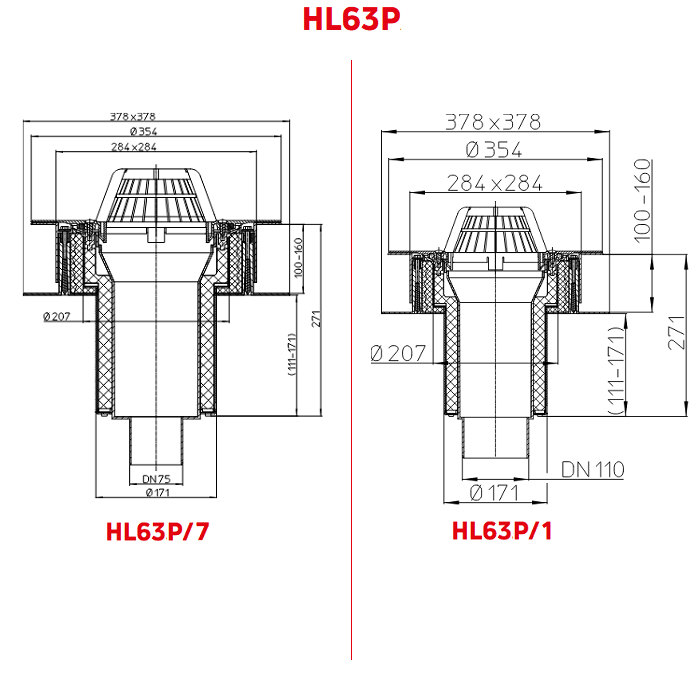

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110 или 125 мм (зависит от модели);

• Пропускная способность - от 6,48 до 9,25 л/с (зависит от модели);

• Рабочая температура наружного воздуха при эксплуатации - от -50°C до +100°C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 385х385х385 мм (объем - 0,05707 куб.м.);

• Вес - от 2,78 до 2,82 кг (зависит от модели).

• Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

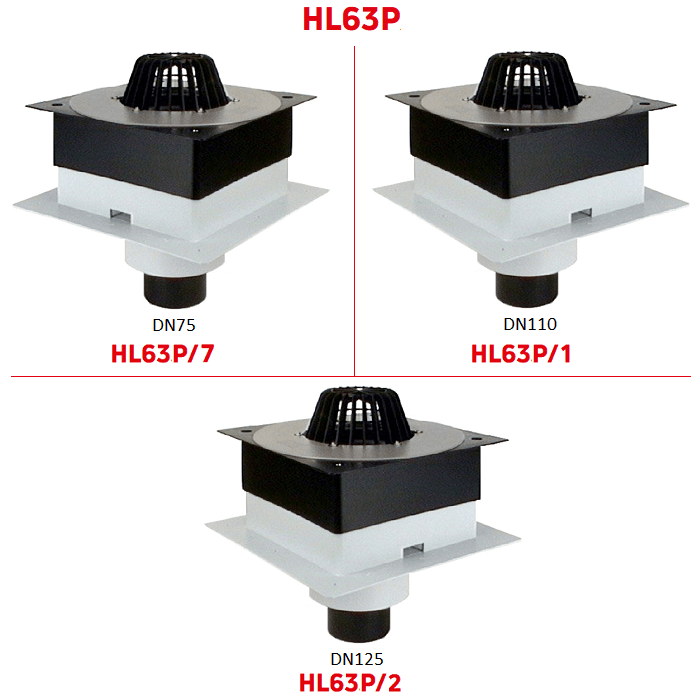

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL63P/7. Диаметр выпуска DN75. Пропускная способность - 6,48 л/с;

• HL63P/1. Диаметр выпуска DN110. Пропускная способность - 5,82 л/с.

• HL63P/2. Диаметр выпуска DN125. Пропускная способность - 9,25 л/с.

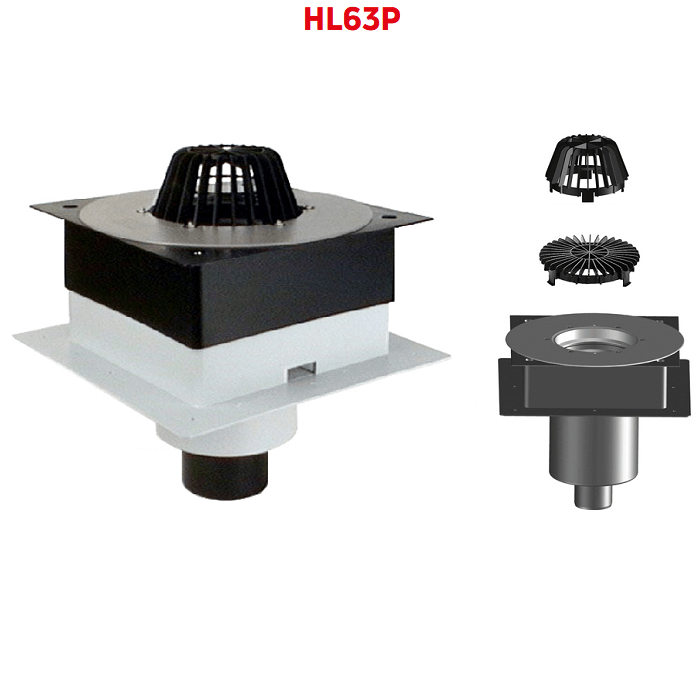

Составные части и материалы

Смотрите составные элементы воронок, материалы их изготовления, комплект поставки.

• теплоизолированный корпус воронки из полипропилена с фланцем (юбкой) из ПВХ, интегрированный в стальной монтажный раздвижной короб;

• стальные саморезы 6х90 с шестигранником под ключ (4 шт.) для короба;

• высокий листвоуловитель из полипропилена (ПП);

• низкий (монтажный) листвоуловитель из ПП.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. На отверстие в профлисте 200х200 мм, уложить стальной лист толщиной 2-3 мм с отверстием по центру Ø200 мм таким образом, чтобы он перекрывал сверху соседние к отверстию трапециевидные гофры. Стальной лист механически прикрепить к профлисту.

2. Сверху на стальной лист уложить пароизоляционный слой, по центру отверстия установить нижнюю часть монтажного короба воронки и прикрепить его к стальному листу.

3. Уложить утеплитель, который должен плотно примыкать с внешней стороны к нижней части монтажного короба, прижимая пароизоляционный слой.

4. Саморезами на корпусе воронки зажать утеплитель между верхней и нижней частями корпуса кровельной воронки. Их затягивать до тех пор, пока верхняя плоскость монтажного короба не вдавится в утеплитель, создав с ним ровную поверхность.

5. Гидроизоляционная ПВХ мембрана приваривается или приклеивается к плоскому ПВХ-фланцу корпуса воронки.

6. Вертикальный впускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ/ПП. Если в ливневой канализации применяется стальная или чугунная безраструбная труба (SML) - используйте соответствующие переходники серии HL9.

7. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установите комплектный низкий листвоуловитель. После монтажа, его удаляют и в корпус вставляют рабочий высокий листвоуловитель.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
