Кровельные воронки HL62BP для ПВХ мембран с вертикальным выпуском надставным элементом и решеткой

HL62BP - кровельные воронки с вертикальным выпуском, корпусом из ПВХ, с надставным регулируемым элементом и решеткой из нержавеющей стали. Комплектуются дренажным кольцом.

Предназначены для эксплуатируемой плоской кровли с гидроизоляцией из ПВХ мембран. Служат для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Кровельная гидро-/пароизоляционная ПВХ мембрана приваривается к верхней плоской поверхности (фартуку) корпуса воронки.

Корпус воронки теплоизолирован. Другими словами, имеет двойную стенку, в которой находится воздух.

Надставной элемент может подрезаться на требуемую высоту. При необходимости его можно нарастить с помощью удлинителя HL350.

Решетка предотвращает попадание в систему канализации различного мусора (листвы, веток) и посторонних предметов.

Обратите внимание. Водосточные ПВХ воронки HL серии 62BP, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160, а также весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - от 1,57 до 1,61 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

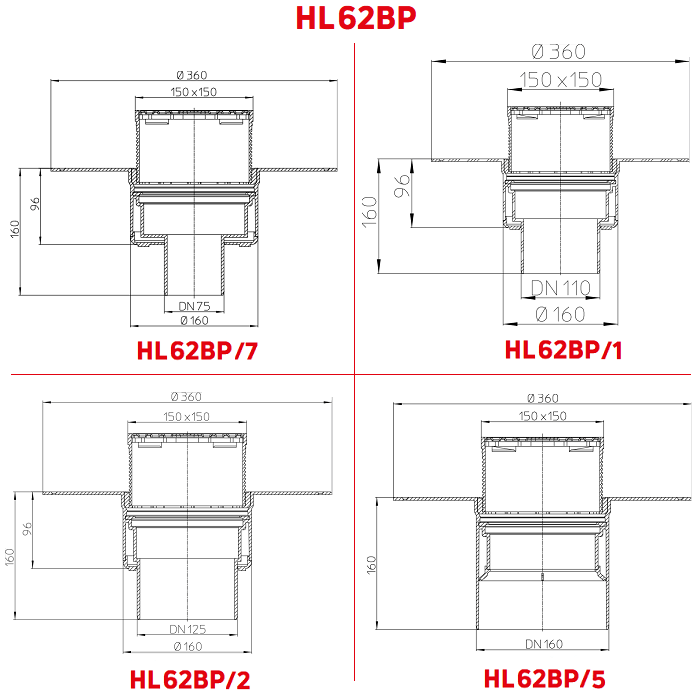

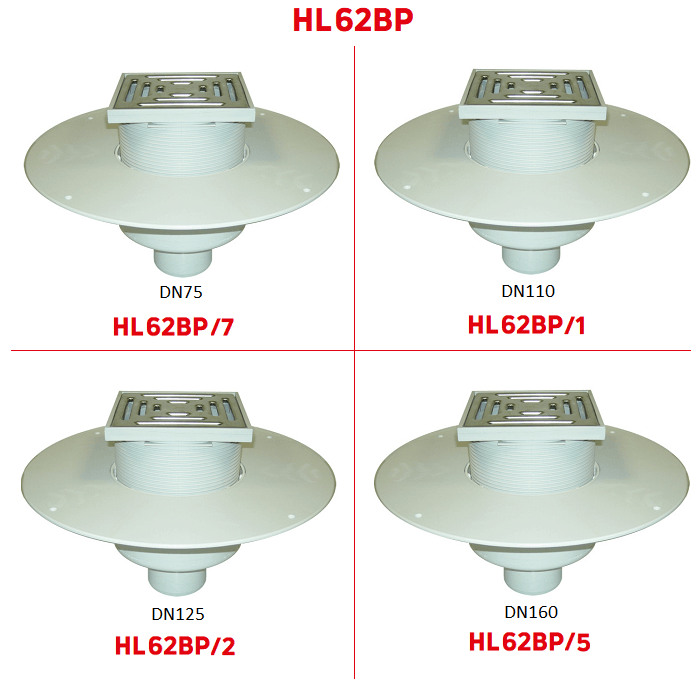

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL62BP/7. Диаметр выпуска DN75. Вес - 1603 г;

• HL62BP/1. Диаметр выпуска DN110. Вес - 1582 г;

• HL62BP/2. Диаметр выпуска DN125. Вес - 1577 г;

• HL62BP/5. Диаметр выпуска DN160. Вес - 1611 г.

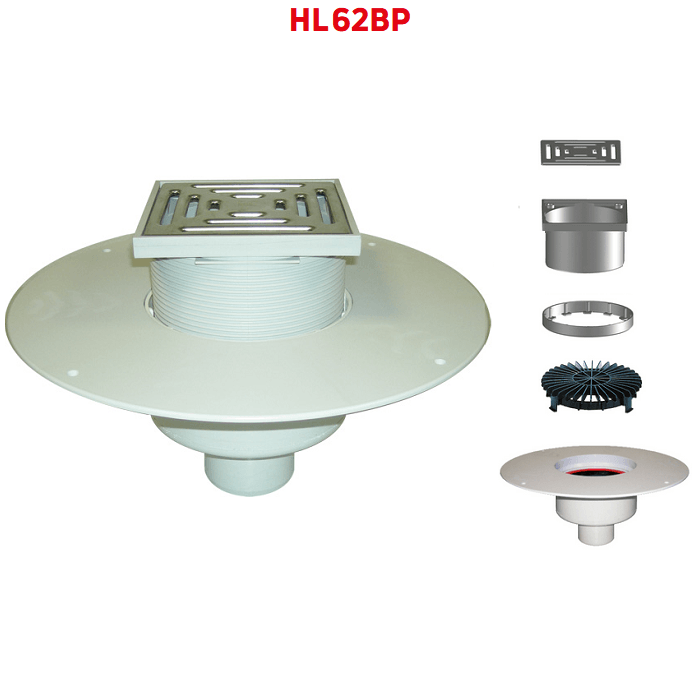

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• корпус и воротник (фартук) воронки изготовлены из ПВХ;

• надставной элемент с подрамником из полипропилена (ПП). Размер подрамника 150x150 мм;

• решетка размером 137x137 мм из нержавеющей стали;

• дренажное кольцо из ПП;

• плоский листвоуловитель из ПП.

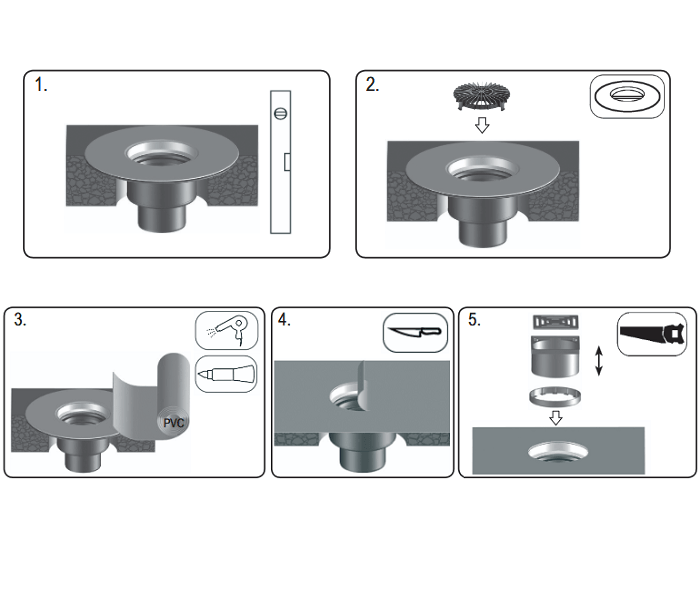

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко крепится на несущей конструкции (основании).

2. Кровельное покрытие (ПВХ мембрана) приваривается к верхней плоской поверхности «юбки» корпуса воронки.

3. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для водоотвода применяется безраструбная стальная или чугунная труба (SML), то необходимо использовать переходники серии HL9 с ПП/ПВХ на чугун/сталь.

4. Для исключения попадания посторонних предметов в ливнесток, на этапе монтажа, в корпус установите плоский листвоуловитель. А после окончания монтажа его удалите и вставьте уже дренажное кольцо, надставной элемент и установите решетку.

5. При необходимости создания двух и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, используйте дополнительные комплектующие HL - надставные элементы, удлинители, дренажные кольца, фланцы и т.п. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
