Кровельные воронки HL62BH с вертикальным выпуском битумным полотном надставным элементом и решеткой

HL62BH - кровельные водосточные воронки с полимербитумным полотном, вертикальным выпуском, с надставным регулируемым элементом и решеткой из нержавеющей стали. В комплект поставки входит дренажное кольцо.

Корпус воронки теплоизолирован (имеет двойную стенку, в которой находится воздух).

Применяются для эксплуатируемой плоской кровли и служат для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации. Рекомендуются для наплавляемых гидроизоляционных материалов кровли на основе битума.

Гидроизоляционное полимербитумное полотно размером 500x500 мм приварено к корпусу воронки и запрессовано фланцем.

Надставной элемент может подрезаться на требуемую высоту. Решетка препятствует попаданию различного мусора в систему ливневой канализации.

Обратите внимание. Водосточные воронки HL серии 62BH, в зависимости от модели, различаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160 и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - от 2,078 до 2,112 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

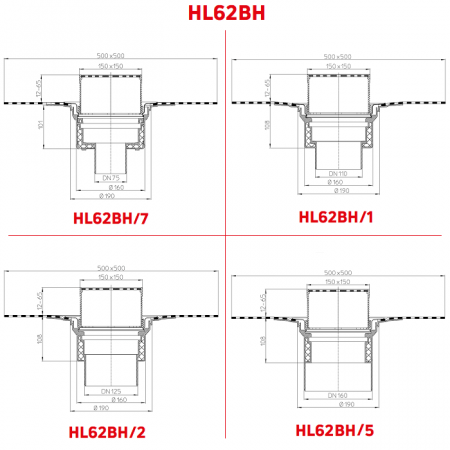

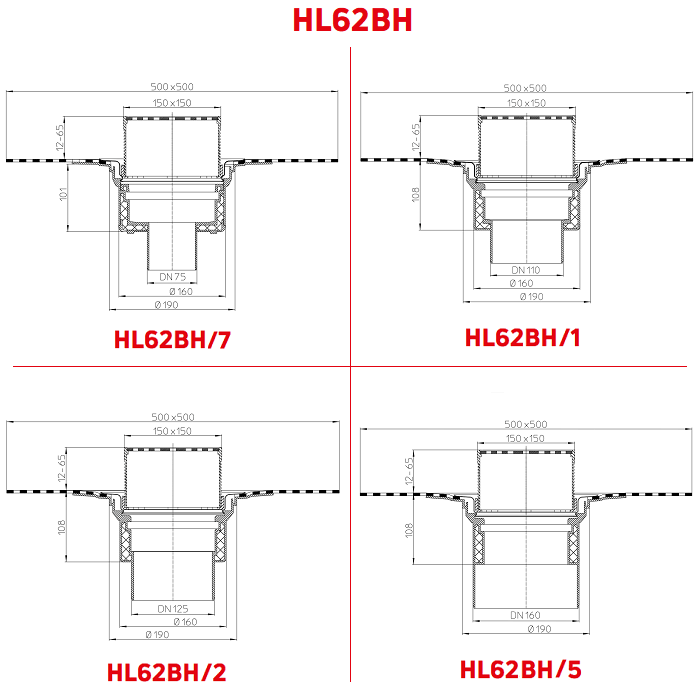

Разновидности и модели

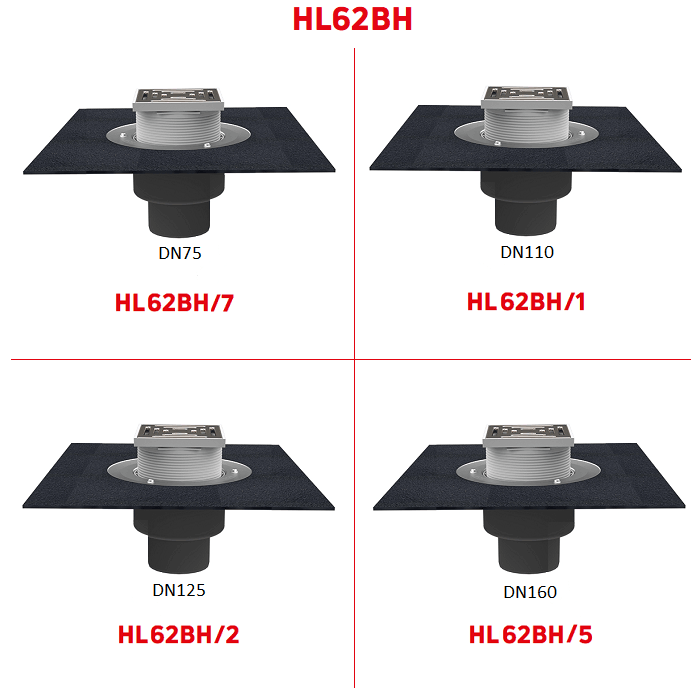

Вы можете выбрать и купить воронки серии 62BH следующих модификаций:

• HL62BH/7. Диаметр выпуска DN75. Пропускная способность - 6 л/с. Вес - 2104 г.

• HL62BH/1. Диаметр выпуска DN110. Пропускная способность - 6 л/с. Вес - 2083 г.

• HL62BH/2. Диаметр выпуска DN125. Пропускная способность – 6 л/с. Вес - 2078 г.

• HL62BH/5. Диаметр выпуска DN160. Пропускная способность - 6 л/с. Вес - 2112 г.

•


Составные части и материалы

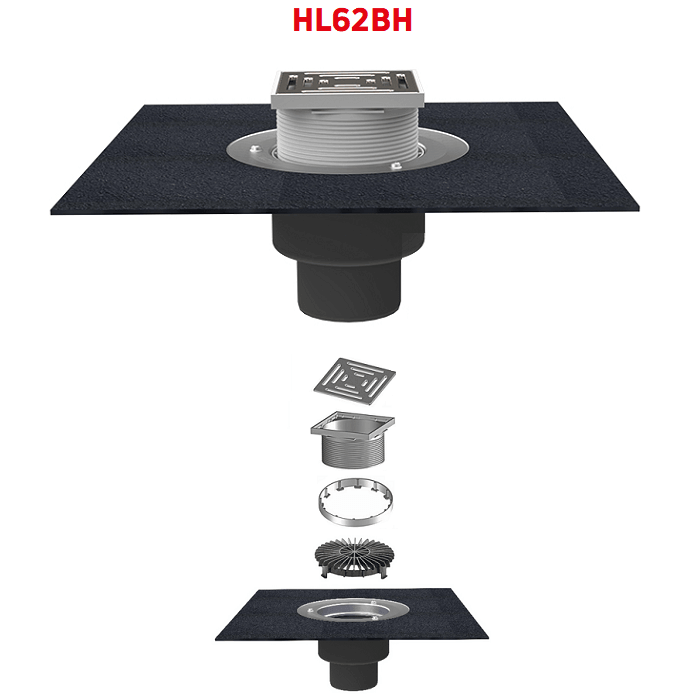

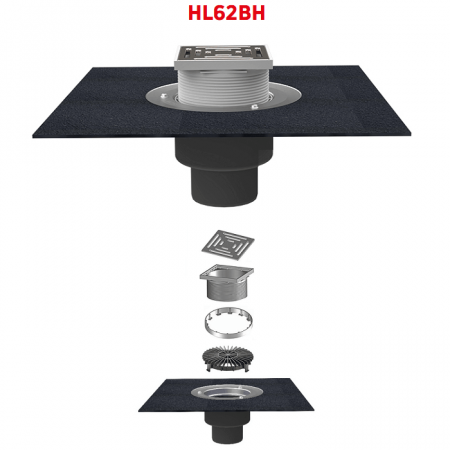

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• теплоизолированный корпус из полипропилена (ПП) и запрессованным с помощью профилированного нержавеющего фланца полимербитумным полотном размером 500x500 мм и толщиной 4 мм;

• надставной элемент из полипропилена (ПП)

• решетка из нержавеющей стали размером 137х137 мм;

• дренажный фланец надставного элемента;

• плоский листвоуловитель из ПП;

• монтажная заглушка из пластика.

Монтаж и установка

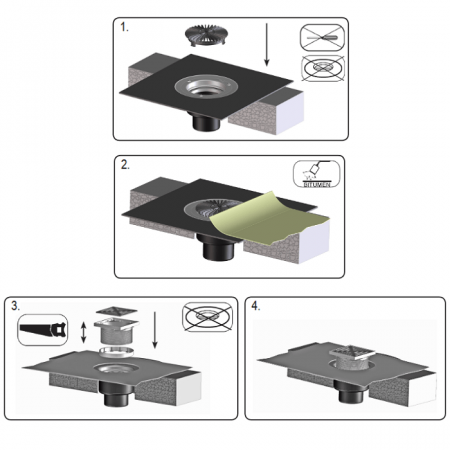

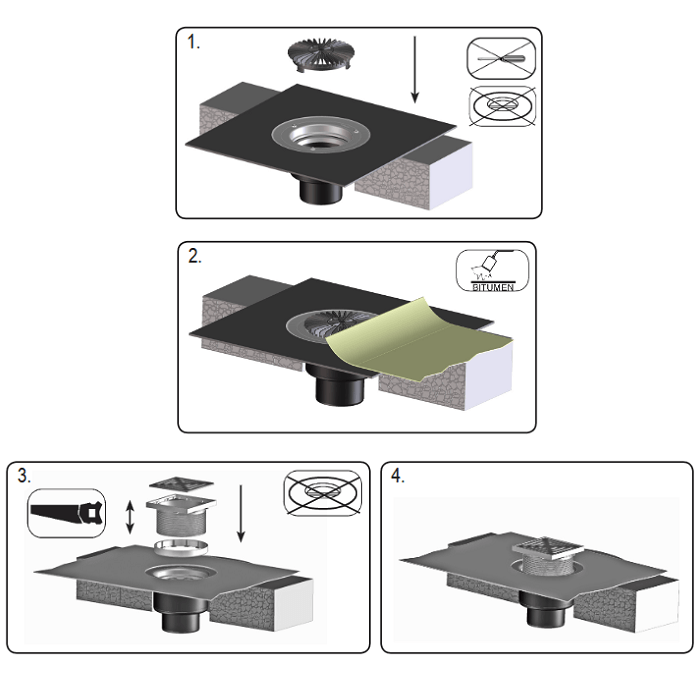

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой кровельной гидро-/пароизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с полимербитумным полотном воронки с перекрытием 100-150 мм.

3. Выпускной патрубок соединяется с любой канализационной раструбной трубой из ПВХ или ПП. Если для водоотвода используется стальная или чугунная безраструбная труба (SML), то необходимо применять соответствующие по размерам переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки устанавливается плоский листвоуловитель. После окончания монтажа его следует удалить, и вставить уже дренажное кольцо, надставной элемент и решетку.

5. При необходимости создания 2-х и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные надставные элементы HL, удлинители, дренажные кольца и фланцы. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного "пирога".

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
