Кровельные воронки HL62.1BP с электрообогревом для ПВХ мембран с вертикальным выпуском надставным элементом и решеткой

HL62.1BP - кровельные воронки с вертикальным выпуском и электроподогревом, корпусом из ПВХ, с надставным регулируемым элементом и решеткой из нержавеющей стали. Комплектуются дренажным кольцом.

Электрообогрев реализован саморегулирующимся нагревательным кабелем питанием 220 В и мощностью 10-30 Вт, встроенным в корпус приемной чаши воронки.

Предназначены для эксплуатируемой плоской кровли с гидроизоляцией из ПВХ мембран. Служат для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Кровельная гидро-/пароизоляционная ПВХ мембрана приваривается к верхней плоской поверхности (фартуку) корпуса воронки.

Корпус воронки теплоизолирован, т.е. имеет двойную стенку, в которой находится воздух.

Надставной элемент может подрезаться на требуемую высоту. При необходимости его можно нарастить с помощью удлинителя HL350.

Решетка предотвращает попадание в систему канализации различного мусора (листвы, веток) и посторонних предметов.

Обратите внимание. Водосточные ПВХ воронки HL серии 62.1BP, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160, а также небольшим расхождением по весу.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - от 1,71 до 1,75 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

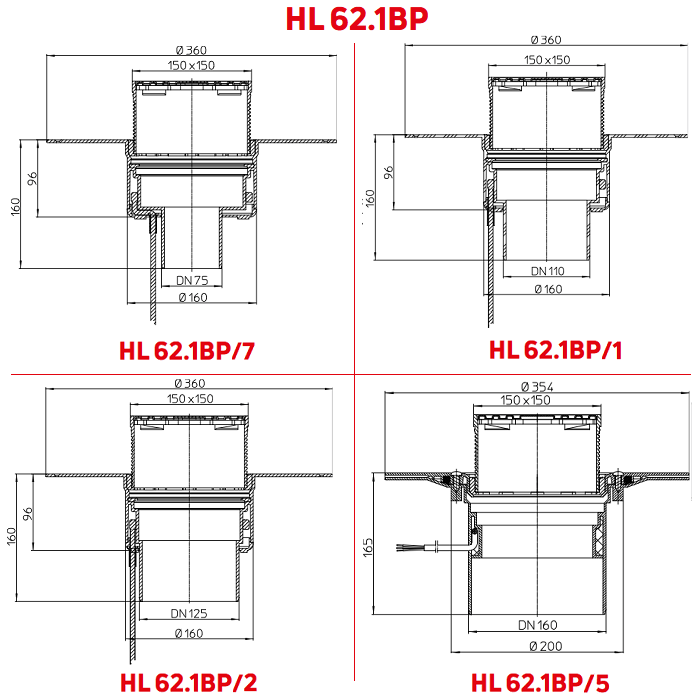

Разновидности и модели

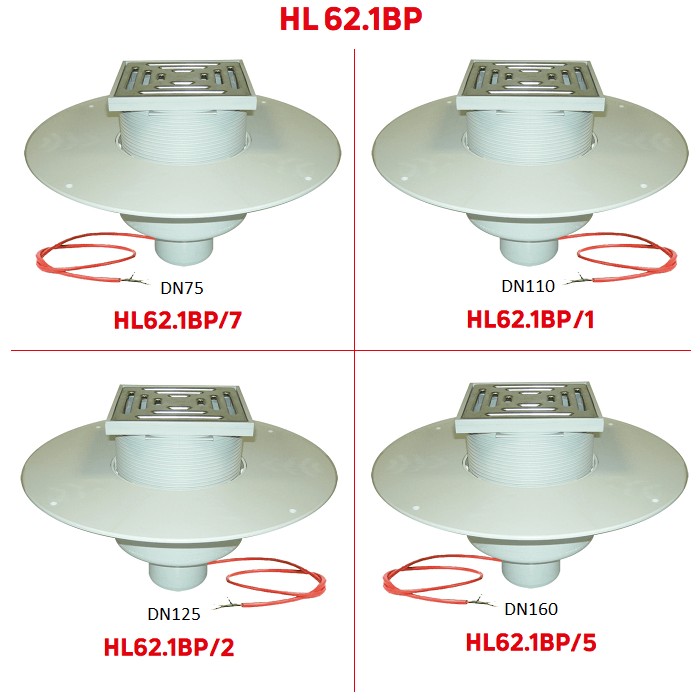

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL62.1BP/7. Диаметр выпуска DN75. Вес - 1743 г;

• HL62.1BP/1. Диаметр выпуска DN110. Вес - 1722 г;

• HL62.1BP/2. Диаметр выпуска DN125. Вес - 1717 г;

• HL62.1BP/5. Диаметр выпуска DN160. Вес - 1751 г.

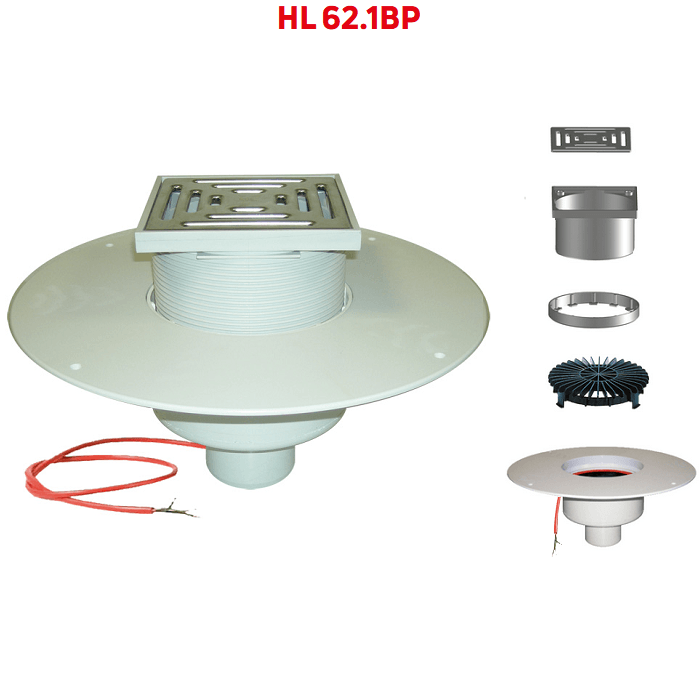

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• корпус и воротник (фартук) воронки выполнены из ПВХ;

• надставной элемент с подрамником из полипропилена (ПП). Размер подрамника 150x150 мм;

• решетка размером 137x137 мм из нержавеющей стали;

• нагревательный кабель с оболочкой из термопластичного эластомера на основе олефина;

• дренажное кольцо из ПП;

• плоский листвоуловитель из ПП.

Характеристики электроподогрева

Нагревательный элемент состоит из саморегулирующегося кабеля марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны и спаянный с кабелем подключения марки Oilflex 540 с другой стороны. Место спайки электроизолированно термоусадочной муфтой.

• Макс. температура поверхности кабеля/ обогреваемой поверхности - +80°C/+65°C;

• Напряжение питания- 220-240 В;

• Класс защиты - IP67;

• Номинальная мощность при 10°С - 40 Вт/м;

• Длина греющей части - 0,38 м;

• Кабель подключения - длина 0,8 м, марка (3х1,0 мм2);

• Мин. радиус изгиба - 25 мм;

Теплоотдача нагревательного элемента (соответственно и энергопотребление) линейно зависит от температуры окружающего воздуха. Например при +5°C - 17,10 Вт, при 0°C - 18,24 Вт, при -5°C - 19,0 Вт, при -10°C - 20,33 Вт.

Подключение кабеля воронки к сети 220В осуществляется через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс).

Монтаж и установка

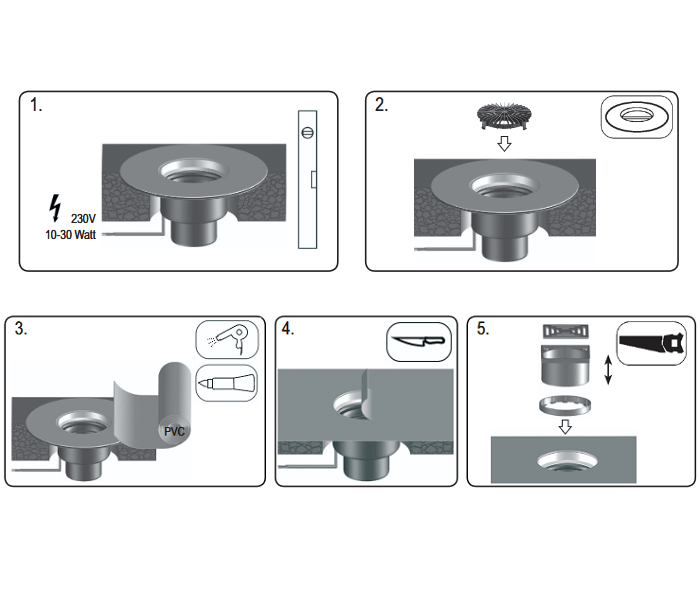

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко крепится на несущей конструкции (основании).

2. Кровельное покрытие (ПВХ мембрана) приваривается к верхней плоской поверхности «юбки» корпуса воронки.

3. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для водоотвода применяется безраструбная стальная или чугунная труба (SML), то необходимо использовать переходники серии HL9 с ПП/ПВХ на чугун/сталь.

4. Для исключения попадания посторонних предметов в ливнесток, на этапе монтажа, в корпус установите плоский листвоуловитель. А после окончания монтажа его удалите и вставьте уже дренажное кольцо, надставной элемент и установите решетку.

5. При необходимости создания двух и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, используйте дополнительные комплектующие HL - надставные элементы, удлинители, дренажные кольца, фланцы и т.п. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
