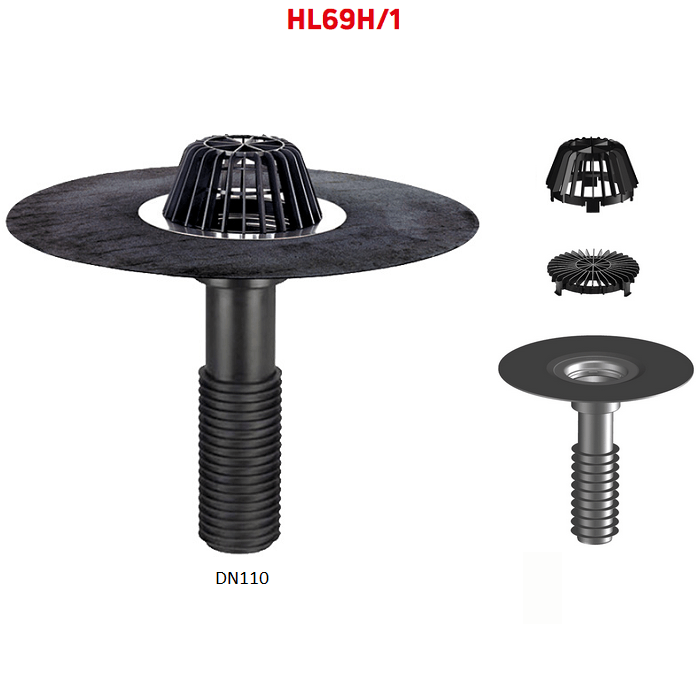

Универсальная ремонтная вертикальная кровельная воронка HL69H/1 с выпуском DN110 листвоуловителем и полимербитумным полотном

HL69H/1 - универсальная кровельная воронка с вертикальным выпуском DN110, полотном из полимербитума, листвоуловителем и удлиненным выпускным патрубком с уплотнительными кольцами.

Рекомендуются для неэксплуатируемой плоской кровли и предназначены для использования при ремонте и наращивании кровельного пирога (вставляется в существующую воронку), а также для соединения с трубой из любого материала (чугун, сталь, пластик).

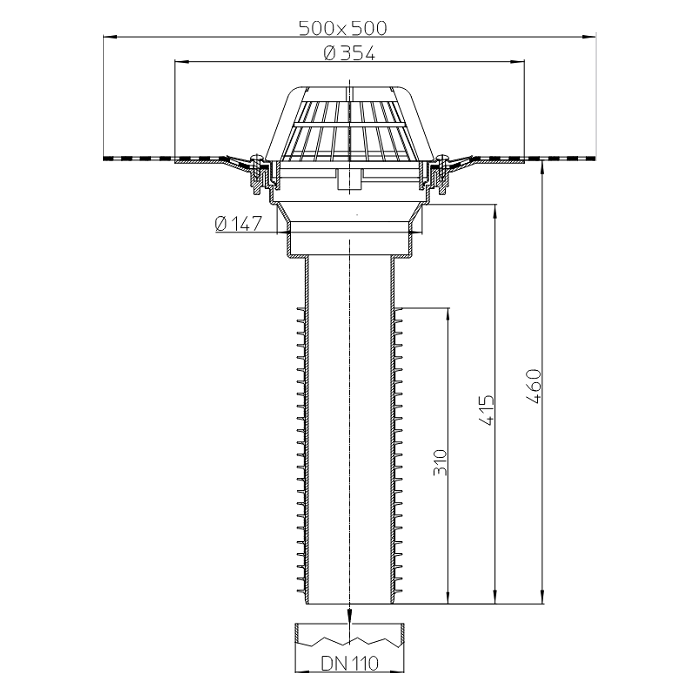

Особенность. На внешней стороне длинного выпускного патрубка есть гибкие резиновые уплотнительные кольца. Длина такой «юбки» - 310 мм. Именно за счет такой конструкции, выпуск воронки просто, прочно и надежно вставляется внутрь. Для герметичного соединения достаточно 3-х колец «юбки».

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - DN110 (мин./макс. внутренний диаметр трубы - 100/108 мм);

• Пропускная способность - 7,8 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 385х385х385 мм (объем - 0,057067 куб.м.);

• Вес - 2,33 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части и элементы воронки HL69H/1, материалы их изготовления, комплект поставки.

• корпус воронки из полипропилена (ПП) с гидроизоляционным полимербитумным полотном 500x500 мм запрессованным фланцем из нержавеющей стали и выпускным патрубком с эластичными кольцами;

• листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Cлой кровельной гидро-/пароизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с полотном воронки с перекрытием в 100-150 мм.

3. Выпускной патрубок соединяется с любой канализационной раструбной трубой из ПВХ, ПП, и с безраструбными трубами из стали и чугуна без каких-либо дополнительных элементов и компенсаторов (в них нет необходимости). За счет длинного патрубка выпуска и колец на его поверхности, воронка не имеет жесткого соединения с трубой и может двигаться в ней, сохраняя при этом герметичность соединения.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус временно устанавливается плоский листвоуловитель, а после окончания монтажа - штатный высокий уловитель листвы.
