Вертикальная воронка HL62P/1 для ПВХ мембран с выпуском DN110 и листвоуловителем

HL62P/1 - кровельная воронка с корпусом из ПВХ и вертикальным выпуском DN110, с листвоуловителем. Предназначена к использованию на плоской неэксплуатируемой кровли из ПВХ мембран. Служит для отвода талой и дождевой воды с ее поверхности в систему внутренней водосточной канализации.

Рекомендуется к применению с кровельными ПВХ-мембранными материалами, которые наплавляются на фартук воронки.

Листвоуловитель предотвращает попадание в систему канализации различного мусора и посторонних предметов, например веток, листвы и т.п.

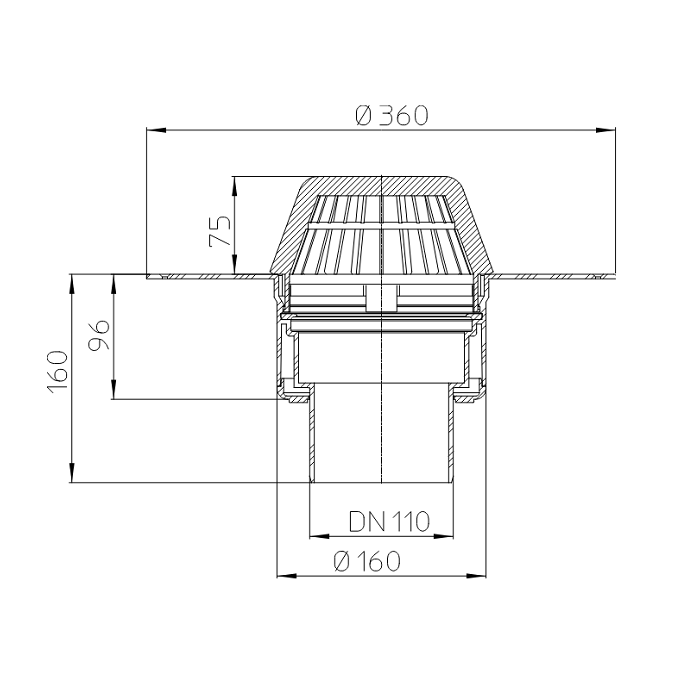

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 110 мм;

• Пропускная способность - 7,85 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50°C до +100°C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,29 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

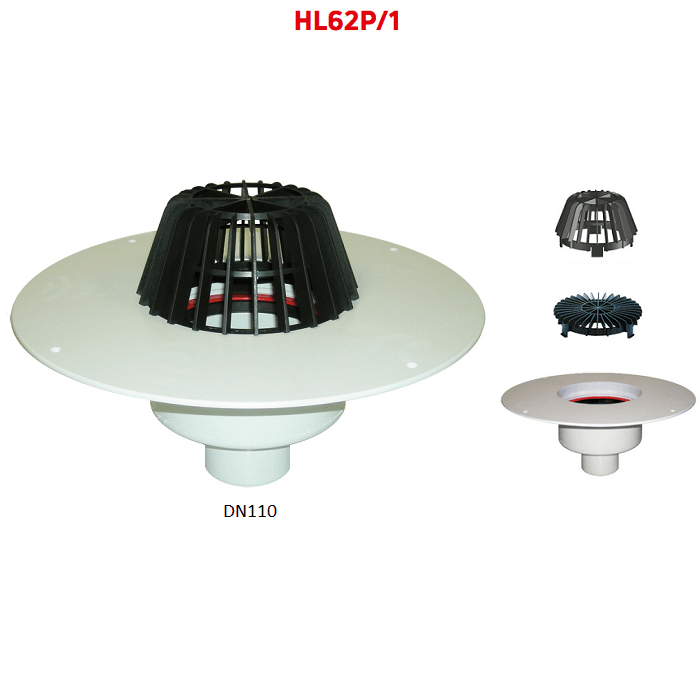

Смотрите составные части и элементы воронки HL62P/1, материалы их изготовления, комплект поставки.

• корпус и воротник воронки изготовлены из ПВХ, причем корпус теплоизолированный (имеет двойную стенку водоприемной чаши);

• высокий листвоуловитель из полипропилена (ПП) Ø 170 мм и высотой 100 мм;

• плоский листвоуловитель из ПП.

Монтаж и установка

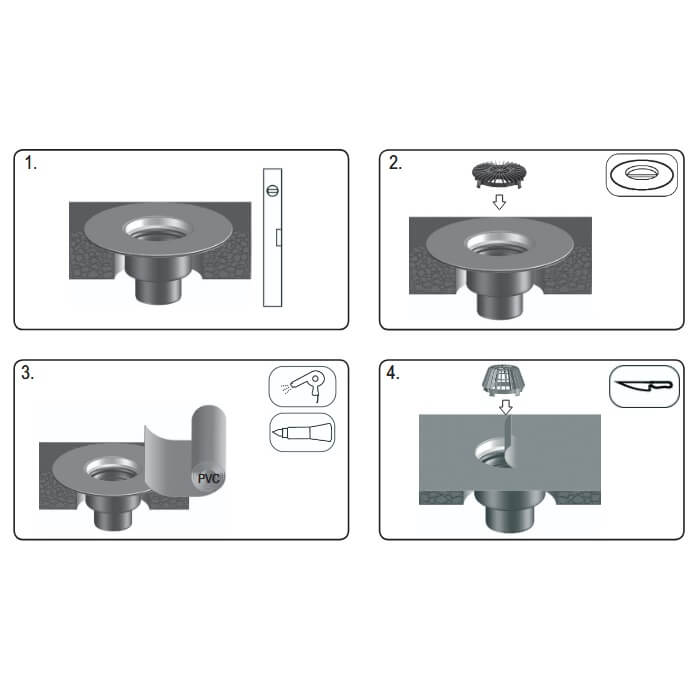

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки необходимо жестко закрепить на несущей конструкции основания.

2. ПВХ мембрана кровли приваривается к верхней плоской поверхности «фартука» корпуса воронки.

3. Патрубок выпуска соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для канализации применяется безраструбная стальная или чугунная труба (SML), то необходимо использовать переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. Для исключения попадания посторонних предметов в ливнесток (до завершения монтажных работ) в корпус устанавливается плоский листвоуловитель. А после окончания монтажа он удаляется, и вставляется уже штатный высокий листвоуловитель.

5. Если необходимо создать два и более слоя паро- /гидроизоляции, отвести воду с нескольких уровней, при применении воронки на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, следует использовать дополнительные комплектующие HL – надставные элементы, удлинители, дренажные кольца, фланцы и т.п. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
