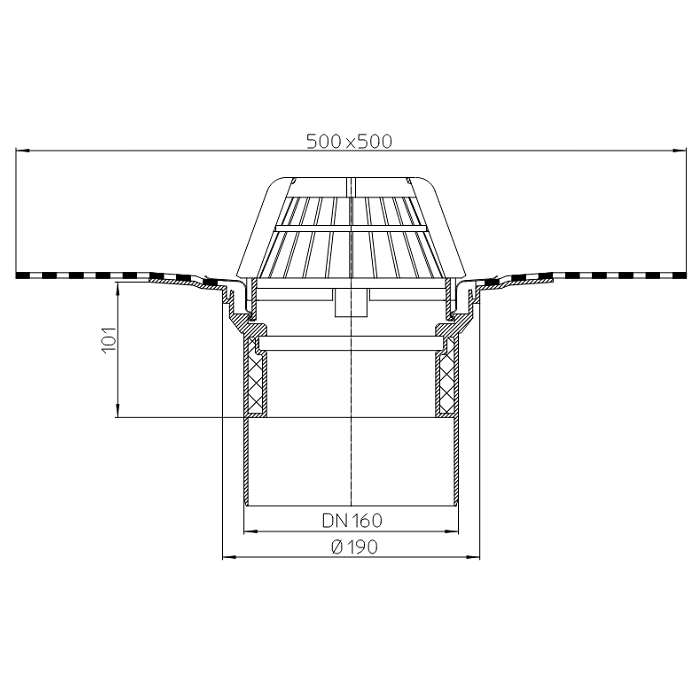

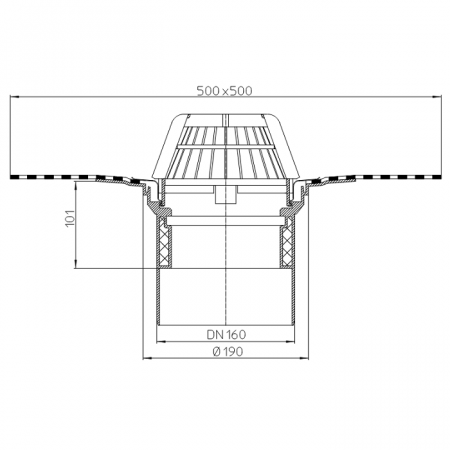

Вертикальная воронка HL62H/5 с выпуском DN160 битумным полотном и листвоуловителем

HL62H/5 - кровельная водосточная воронка с полимербитумным полотном, листвоуловителем и вертикальным выпуском DN 160. Предназначена для плоской неэксплуатируемой кровли и используется для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Рекомендуется для наплавляемых гидроизоляционных материалов на основе битума.

Гидроизоляционное полимербитумное полотно размером 500x500 мм приварено к корпусу воронки и запрессовано фланцем.

Листвоуловитель предотвращает попадание в систему канализации различного мусора и посторонних предметов, например веток, листвы.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 160 мм;

• Пропускная способность – 14,1 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,86 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

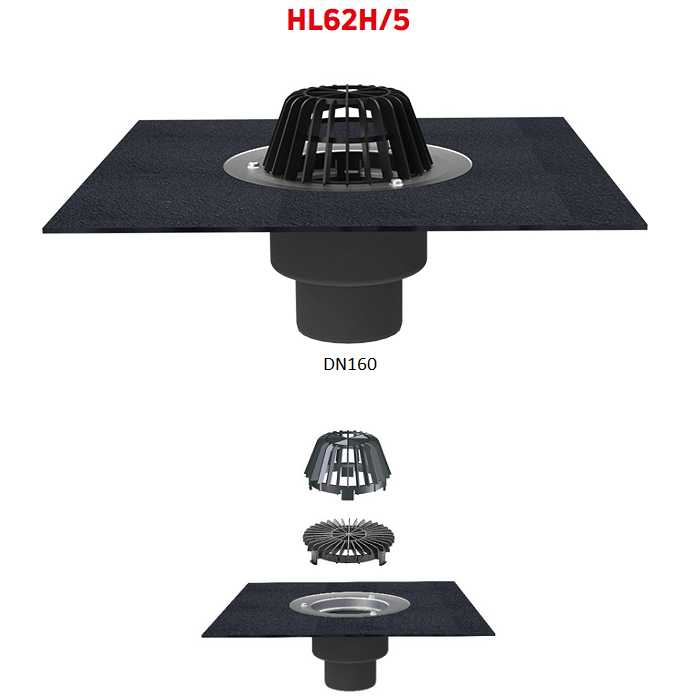

Смотрите составные части и элементы воронки HL62H/5, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с теплоизоляцией, с приваренным полимербитумным полотном размером 500x500 мм и толщиной 4 мм, запрессованным фланцем из нержавейки;

• высокий листвоуловитель Ø 160 мм и высотой 100 мм из полипропилена (ПП);

• плоский листвоуловитель из полипропилена;

• пластиковая монтажная заглушка.

Монтаж и установка

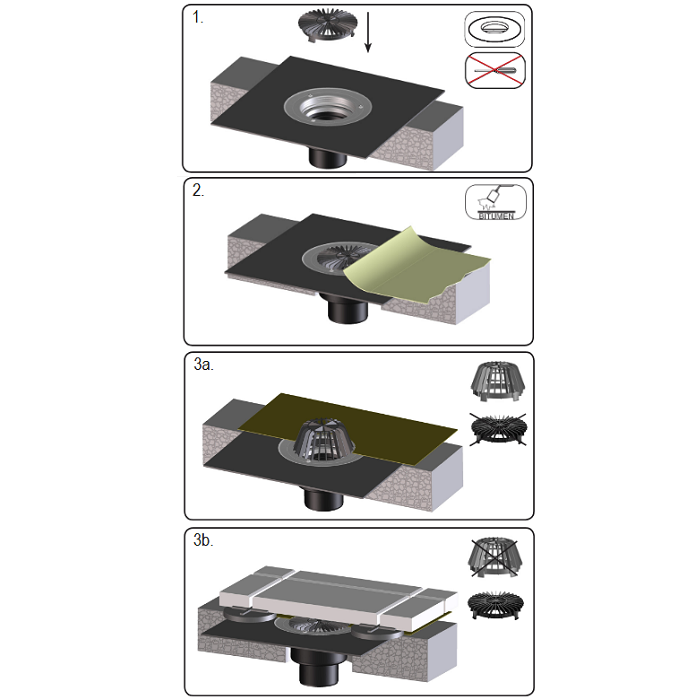

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции. Для этого необходимо отогнуть края гидроизоляционного полотна и получить доступ к четырем крепежным отверстиям на ее корпусе.

2. Слой кровельной гидро-/пароизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с полимербитумным полотном воронки с перекрытием 100-150 мм.

3. Выпускной патрубок воронки соединяется с любой канализационной раструбной трубой из ПВХ или ПП. Если для водоотвода используется стальная или чугунная безраструбная труба (SML), то необходимо применять переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки устанавливается плоский уловитель листвы. После окончания монтажа его следует удалить, и вставить уже штатный высокий листвоуловитель.

5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные надставные элементы, удлинители, дренажные кольца и фланцы. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
