Кровельная воронка HL62B/7 с вертикальным выпуском DN75 надставным элементом и решеткой

HL62B/7 - кровельная воронка с надставным регулируемым элементом и решеткой из нержавеющей стали, с вертикальным выпуском DN 75 и прижимным фланцем. Применяется на плоских эксплуатируемых кровлях и служит для отвода с их поверхности дождевой и талой воды во внутренний водосток дождевой канализации.

Надставной элемент (трап) регулируется, т.е. может подрезаться на требуемую высоту. Решетка из нержавейки препятствует попаданию различного мусора в систему ливневой канализации.

Профилированный фланец из нержавеющей стали предназначен для механического крепления(зажима) кровельной гидро - или пароизоляции.

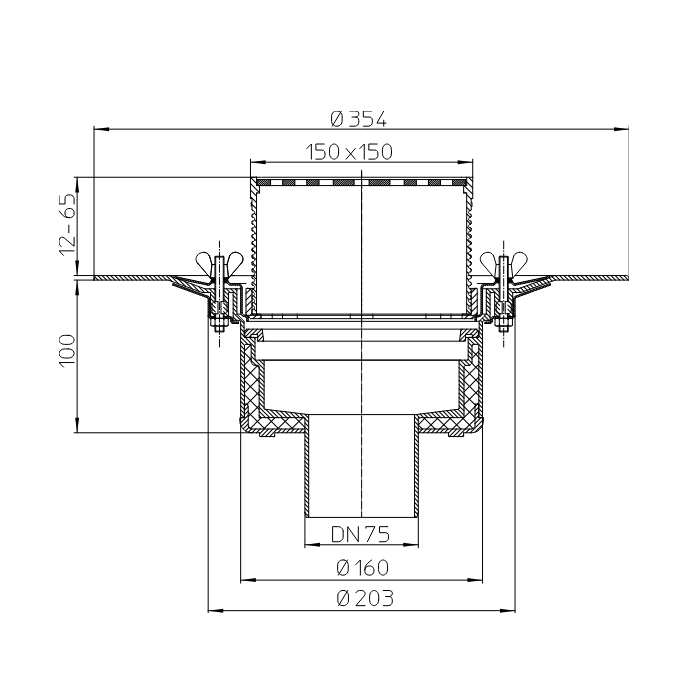

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75 мм;

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,8 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

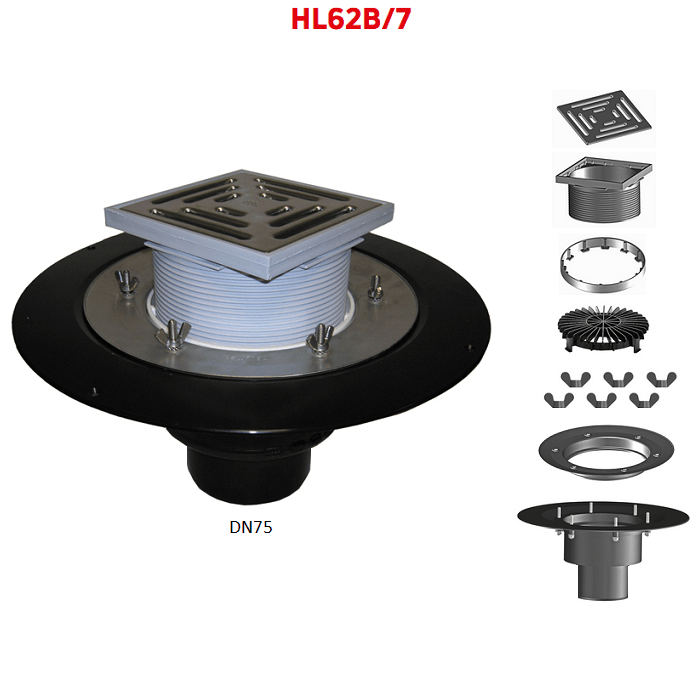

Составные части и материалы

Смотрите составные части и элементы воронки HL62B/7, материалы их изготовления, комплект поставки.

• корпус воронки из полипропилена (ПП) с теплоизоляцией и жестко закреплёнными шестью стальными посадочными штифтами;

• надставной элемент из полипропилена (ПП), с решеткой из нержавеющей стали размером 137х137 мм;

• профилированный прижимной фланец из нержавеющей стали;

• дренажный фланец надставного элемента;

• плоский листвоуловитель из ПП;

• набор для крепежа фланца - барашковая гайка для ручной затяжки, шестигранная гайка и стопорная шайба из нержавейки (по 6 шт.);

• монтажная заглушка.

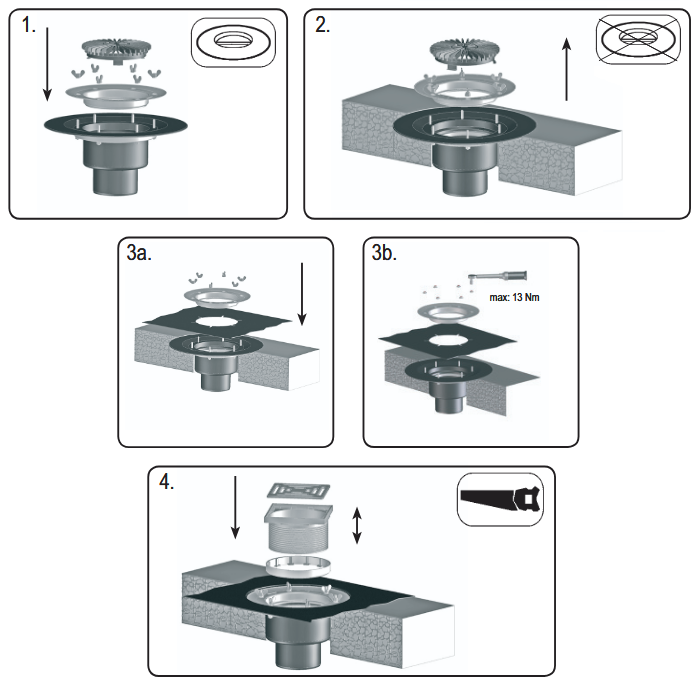

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой гидроизоляции или пароизоляции зажать фланцем с помощью крепежных элементов.

3. Выпускной патрубок воронки соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для водоотвода используется стальная или чугунная безраструбная труба (SML), то необходимо применять переходники HL9 с ПП/ПВХ на чугун/сталь.

4. До завершения монтажных работ (для исключения попадания посторонних предметов в ливнесток), в корпус воронки устанавливается плоский листвоуловитель. После окончания монтажа он вытаскивается и вставляется уже надставной элемент с решеткой.

5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные надставные элементы, удлинители, дренажные кольца и фланцы. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
