Кровельная воронка HL62/7 с вертикальным выпуском DN75 и листвоуловителем

HL62/7 - кровельная воронка с вертикальным выпуском DN 75, зажимным фланцем и листвоуловителем, с теплоизолированным корпусом. Предназначена для применения на неэксплуатируемой плоской кровле и используется для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Листвоуловитель предотвращает попадание в систему канализации различного мусора и посторонних предметов, например веток, листвы и т.п.

Профилированный фланец из нержавеющей стали служит для зажима (механического крепления) кровельной гидро - или пароизоляции.

Воронка рекомендуется для любых гидроизоляционных полимерных мембран.

Технические характеристики

• Направление выпуска - вертикальное;

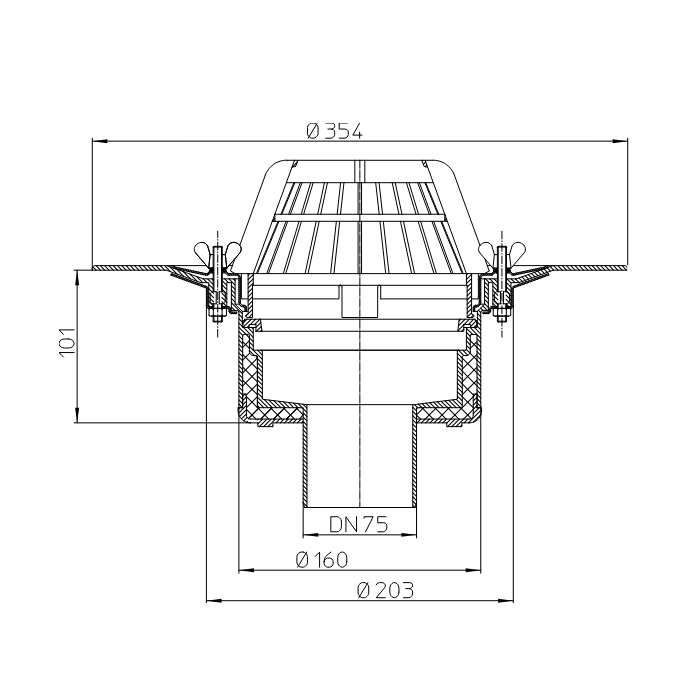

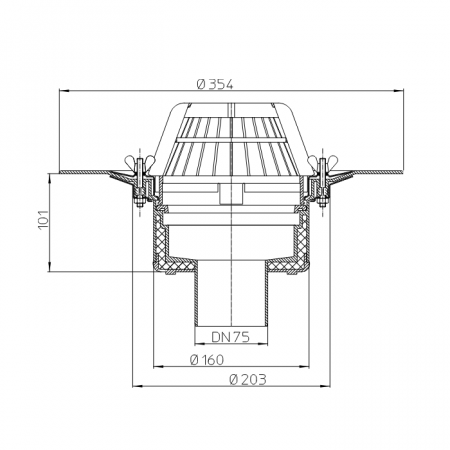

• Диаметр выпускного патрубка - 75 мм;

• Пропускная способность – 9,9 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,51 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

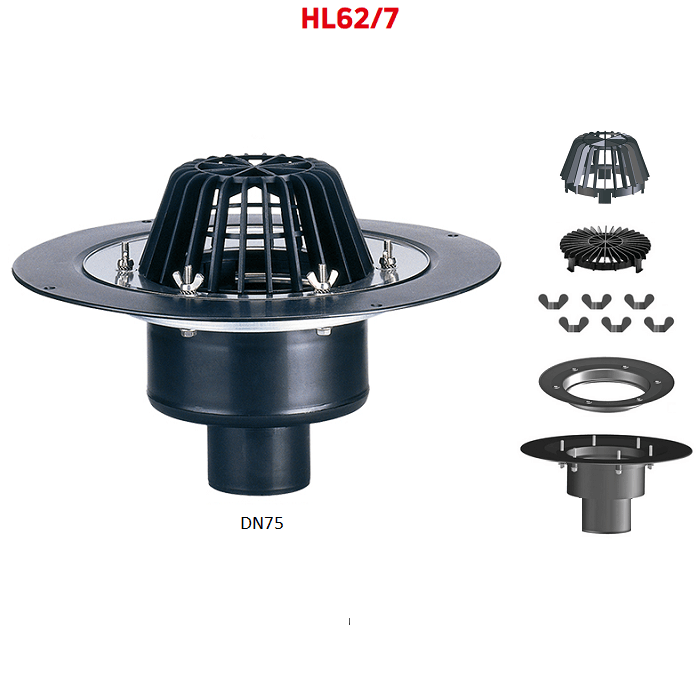

Составные части и материалы

Смотрите составные части и элементы воронки HL62/7, материалы их изготовления, комплект поставки.

• корпус воронки изготовлен из полипропилена (ПП) и теплоизолирован (двойная стенка), имеет шесть жестко закреплённых стальных посадочных штифтов;

• высокий листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП;

• профилированный прижимной фланец из нержавеющей стали;

• набор для крепежа фланца включает барашковые гайки для ручной затяжки, шестигранные гайки и стопорные шайбы из нержавеющей стали (по 6 шт.);

• монтажная заглушка из пластика.

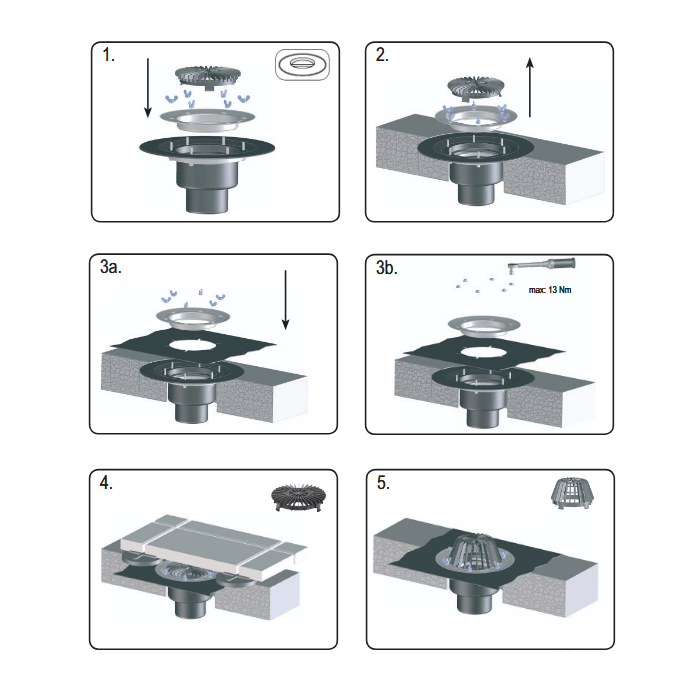

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции-основании.

2. Слой гидроизоляции или пароизоляции зажать фланцем с помощью крепежных элементов.

3. Выпускной патрубок воронки соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если в ливневой канализации применяется безраструбная стальная или чугунная труба (SML), то необходимо использовать переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. Для исключения попадания посторонних предметов в ливнесток (до завершения монтажных работ) в корпус воронки установить плоский листвоуловитель. А после окончания монтажа его надо удалить, и вставить уже штатный высокий листвоуловитель.

5. При необходимости создания двух и более слоев гидро- или пароизоляциии, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, используйте различные дополнительные компоненты HL - надставные элементы, удлинители, дренажные кольца, фланцы и т.п. Это позволит решить проблему отвода воды с кровли любой конструкции, вне зависимости от состава и высоты кровельного «пирога».

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
