Вертикальная воронка HL62.1BH/2 с электрообогревом битумным полотном надставным элементом с решеткой и выпуском DN125

HL 62.1 BH/2 - кровельная воронка с электроподогревом, полимербитумным полотном, с вертикальным выпуском DN 125, с надставным регулируемым элементом и решеткой из нержавеющей стали. Применяется для плоской эксплуатируемой кровли и служит для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Гидроизоляционное полимербитумное полотно размером 500x500 мм приварено к корпусу воронки и запрессовано фланцем.

Электрообогрев выполнен саморегулирующимся нагревательным кабелем питанием 220 В и мощностью 10-30 Вт, встроенным в теплоизолированный корпус приемной чаши воронки.

Надставной элемент (трап) может подрезаться на требуемую высоту. Решетка препятствует попаданию мусора в систему ливневой канализации.

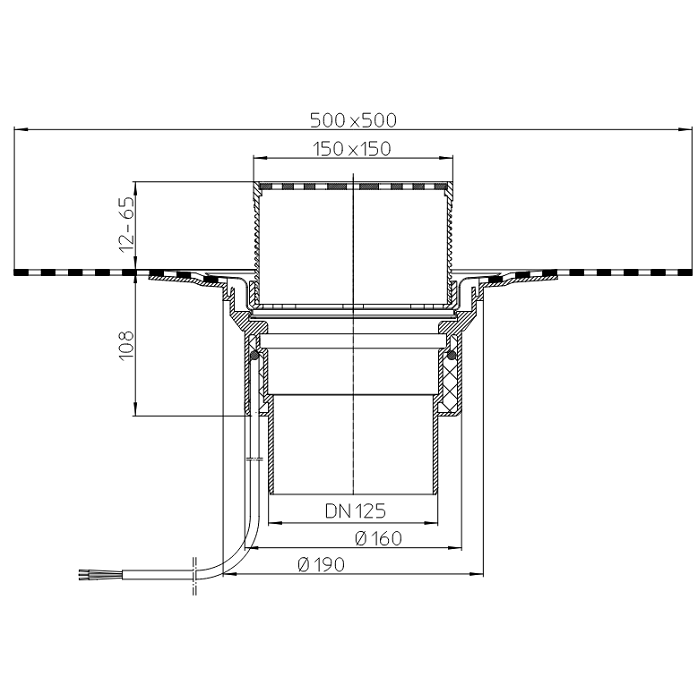

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 125 мм;

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 2,21 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

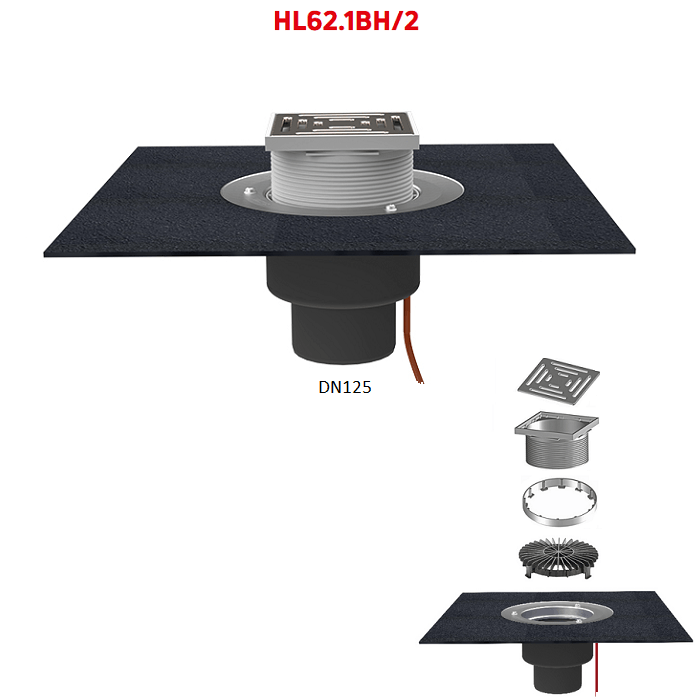

Составные части и материалы

Смотрите составные части и элементы водосточной воронки HL62.1BH/2, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с теплоизоляцией и запрессованным с помощью нержавеющего фланца полимербитумным полотном размером 500x500 мм и толщиной 4 мм;

• надставной элемент из полипропилена (ПП), с решеткой из нержавеющей стали размером 137х137 мм;

• дренажный фланец надставного элемента;

• плоский листвоуловитель из ПП;

• нагревательный кабель с оболочкой из термопластичного эластомера на основе олефина;

• пластиковая монтажная заглушка.

Характеристики электроподогрева

Нагревательный элемент состоит из саморегулирующегося кабеля марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны и спаянный с кабелем подключения марки Oilflex 540 с другой. Место спайки электроизолировано термоусадочной муфтой.

• Макс. температура поверхности кабеля/ обогреваемой поверхности - +80°C/+65°C;

• Мин. температура применения - -60°C;

• Напряжение питания - 220-240 В;

• Класс защиты - IP67;

• Номинальная мощность при 10°С - 40 Вт/м;

• Длина греющей части - 0,38 м;

• Кабель подключения - длина 0,8 м, марка (3х1,0 мм2);

• Мин. радиус изгиба - 25 мм;

• Предохранитель - 10 А (характеристика типа С).

• Теплоотдача нагревательного элемента (соответственно и энергопотребление) линейно зависит от температуры окружающего воздуха, например при +5°C - 17,1 Вт, при 0°C - 18,24 Вт, при -5°C - 19 Вт, при -10°C - 20,33 Вт.

Монтаж и установка

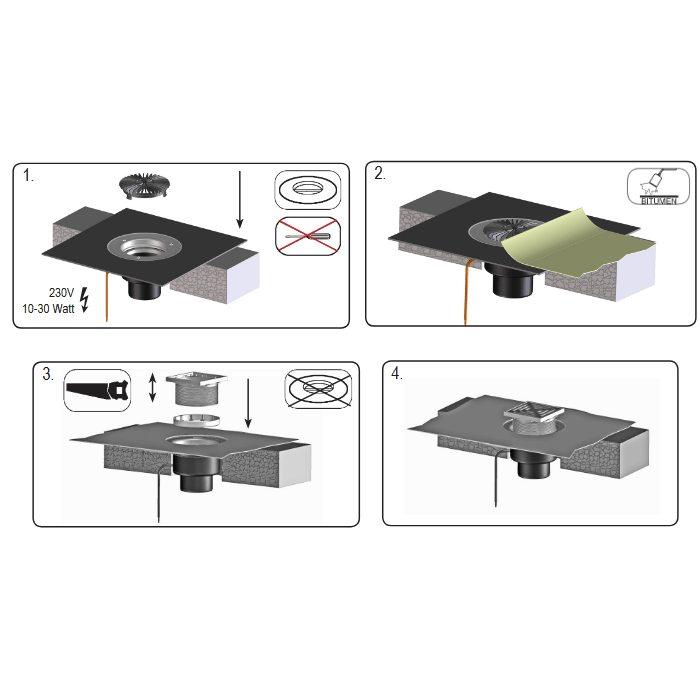

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой кровельной гидро-/пароизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с полимербитумным полотном воронки с перекрытием 100-150 мм.

3. Выпускной патрубок с любой канализационной раструбной трубой из ПВХ или ПП. Если для водоотвода используется стальная или чугунная безраструбная труба (SML), то необходимо применять переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки устанавливается плоский листвоуловитель. После окончания монтажа его следует удалить, и вставить уже надставной элемент и решетку.

5. При необходимости создания 2-х и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные надставные элементы (удлинители, дренажные кольца и т.п.). Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

6. Из корпуса воронки выведен кабель подключения длиной 0,8 м. Его подсоединение осуществляется к сети 220 В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс). В качестве автоматизации управления электрообогревом и в целях экономии электроэнергии, можно применять различные системы управления, например термостат.
