Кровельная воронка HL62.1B/7 с электрообогревом надставным элементом c решеткой и вертикальным выпуском DN75

HL62.1B/7 - кровельная водосточная воронки с электроподогревом и вертикальным выпуском DN 75, c надставным регулируемым элементом и решеткой из нерж.стали, с прижимным фланцем. Предназначена для эксплуатируемой плоской кровли и служит для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Электрообогрев реализован саморегулирующимся нагревательным кабелем питанием 220 В и мощностью 10-30 Вт, который встроен в теплоизолированный корпус приемной чаши воронки.

Надставной элемент можно регулировать по высоте подрезанием или подпиливанием.

Решетка предотвращает попадание в систему канализации различного мусора и посторонних предметов.

Профилированный фланец служит для зажима (механического крепления) кровельной гидро - или пароизоляции.

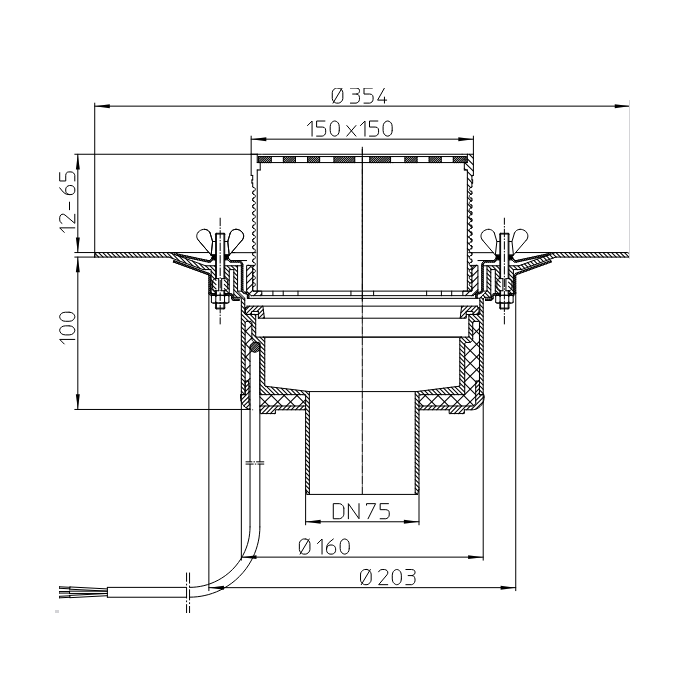

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75 мм;

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм (объем 0,0267 куб.м);

• Вес - 1,94 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

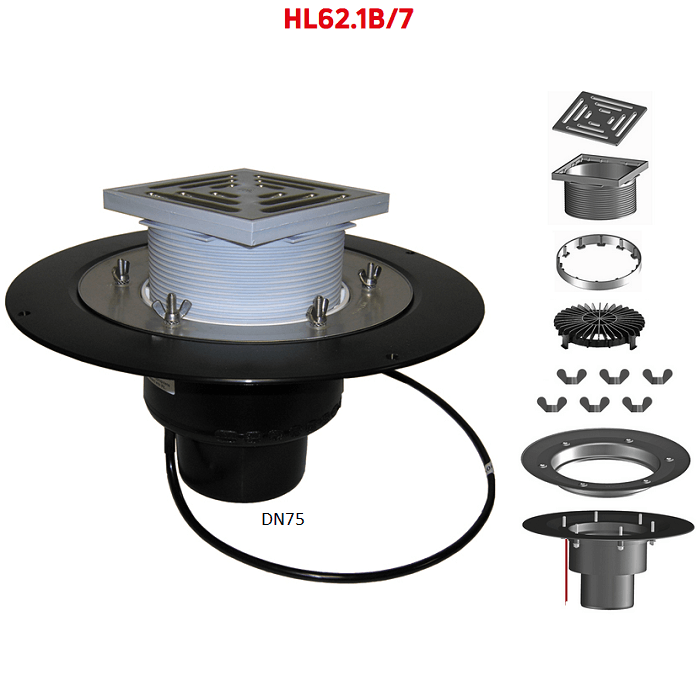

Составные части и материалы

Смотрите составные части и элементы воронки HL62.1B/7, материалы их изготовления, комплект поставки.

• корпус воронки из полипропилена (ПП) с теплоизоляцией, с жестко закреплёнными шестью стальными посадочными стальными штифтами;

• надставной элемент из полипропилена (ПП), с подрамником из полипропилена размером 150х150 мм и решеткой из нержавеющей стали 137x137 мм;

• профилированный прижимной фланец из нерж.стали;

• дренажный фланец надставного элемента;

• плоский листвоуловитель из ПП;

• набор для крепежа фланца - барашковая гайка для ручной затяжки, шестигранная гайка и стопорная шайба из нержавейки (по 6 шт.);

• нагревательный кабель с оболочкой из термопластичного эластомера на основе олефина;

• монтажная заглушка.

Характеристики электроподогрева

Нагревательный элемент состоит из саморегулирующегося кабеля марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны и спаянный с кабелем подключения марки Oilflex 540 с другой стороны. Место спайки электроизолированно термоусадочной муфтой.

• Макс. температура поверхности кабеля/ обогреваемой поверхности - +80°C/+65°C;

• Мин. температура применения – -60°C;

• Напряжение питания- 220-240 В;

• Класс защиты - IP67;

• Номинальная мощность при 10°С - 40 Вт/м;

• Длина греющей части - 0,38 м;

• Кабель подключения - длина 0,8 м, марка (3х1,0 мм2);

• Мин. радиус изгиба - 25 мм;

• Предохранитель - 10 А (характеристика типа С).

Теплоотдача нагревательного элемента (соответственно и энергопотребление) линейно зависит от температуры окружающего воздуха, например при +5°C - 17,10 Вт, при 0°C - 18,24 Вт, при -5°C - 19,0 Вт, при -10°C - 20,33 Вт.

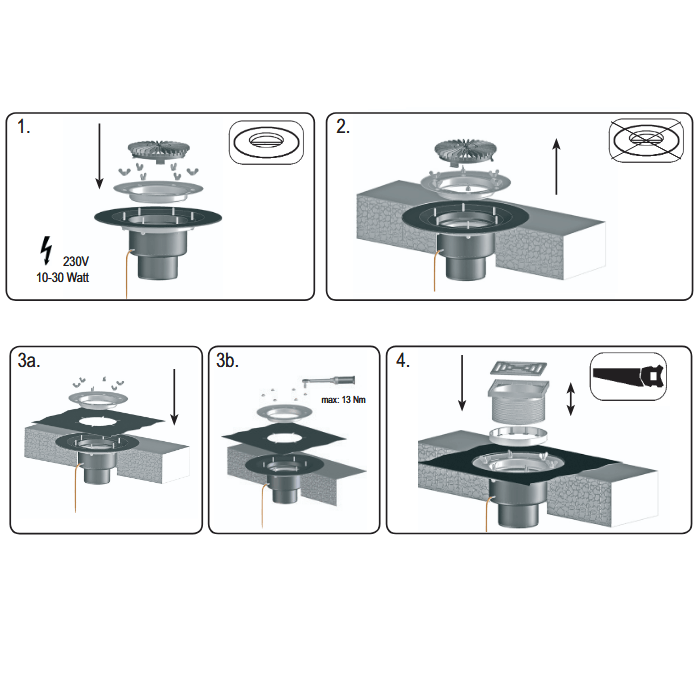

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой гидроизоляции или пароизоляции зажать фланцем с помощью крепежных элементов.

3. Выпускной патрубок воронки соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если в ливневой канализации (для водоотвода) применяется стальная или чугунная безраструбная труба (SML), то необходимо использовать переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. Для исключения попадания посторонних предметов в ливнесток (до завершения монтажных работ) в корпус воронки установить плоский листвоуловитель. А после окончания монтажа его следует удалить, и вставить надставной элемент (трап).

5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные надставные элементы, удлинители, дренажные кольца и фланцы. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».

6. Из корпуса воронки выведен кабель подключения (3х1,0мм2) длиной 0,8 м. Его подсоединение осуществляется к сети 220В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс). В качестве автоматизации управлением электрообогрева, а также в целях экономии электроэнергии, можно применять различные системы управления, например термостат.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
