Вертикальные трапы HL616H с выпуском DN110/160 полотном полимербитума с решеткой надставным элементом и мусороуловителем

HL616H - большие дворовые канализационные трапы с вертикальным выпуском DN110 или DN160, с полимербитумным полотном, решеткой, надставным элементом и корзиной-мусоросборником. Комплектуются сифоном с гидрозатвором или незамерзающим механическим запахозапирающим устройством.

Трапы, в зависимости от модели, могут комплектоваться решеткой из чугуна (нагрузка до 7 тонн), нержавеющей стали (нагрузка до 2,5 т) или полипропилена (нагрузка до 1,5 т).

В зависимости от типа затвора, используются для установки на улице, открытом воздухе, в неотапливаемых или отапливаемых помещениях и служат для отвода дождевых, талых, сточных вод с уровня горизонтальной поверхности в канализацию.

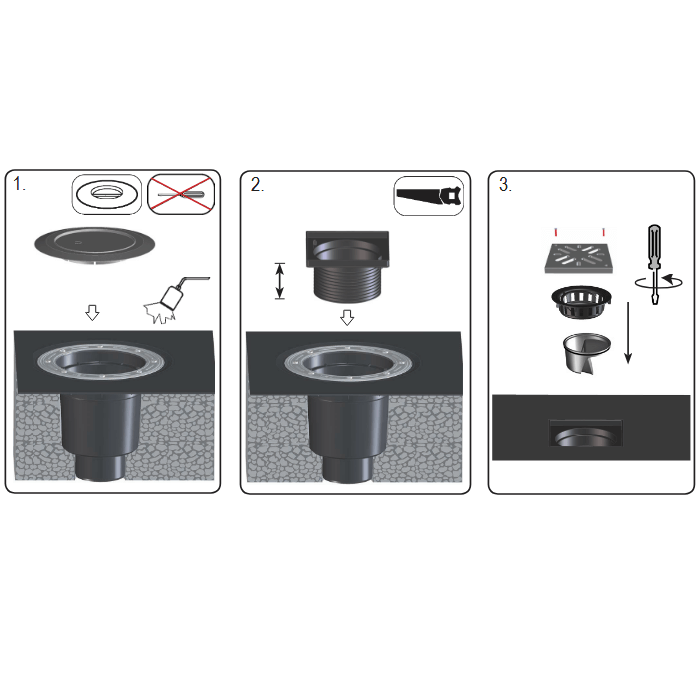

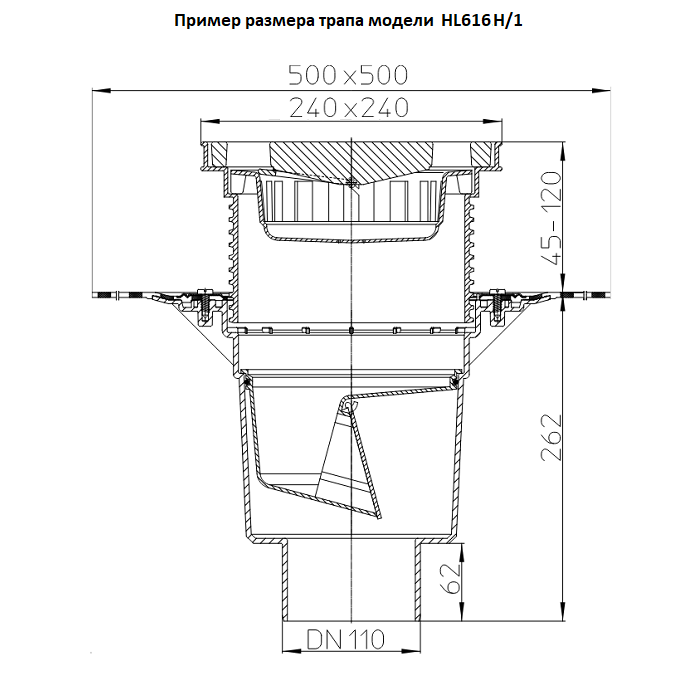

Регулируемый надставной элемент может подрезаться на нужную высоту стяжки в пределах 45-120 мм. Размер подрамника - 240x240 мм.

Гидроизоляционное полимербитумное полотно (размером 500х500 мм) предназначено для сваривания с гидроизоляционными наплавляемыми материалами на битумной основе.

Грязесборник защищает систему канализации от попадания в нее различного мусора и посторонних предметов.

При необходимости обогрева корпуса трапа используется дополнительный комплект для электрообогрева HL609.

Обратите внимание. Трапы серии HL616Н, в зависимости от модели, отличаются диаметром выпуска, материалом решетки и соответственно нагрузкой, типом затвора и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 110 или 160 (зависит от модели);

• Пропускная способность - в зависимости от модели;

• Рабочая температура эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - от 1,5 до 7 тонн (в зависимости от модели);

• Упаковка - картонная коробка;

• Вес - от 3,12 до 9,64 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

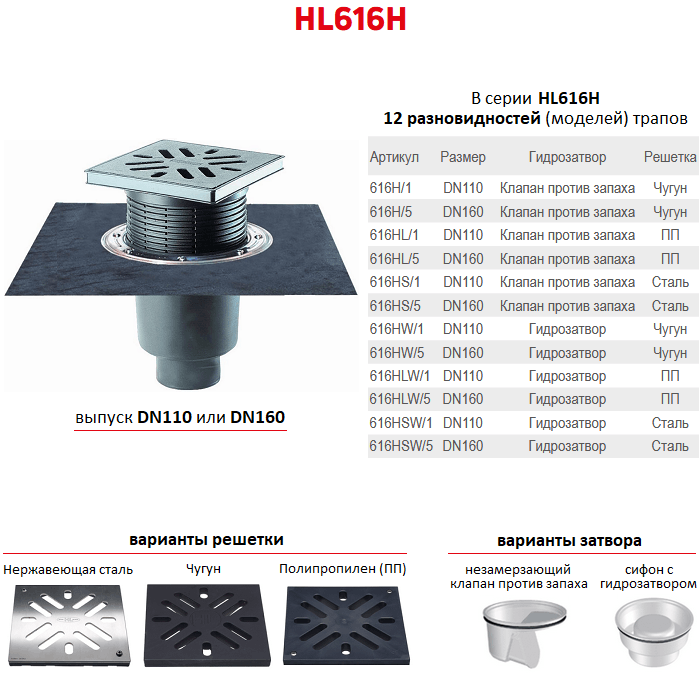

Разновидности и модели

Вы можете выбрать и купить трапы этой серии 12-х моделей следующих модификаций:

• HL616H/1. DN110. Решетка - чугун. Затвор - незамерзающее запахозапирающее механическое устройство;

• HL616H/5. DN160. Решетка - чугун. Затвор - незамерзающее запахозапирающее устройство;

• HL616HL/1. DN110. Решетка - полипропилен (ПП). Затвор - незамерзающее запахозапирающее устройство;

• HL616HL/5. DN160. Решетка - полипропилен (ПП). Затвор - незамерзающее запахозапирающее устройство;

• HL616HS/1. DN110. Решетка - нержавеющая сталь. Затвор - незамерзающее запахозапирающее устройство;

• HL616HS/5. DN160. Решетка - нерж. сталь. Затвор - незамерзающее запахозапирающее устройство;

• HL616HW/1. DN110. Решетка - чугун. Затвор - сифон с гидрозатвором;

• HL616HW/5. DN160. Решетка - чугун. Затвор - сифон с гидрозатвором;

• HL616HLW/1. DN110. Решетка - полипропилен (ПП). Затвор - сифон с гидрозатвором;

• HL616HLW/5. DN160. Решетка - полипропилен (ПП). Затвор - сифон с гидрозатвором;

• HL616HSW/1. DN110. Решетка - нержавеющая сталь. Затвор - сифон с гидрозатвором;

• HL616HSW/5. DN160. Решетка – нерж. сталь. Затвор - сифон с гидрозатвором.

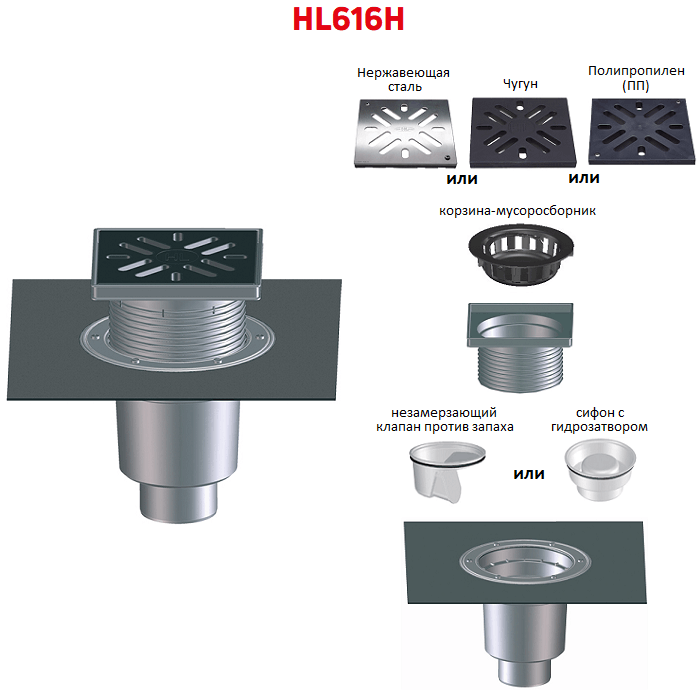

Составные части и материалы

Смотрите составные части и элементы трапов, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• запрессованное и зажатое стальным фланцем полимербитумное полотно;

• надставной элемент и его подрамник из полипропилена (ПП);

• уплотнительное кольцо элемента из резины;

• решетка из разных материалов;

• незамерзающий сифон - из ABS пластика, сифон с гидрозатвором - из ПП;

• корзина-грязеуловитель из полипропилена.
