Вертикальные трапы HL616.1H с выпуском DN110/160 полотном полимербитума с чугунными решеткой и подрамником надставным элементом и мусороуловителем

HL616.1H - большие дворовые канализационные трапы с вертикальным выпуском DN110 или DN160, полимербитумным полотном, с чугунной решеткой и чугунным подрамником, надставным элементом и корзиной-мусоросборником. Комплектуются сифоном с гидрозатвором или незамерзающим механическим запахозапирающим устройством.

В зависимости от типа затвора, используются для установки на улице, открытом воздухе, в неотапливаемых или отапливаемых помещениях и служат для отвода дождевых, талых, сточных вод с уровня горизонтальной поверхности в канализацию.

Допустимая нагрузка - до 15 тонн.

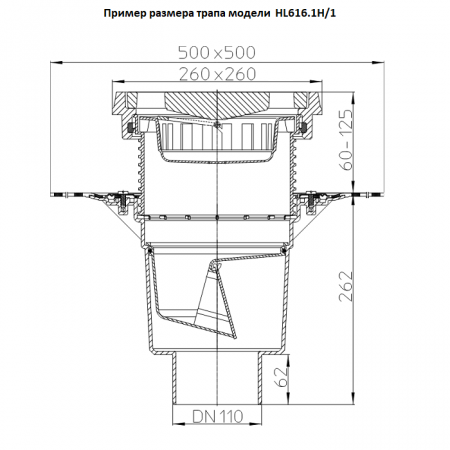

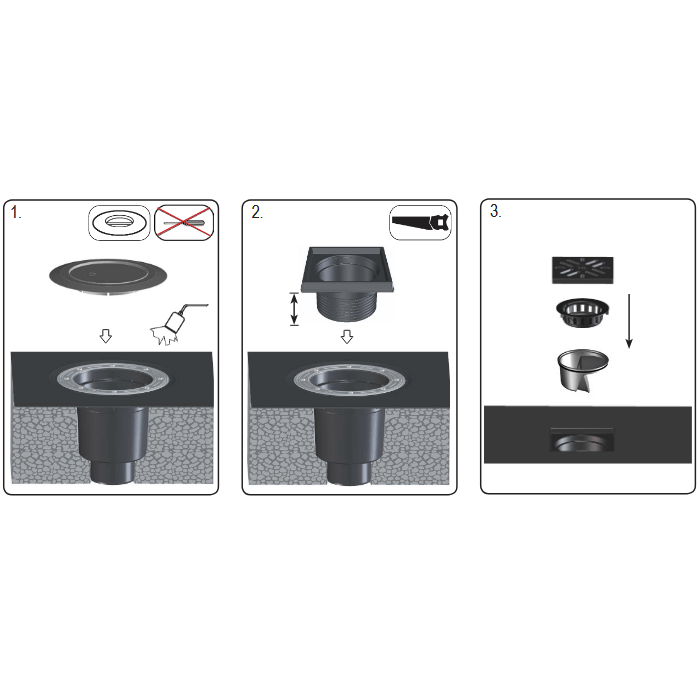

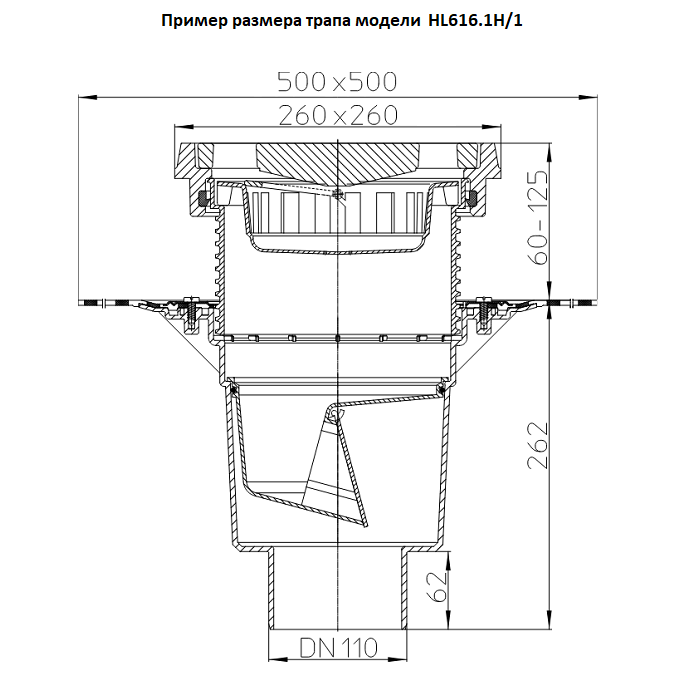

Регулируемый надставной элемент может подрезаться на нужную высоту стяжки в пределах 60-125 мм. Размер подрамника - 260x260 мм.

Полимербитумное полотно (размером 500х500 мм) предназначено для сваривания с гидроизоляционными наплавляемыми материалами на битумной основе.

Грязесборник предохраняет систему канализации от попадания в нее различного мусора и посторонних предметов.

При необходимости обогрева корпуса трапа используется дополнительный комплект для электрообогрева HL609.

Обратите внимание. Трапы серии HL616.1Н, в зависимости от модели, отличаются диаметром выпуска, типом затвора и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 110 или 160 (зависит от модели);

• Пропускная способность - в зависимости от модели;

• Рабочая температура эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 15 т;

• Упаковка - картонная коробка;

• Вес - от 13,5 до 14,6 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

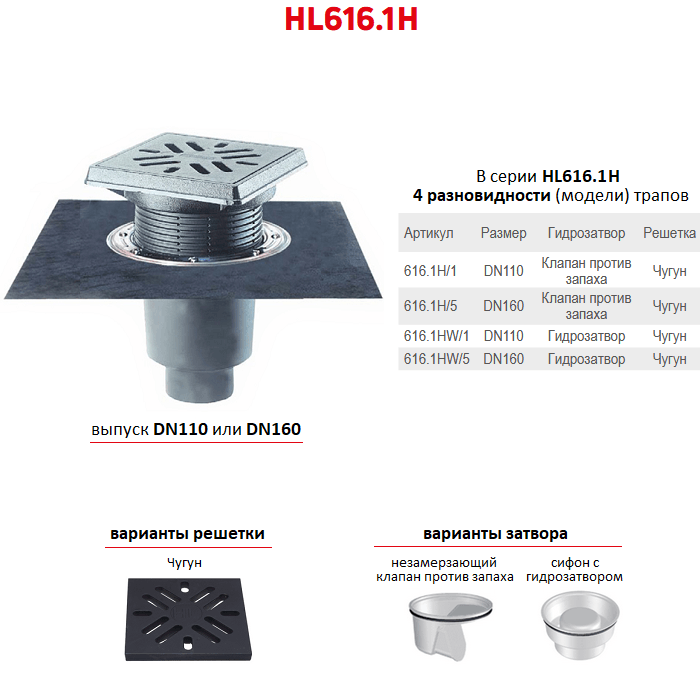

Разновидности и модели

Вы можете выбрать и купить трапы этой серии из 4-х моделей следующих модификаций:

• HL616.1H/1. DN110. Затвор - незамерзающее запахозапирающее механическое устройство;

• HL616.1H/5. DN160. Затвор - незамерзающее запахозапирающее устройство;

• HL616.1HW/1. DN110. Затвор - сифон с гидрозатвором;

• HL616.1HW/5. DN160. Затвор - сифон с гидрозатвором.

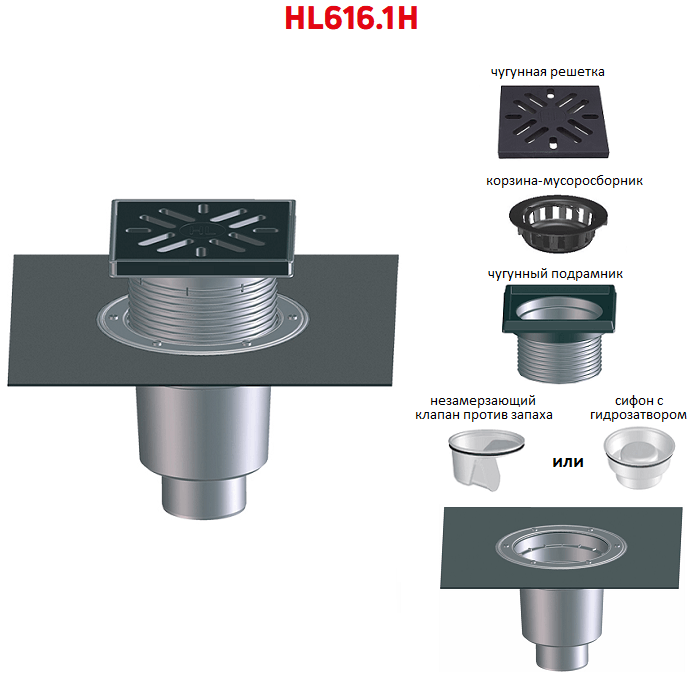

Составные части и материалы

Смотрите составные части и элементы трапов, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• запрессованное и зажатое стальным фланцем полимербитумное полотно;

• надставной элемент из полипропилена (ПП);

• подрамник размером 260x 260 мм из чугуна;

• решетка размером 226x226 мм из чугуна;

• незамерзающий сифон - из ABS пластика, сифон с гидрозатвором - из ПП;

• корзина-грязеуловитель из полипропилена.
