Горизонтальные трапы HL615H с выпуском DN110 полотном полимербитума с решеткой и подрамником надставным элементом и мусороуловителем

HL615H - большие дворовые канализационные трапы с горизонтальным выпуском DN110 и полимербитумным полотном, с решеткой, подрамником из полипропилена, надставным элементом и корзиной-мусоросборником. Комплектуются сифоном с гидрозатвором или незамерзающим механическим запахозапирающим устройством.

В зависимости от типа затвора, используются для установки на улице, открытом воздухе, в неотапливаемых или отапливаемых помещениях и служат для отвода дождевых, талых, сточных вод с уровня горизонтальной поверхности в канализацию.

Допустимая нагрузка зависит от материала решетки трапа и составляет – 1,5 тонны (для решетки из полипропилена ПП), 2,5 т (решетка из нерж.стали) и 7 т (решетка из чугуна).

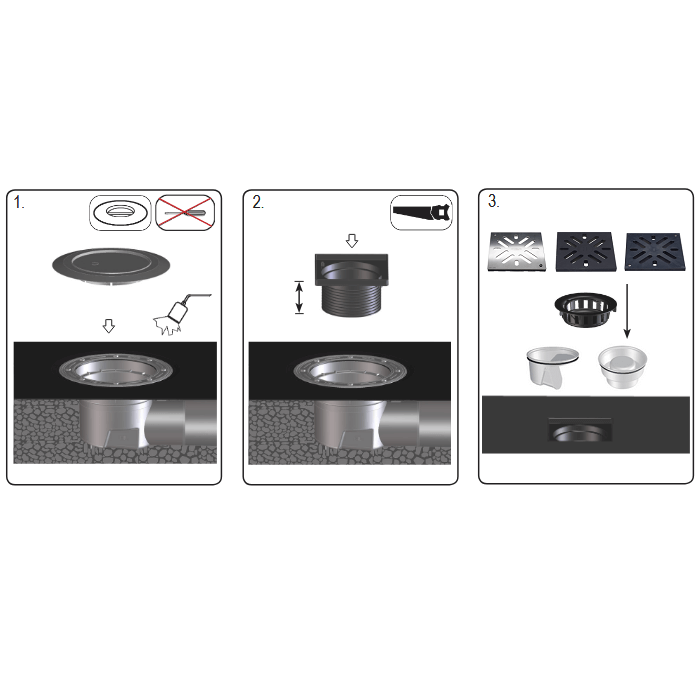

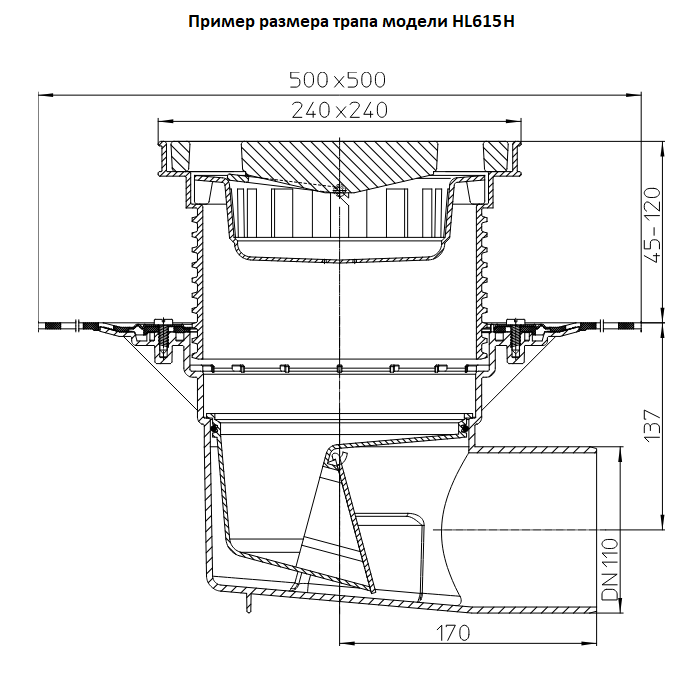

Регулируемый надставной элемент может подрезаться на нужную высоту стяжки в пределах 45-120 мм. Размер подрамника - 240x240 мм.

Гидроизоляционное полимербитумное полотно 500х500 мм предназначено для сваривания с гидроизоляционными наплавляемыми материалами на битумной основе.

Грязесборник предохраняет систему канализации от попадания в нее различного мусора и посторонних предметов.

При необходимости обогрева корпуса трапа используется дополнительный комплект для электрообогрева HL609.

Обратите внимание. Трапы серии HL615Н, в зависимости от модели, отличаются материалом решетки, типом затвора и весом.

Технические характеристики

• Направление выпуска - горизонтальное;

• Диаметр выпускного патрубка - 110 (для всех моделей);

• Пропускная способность - 4,2 л/с;

• Рабочая температура эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - в зависимости от модели;

• Упаковка - картонная коробка 386х386х355 мм (объем - 0,052894 куб.м.);

• Вес - от 3,18 до 8,7 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

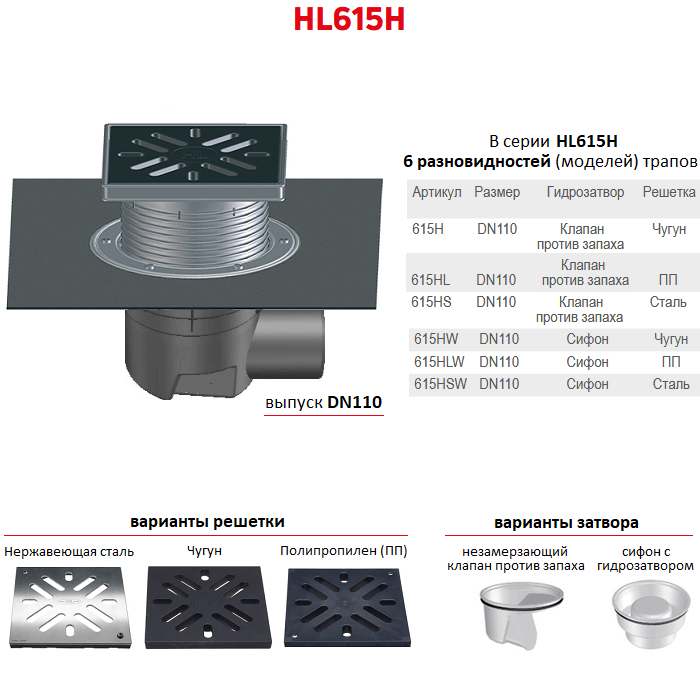

Разновидности и модели

Вы можете выбрать и купить трапы этой серии из 4-х моделей следующих модификаций:

• HL615H. DN110. Решетка - чугун. Затвор - незамерзающее запахозапирающее механическое устройство;

• HL615HL. DN110. Решетка - ПП (полипропилен). Затвор - незамерзающее запахозапирающее устройство;

• HL615HS. DN110. Решетка - нержавеющая сталь. Затвор - незамерзающее запахозапирающее устройство;

• HL615HW. DN110. Решетка - чугун. Затвор - сифон с гидрозатвором.

• HL615HLW. DN110. Решетка - ПП (полипропилен). Затвор - сифон с гидрозатвором.

• HL615HSW. DN110. Решетка - нерж. сталь. Затвор - сифон с гидрозатвором.

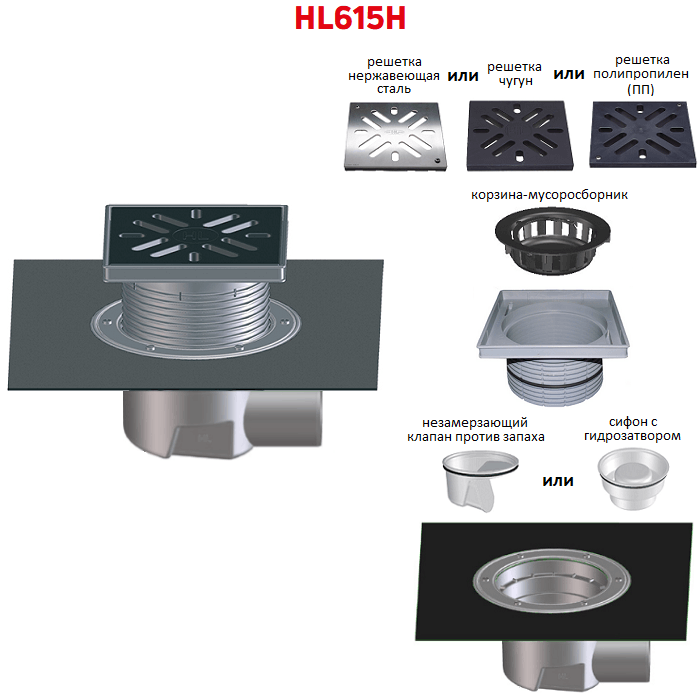

Составные части и материалы

Смотрите составные части и элементы трапов, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• запрессованное и зажатое стальным фланцем полимербитумное полотно;

• надставной элемент из полипропилена (ПП);

• подрамник размером 240x 240 мм из полипропилена;

• решетка размером 226x226 мм из чугуна/стали/ПП;

• незамерзающий сифон - из ABS пластика, сифон с гидрозатвором - из ПП;

• корзина-грязеуловитель из полипропилена.
