Горизонтальный трап HL90Pr-3000 с выпуском DN40/50 подрамником и решеткой из нерж.стали сифоном Primus

HL90Pr - душевой канализационный трап с горизонтальным выходом DN40/50, сухим сифоном Primus, решеткой и подрамником из нержавеющей стали, надставным элементом.

Подрамник трапа изготовлен из нержавеющей стали V2A и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

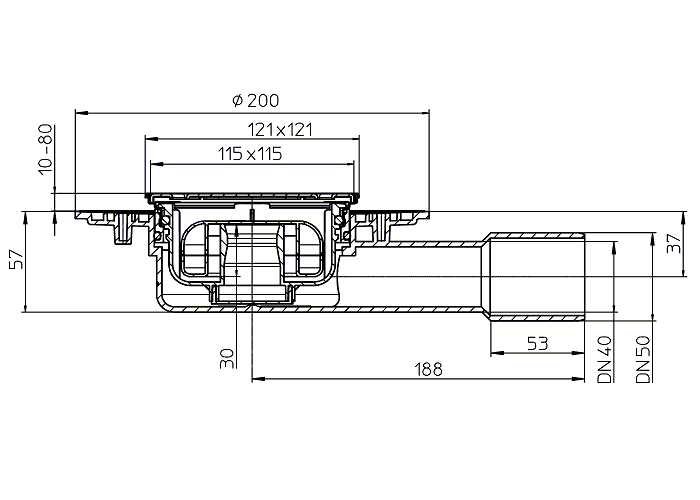

Особенность трапа - сверхмалая высота корпуса - всего 57 мм. Поэтому он рекомендуется для монтажа в стяжке толщиной менее 100 мм.

«Сухой» сифон Primus снабжен гидрозатвором высотой 30 мм. При сливе воды поплавок сифона приподнимется и пропускает воду. При пересыхании гидрозатвора (отсутствии воды), поплавок садится и перекрывает поступление неприятных канализационных запахов.

Надставной элемент - регулируемый, может подрезаться под необходимую высоту стяжки в диапазоне 12-80 мм. При необходимости увеличить высоту применяется дополнительный удлинитель HL340N.

Трап предназначен для душа, душевых и других внутренних помещений различного назначения с плюсовой температурой. Используется для отвода загрязненных стоков с уровня пола и гидроизоляции в систему канализации.

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN40/50;

• Пропускная способность - 0,43 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 155х225х295 мм (объем - 0,010288 куб.м.);

• Вес - 0,564 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

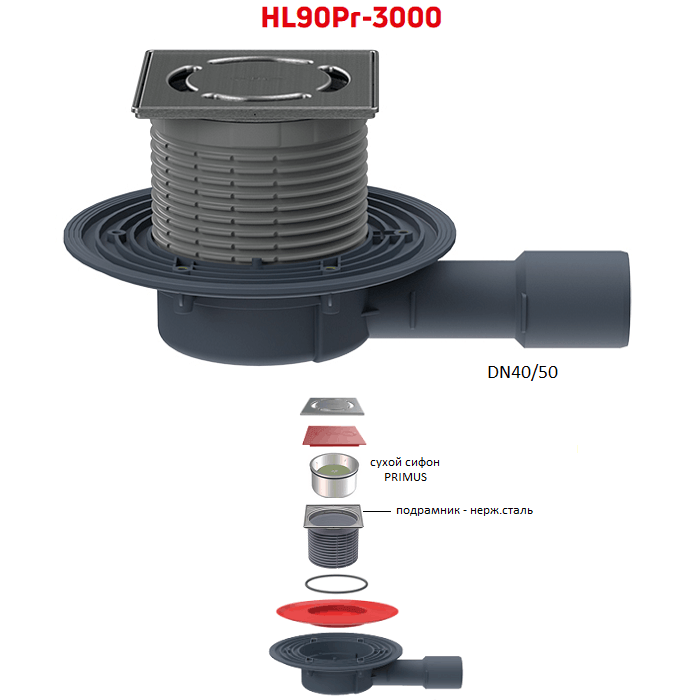

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с «тарелкой» для подхвата гидроизоляции;

• надставной элемент из ПП, а его подрамник из нержавеющей стали V4A размером 121x121 мм;

• уплотнительное кольцо надставного элемента из резины размером 92х4 мм;

• решетка из нержавеющей стали V2A размером 115x115 мм и толщиной 5 мм;

• сухой сифон Primus из ПП;

• монтажные заглушки из пластика.

Монтаж и установка

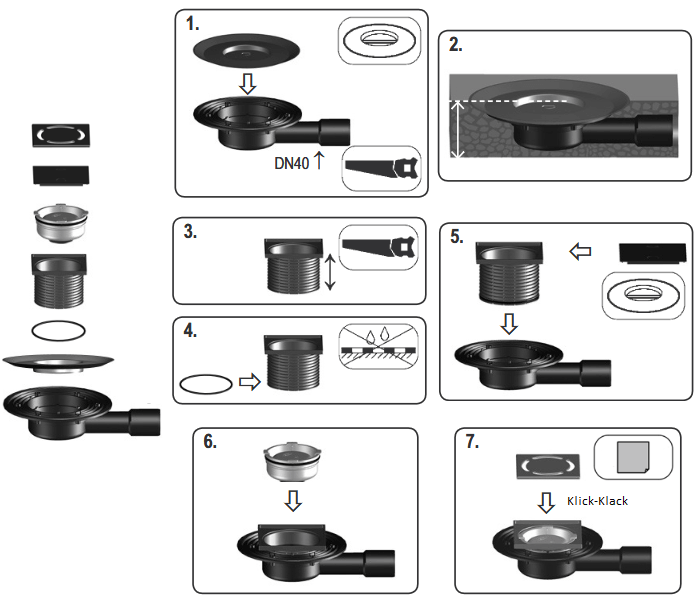

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию. Его необходимо точно позиционировать по месту и по высоте, а также выровнять по горизонтали в двух плоскостях.

2. Высота надставного элемента регулируется по высоте – уменьшается подпиливанием или увеличивается дополнительным надставным элементом.

3. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий переходник из серии HL9.

4. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

5. В зависимости от типа гидроизоляции пола используются различные гидроизоляционные комплекты серии HL83.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется сифон и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации в разделе Монтаж.
