Трап горизонтальный HL90.2 с выпуском DN40/50 решеткой из нерж.стали и незамерзающим сифоном

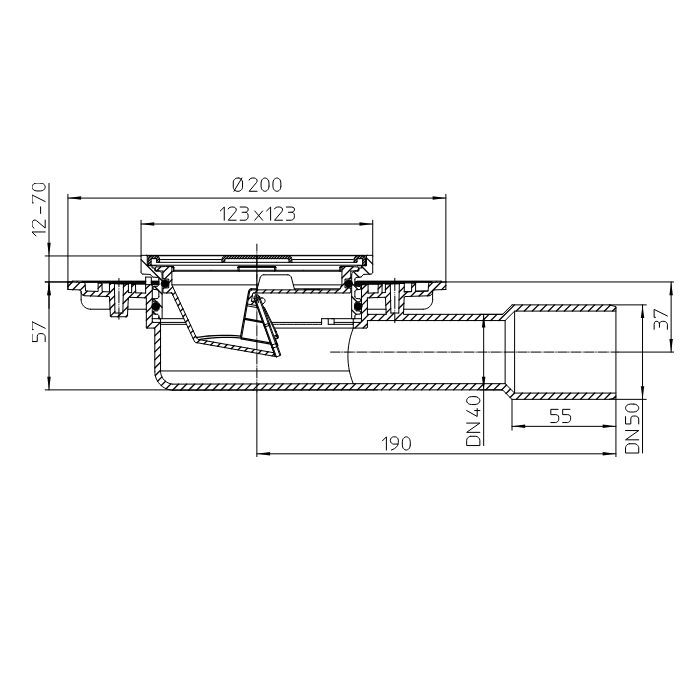

HL90.2 - трап для балконов и террас с горизонтальным выпуском DN40/50, с незамерзающим запахозапирающим сифоном, с надставным элементом и решеткой из нержавеющей стали.

Особенность трапа - сверхмалая высота корпуса, всего 57 мм!

Надставной элемент – регулируемый, то есть может подрезаться под необходимую высоту стяжки (для конкретной модели 12-70 мм). Его подрамник изготовлен из полипропилена (ПП).

Трап укомплектован специальным незамерзающим сифоном - всепогодным запахозапирающим устройством с механической заслонкой.

Предназначен для применения на уличных открытых пространствах, в местах с отрицательной температурой воздуха. Используется для отвода атмосферных осадков и талого снега с горизонтальной поверхности в систему ливневой канализации.

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN40/50;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - от 0°С до +85°С;

• Рабочая температура эксплуатации - от -40°С до +85°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 155х225х295 мм (объем - 0,010288 куб.м.);

• Вес - 0,43 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

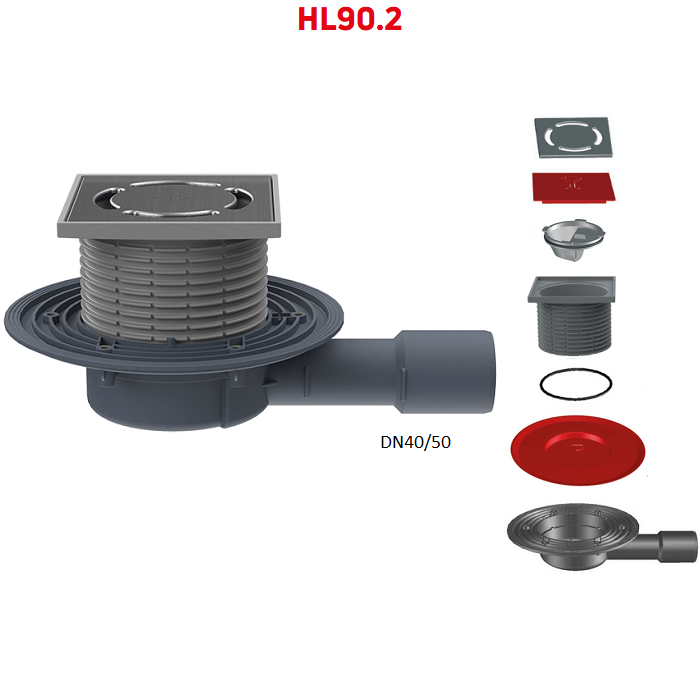

Составные части и материалы

Смотрите составные части и элементы трапа HL90.2, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с фартуком для подхвата гидроизоляции;

• надставной элемент и его подрамник (размером 123x123 мм) из полипропилена;

• уплотнительное кольцо надставного элемента из резины;

• решетка - из нержавеющей стали V2A размером 115x115 мм;

• незамерзающий сифон - ABS пластик;

• монтажные заглушки из пластика.

Монтаж и установка

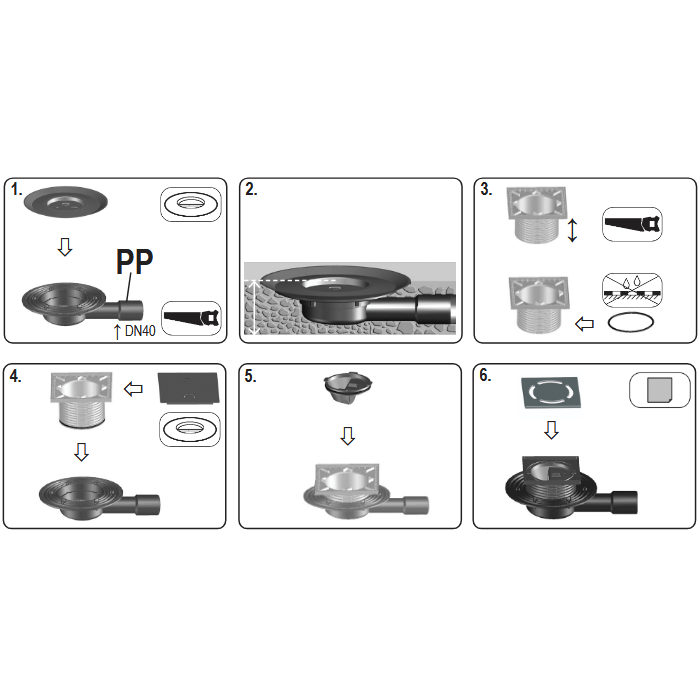

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL340N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 83.

5. Выпускной патрубок подрезается под нужный диаметр и соединяется с любой раструбной канализационной трубой из ПП/ПВХ.

6. После завершения всех установочных работ, монтажные заглушки вынимаются и вставляется механическое незамерзающее запахозапирающее устройство и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
