Вертикальный универсальный трап HL73Pr с выпуском DN110 и манжетой с сухим сифоном Primus

HL73Pr - трап универсальный с вертикальным выпуском DN100/110 и уплотнительной многолепестковой манжетой, с сухим сифоном Primus, решеткой и подрамником из нержавеющей стали.

Предназначен для установки во внутренних помещениях без гидроизоляции и служит для отвода сточных вод с уровня пола в канализацию. Рассчитан на нагрузку до 300 кг.

Его можно применять в сложных случаях при новом строительстве, а также при реконструкции помещений (демонтаже и замене старых трапов).

Отличительные особенности трапа

1. За счет наличия сухого сифона PRIMUS, эта модель рекомендуется для эксплуатации в отапливаемых помещениях с нерегулярным стоком воды. При пересыхании сифона (высыхании воды в гидрозатворе), он не пропускает канализационные газы в помещение.

2. Универсальность соединения трапа обеспечивается наличием многоязычковой уплотнительной муфты (манжеты) с гибкими кольцами. Другими словами, выпуск трапа можно соединить с бесраструбными трубами DN100/110 из любого материала (пластик, сталь, чугун и т.д.).

3. Решетка из нержавеющей стали плотно и прочно вставляется в подрамник из нерж.стали с помощью механизма фиксации Klick-Klack.

Технические характеристики

• Направление выпуска - вертикальный;

• Диаметр выпускного патрубка с манжетой - 100-110 мм;

• Пропускная способность - 0,46 л/с;

• Температура отводимой жидкости - до +85°C (кратковременно и макс.100-200 л – до +100°C);

• Максимальная нагрузка - до 300 кг (класс K3);

• Упаковка - картонная коробка 205х155х205 мм (объем - 0,006514 куб.м.);

• Вес - 0,46 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

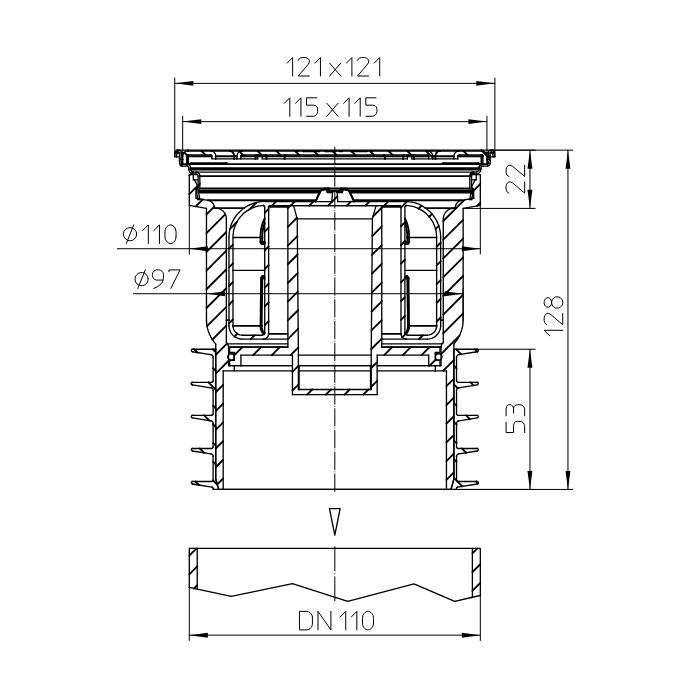

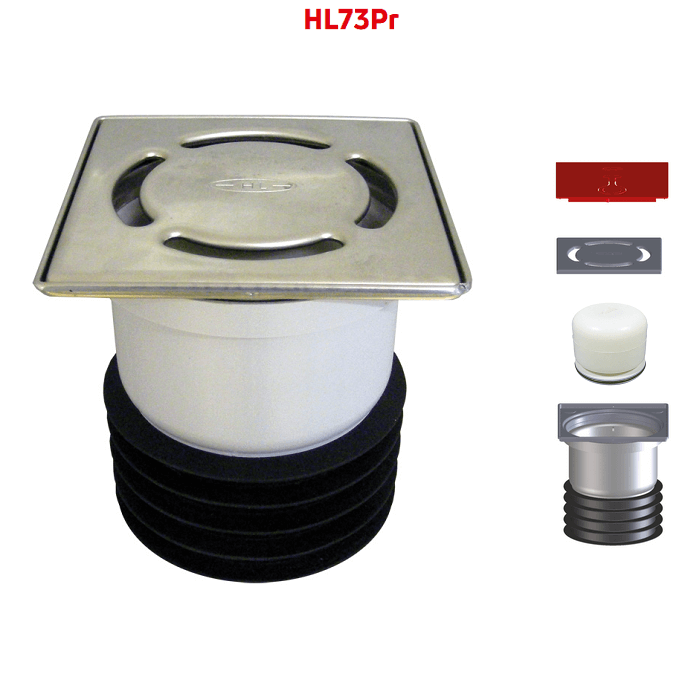

Составные части и материалы

Смотрите составные элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с подрамником размером 121х121 мм из нержавеющей стали марки V2A;

• решетка размером 115х115 мм из нержавеющей стали марки V2A;

• сифон Primus из полипропилена;

• уплотнительная лепестковая муфта (манжета) из высококачественной резины;

• монтажная заглушка из пластика.

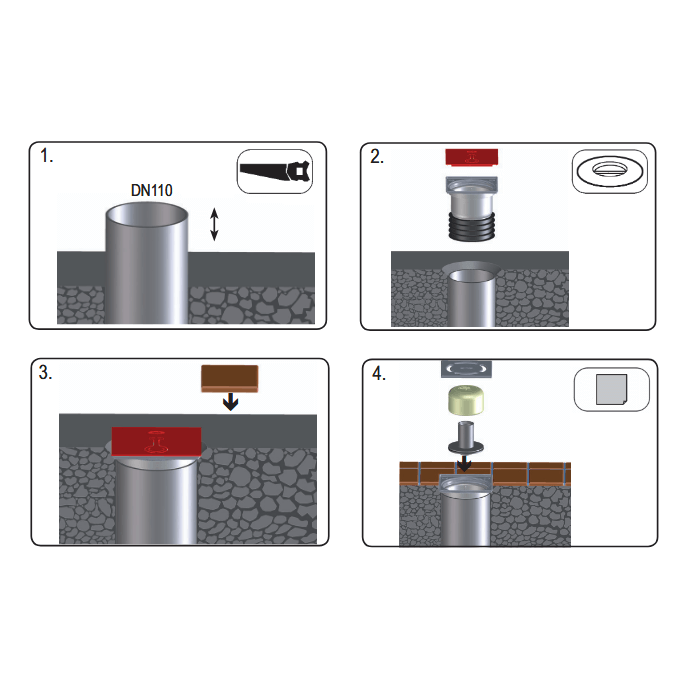

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Выпускной патрубок трапа с манжетой предназначен для соединения с любой канализационной безраструбной трубой из ПВХ/ПП, и с трубами из стали/чугуна без каких-либо дополнительных элементов и тепловых компенсаторов (в них нет необходимости). Для соединения трапа с раструбной пластиковой трубой раструб трубы должен быть отрезан.

2. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, вместо решетки устанавливается монтажная заглушка из комплекта поставки.

3. После завершения монтажа в корпус трапа устанавливается «сухой» сифон, а затем решетка из нерж.стали.
