Горизонтальный трап HL72.1N с выпуском DN75/110 решеткой из нерж.стали и надставным элементом

HL 72.1 N - трап с горизонтальным выходом DN75/110 и решеткой из нержавеющей стали, надставным регулируемым элементом. Комплектуется резиновым уплотнительным кольцом, сеткой для мусора, эксцентрическим переходником с DN75 на DN110.

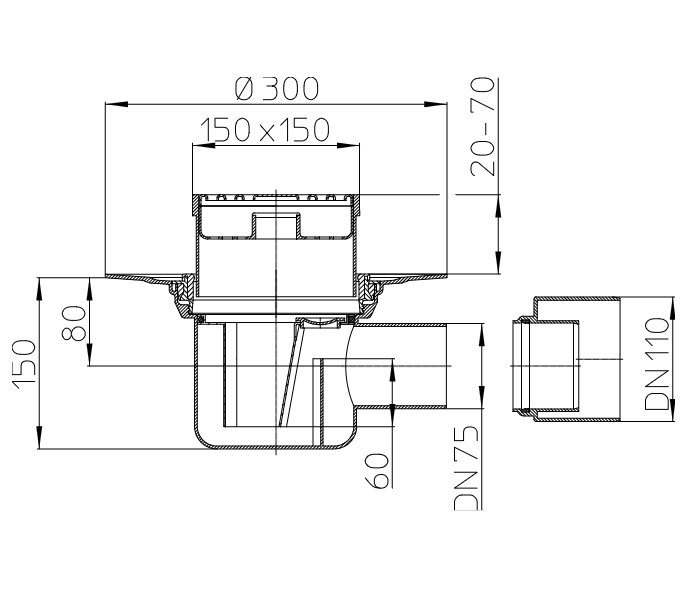

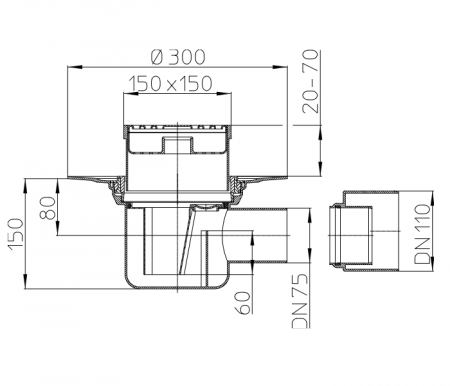

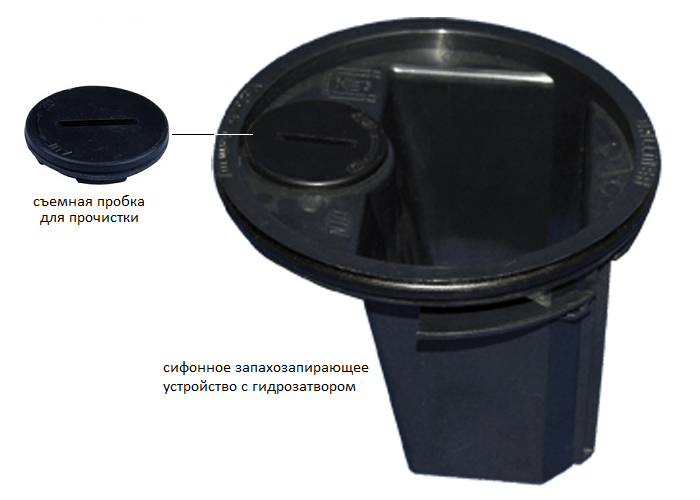

Особенность сифона. Сифон представляет собой запахозапирающее устройство с гидрозатвором высотой 60 мм. Имеет отвинчивающую пробку для прочистки отводящей магистрали и внутренностей трапа.

Эту модель трап рекомендуется применять в помещениях с необходимостью отвода большого объема воды. Используется для отвода сточных вод с уровня пола и гидроизоляции в канализацию.

Надставной элемент может регулироваться (подрезаться по высоте) от 20 до 70 мм. При необходимости, его также можно нарастить с помощью дополнительного удлинителя HL350.

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - у самого трапа DN75, у переходника DN100;

• Пропускная способность - 1,5 л/с;

• Температура проходящей жидкости - до +95°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 185х305х305 мм (объем - 0, 01721 куб.м.);

• Вес - 1,33 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

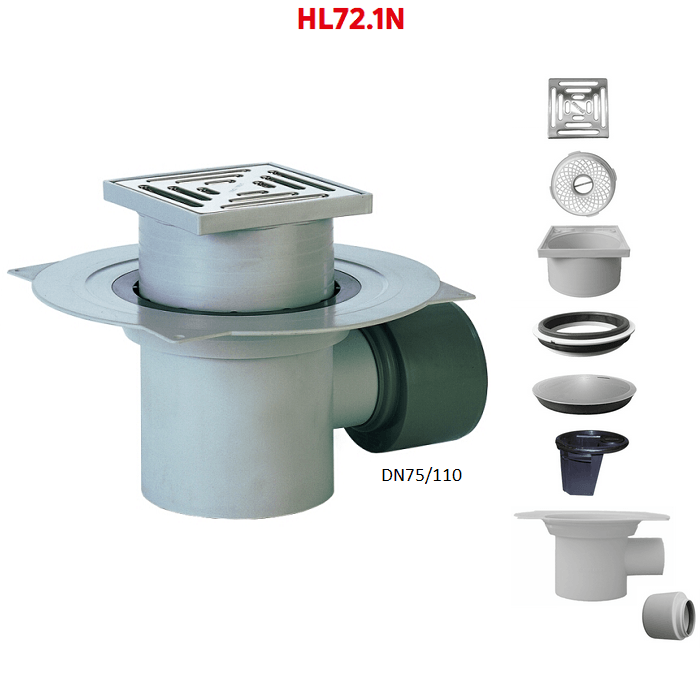

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• надставной элемент и его подрамник размером 150x150 мм из ПП;

• решетка - нержавеющая сталь V2A размером 138x138 мм;

• уплотнительное кольцо надставного элемента из резины;

• мусороуловительная сетка - ПП;

• сифон - ПП;

• переходник - ПП.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

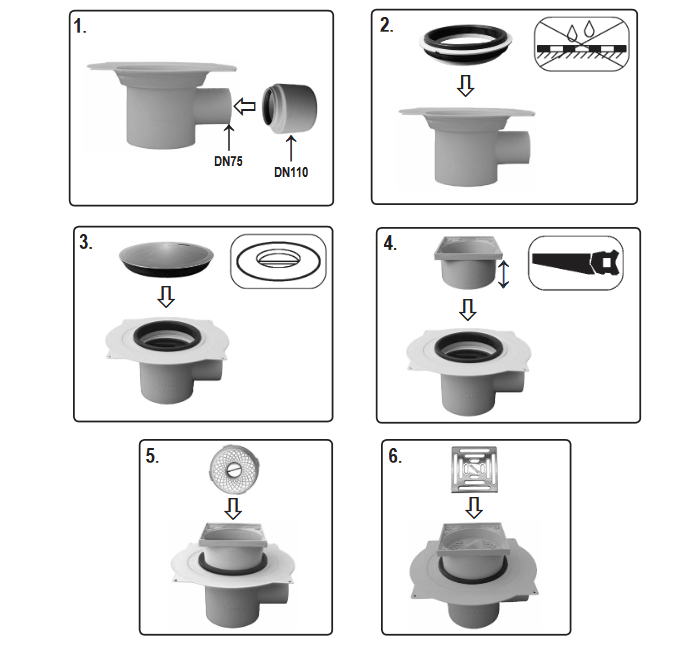

1. Корпус трапа устанавливается на несущую конструкцию.

2. Выпускной патрубок или переходник соединяется с любой раструбной канализационной трубой из ПП или ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

3. Уплотнительное кольцо может зажимать мембранную гидроизоляцию (EPDM или ПВХ-мембрану) толщиной не более 2 мм.

4. Высоту надставного элемента подрезать под нужную высоту или нарастить.

5. После завершения монтажных работ в корпус трапа устанавливается надставной элемент и решетка.

6. Если нагрузка на трап будет превышать 300 кг, то в качестве надставного элемента следует использовать HL66, выдерживающий нагрузку до 1,5 т.

7. Для соединения с напольными покрытиями из ПВХ-материалов (линолеум) может применяться надставной элемент HL66Р, имеющий плоские поверхности для приклеивания или приваривания покрытий из ПВХ.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
