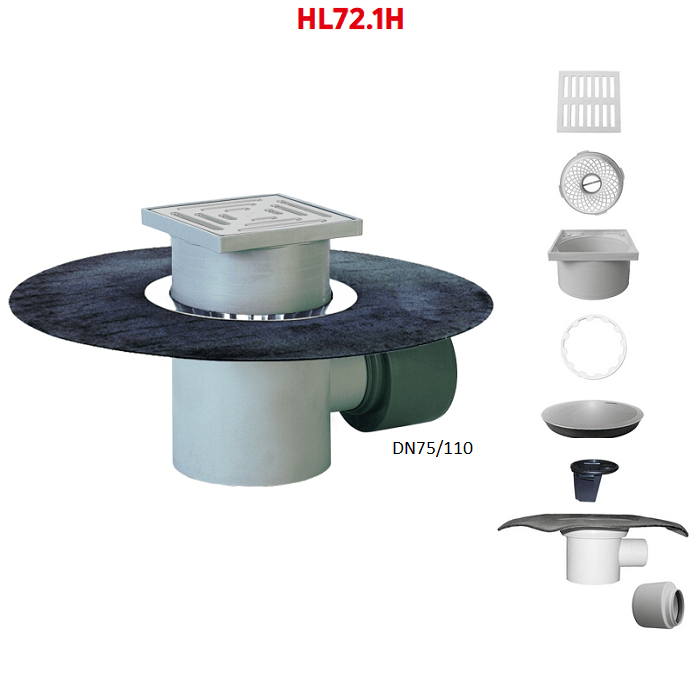

Горизонтальный трап HL72.1H с полимербитумным полотном выпуском DN75/110 решеткой из ПП и надставным элементом

HL 72.1 H - трап с горизонтальным выходом DN75/110 и полимербитумным полотном, решеткой из пластика и надставным регулируемым элементом. Комплектуется дренажным кольцом, сеткой для мусора, эксцентрическим переходником с DN75 на DN110.

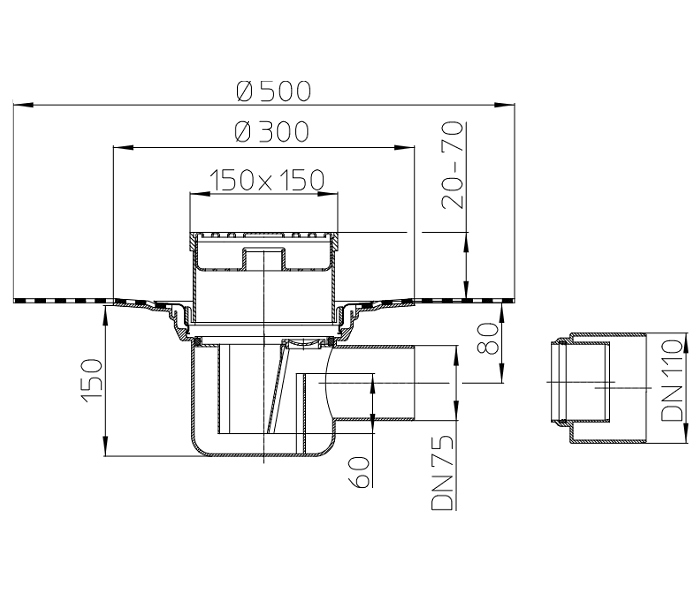

Гидроизоляционное полимербитумное полотно диаметром 500 мм запрессовано в корпус и зажато фланцем. Оно сваривается с напольной гидроизоляцией.

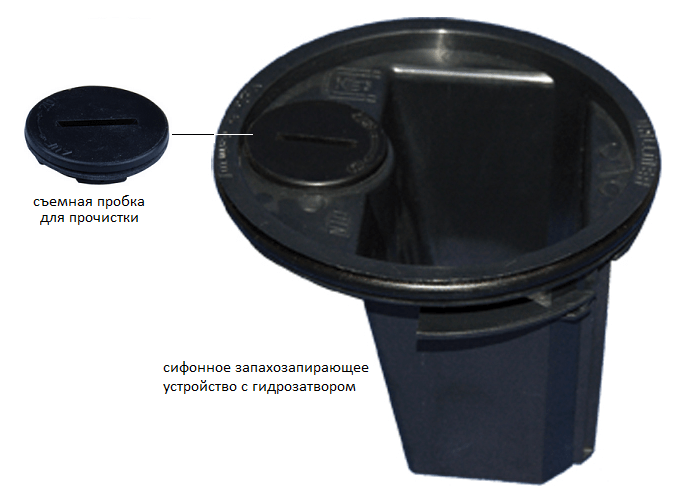

Особенность сифона. Сифон представляет собой запахозапирающее устройство с гидрозатвором высотой 60 мм. Имеет отвинчивающую пробку для прочистки отводящей магистрали и внутренностей трапа.

Данную модель трапа рекомендуется использовать во внутренних помещениях с необходимостью отвода сточных вод большого объема с уровня пола и гидроизоляции в канализацию.

Надставной элемент может регулироваться (подрезаться по высоте) от 20 до 70 мм. При необходимости, его можно нарастить с помощью дополнительного удлинителя HL350.

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - у самого трапа DN75, у переходника DN100;

• Пропускная способность - 1,5 л/с;

• Температура проходящей жидкости - до +95°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 185х305х305 мм (объем - 0, 01721 куб.м.);

• Вес - 2,086 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• гидроизоляционное полотно - полимербитум;

• надставной элемент и его подрамник размером 150x150 мм из полипропилена;

• решетка - полипропилен (ПП) размером 138x138 мм;

• дренажное кольцо - ПП;

• мусороуловитель - ПП;

• сифон-гидрозатвор - ПП;

• переходник - ПП.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию.

2. Слой гидроизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным полотном «фартуком» трапа с перекрытием 100-150 мм.

3. Выпускной патрубок или переходник соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если приемная труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL из серии 9.

4. Высоту надставного элемента подрезать под нужную высоту или нарастить.

5. После завершения монтажных работ в корпус трапа устанавливается сифон, дренажное кольцо, надставной элемент, мусороуловитель и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
