Трап HL70G с горизонтальным выпуском DN75/110 чугунной решеткой обратным клапаном и тремя дополнительными входами

HL70G - канализационный трап с горизонтальным выходом DN75/110, решеткой и подрамником из чугуна, тремя дополнительными боковыми входами DN40/50, обратным клапаном-поплавком, надставным элементом. Комплектуется эксцентриковым переходником 75/110.

Выдерживает нагрузки до 1,5 тонн. Высота гидрозатвора - 50 мм.

Эта модель трапа для внутренних помещений рекомендуется для сточных вод, не содержащих фекалии. Его можно использовать в качестве транзитного. Также возможна его установка с целями подхвата гидроизоляции (она заводится на «фартук» трапа).

Особенность 1. На корпусе трапа размещены 3 дополнительных патрубка входа, нормально заглушенных (запаянных) при поставке с завода. Они расположены по бокам и имеют диаметр соединения 40/50. Часть патрубка DN50, при необходимости можно отрезать до размера DN40.

Особенность 2. Трап снабжен съемным автоматическим обратным клапаном с возможностью ручного запирания. Этот предохранительный затвор обратного потока воды защищает помещение, в котором установлен трап, а также входящие к нему магистрали, от подтопления при возникновении подпора в наружной сети.

Надставной элемент может регулироваться (подрезаться) по высоте в пределах 30-80 мм. При необходимости увеличить его высоту применяется удлинитель HL340N.

Выпуск соединяется с раструбной пластиковой канализационной трубой или сваривается встык с трубой из полиэтилена (ПЭ). Если для канализации применяются стальная или чугунная безраструбная труба (SML), то необходимо использовать переходник серии HL9.

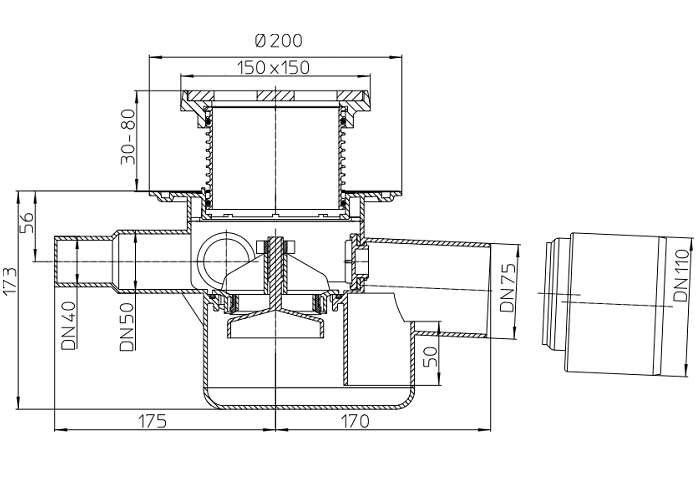

Технические характеристики

• Выпуск - горизонтальный;

• Размер выпуска - DN75/110 (у патрубка трапа - 75, у переходника - 110);

• Пропускная способность - 1,12 л/с;

• Температура проходящей жидкости - до +85°С (кратковременно, 100-200 литров стоков температурой до +100°С);

• Максимально разрешенная нагрузка - 1500 кг;

• Упаковка - картонная коробка 210х330х330 мм (объем - 0,022869куб.м.);

• Вес - 3,25 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

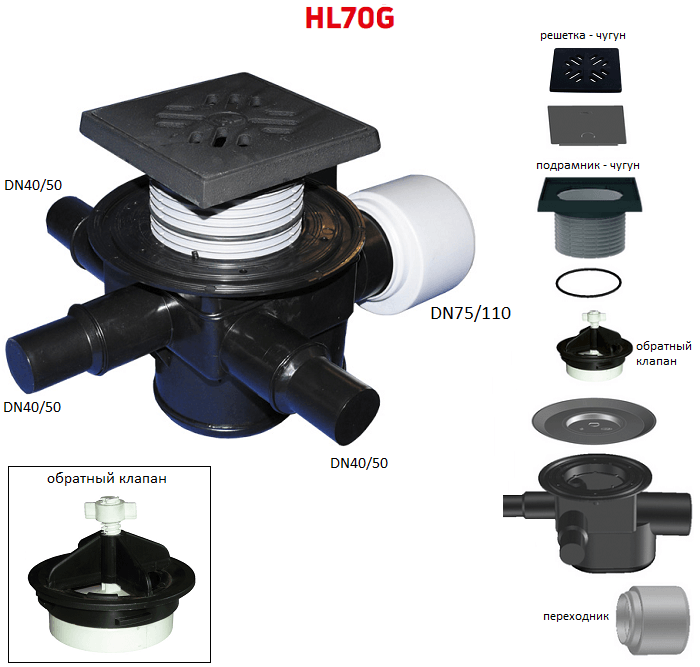

Составные части и материалы

Смотрите составные части и элементы, материалы их изготовления, комплект поставки.

• корпус трапа с одним выходом и тремя входами из полиэтилена (ПЭ);

• надставной элемент из полипропилена (ПП), а подрамник размером 150x150 мм из чугуна;

• резиновое уплотнительное кольцо надставного элемента;

• решетка из чугуна размером 137х137 мм;

• обратный клапан;

• переходник из полипропилена;

• монтажные заглушки из пластмассы.

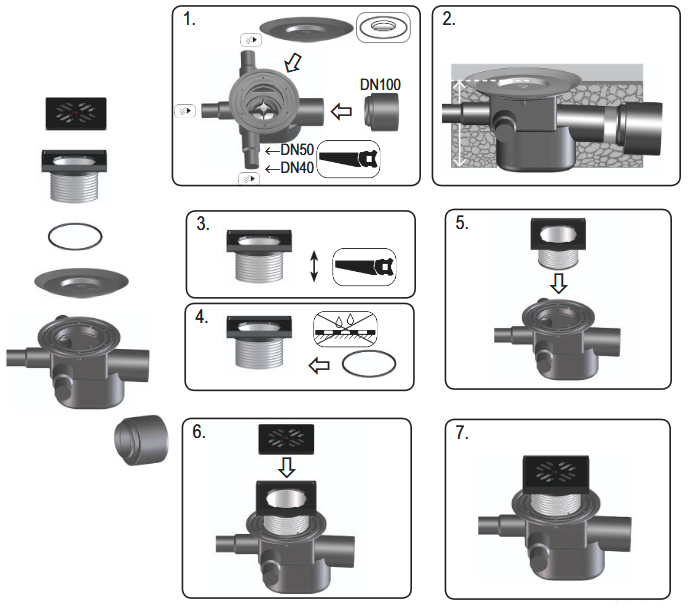

Более подробную и детальную информацию, в том числе о монтаже, смотрите в Паспорте изделия и Руководстве по эксплуатации.
