Вертикальный трап HL616HW/1 с выпуском DN110 полимербитумным полотном чугунной решеткой надставным элементом сифоном и мусороуловителем

HL616HW/1 - большой дворовый канализационный трап с вертикальным выпуском DN110, гидроизоляционным полимербитумным полотном, решеткой из чугуна, надставным элементом и подрамником из полипропилена. Комплектуется запахозапирающим сифоном с гидрозатвором высотой 50 мм и корзиной-мусоросборником.

Предназначен для установки в отапливаемых помещениях и используется для отвода стоков с уровня пола и гидроизоляции в канализационную систему.

Допустимая нагрузка на решетку - до 7000 кг.

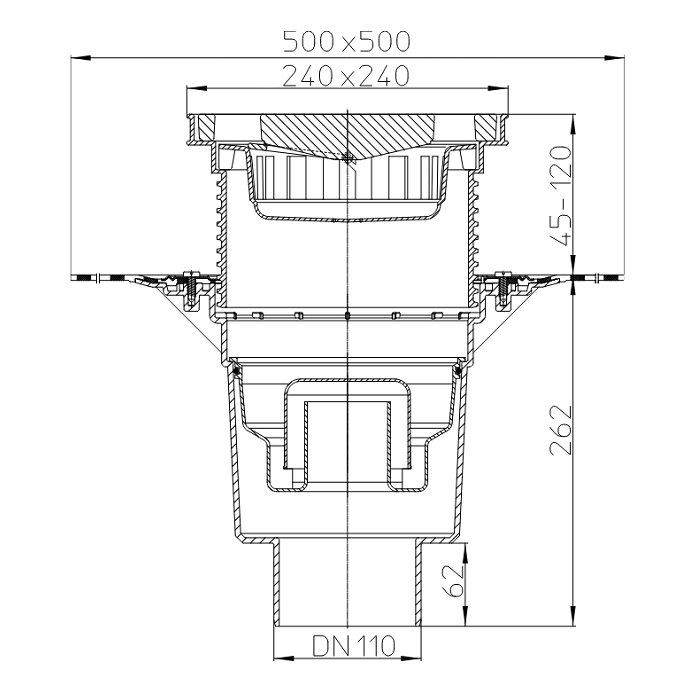

Полимербитумное полотно (500х500 мм) предназначено для сваривания с гидроизоляционными наплавляемыми материалами на битумной основе.

Надставной элемент можно регулировать (подрезать по высоте стяжки) в пределах от 45 до 120 мм.

Съемный грязесборник предохраняет от попадания в систему канализации различного мусора и посторонних предметов.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 110;

• Пропускная способность - 2,1 л/с (при удалении сифона пропускная способность увеличивается до 15 л/с);

• Рабочая температура эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 7 тонн;

• Упаковка - картонная коробка 355х386х386 мм (объем - 0,052894 куб.м.);

• Вес - 8,64 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

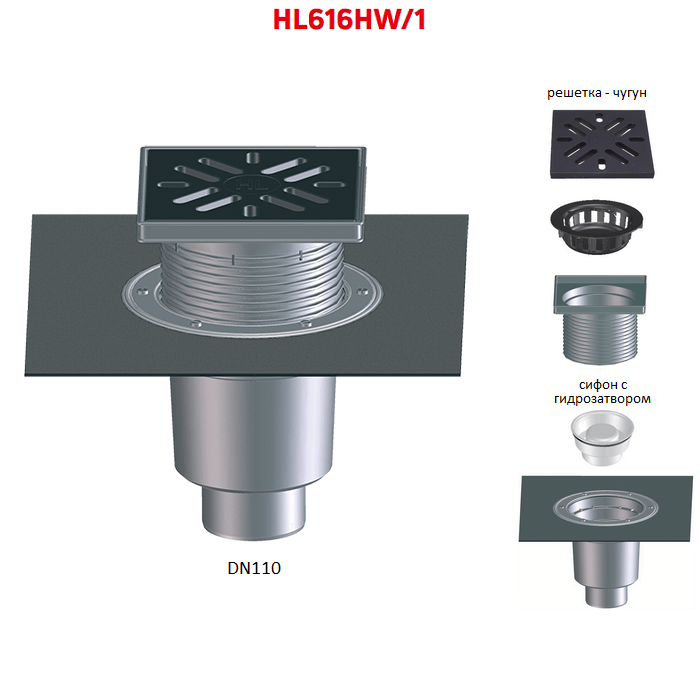

Составные части и материалы

Смотрите составные части и элементы трапа HL616HW/1, материалы их изготовления и комплект поставки.

• корпус из полипропилена (ПП);

• запрессованное и зажатое стальным фланцем полимербитумное полотно;

• надставной элемент и его подрамник (240x240 мм) из полипропилена (ПП);

• решетка из чугуна размером 226x226 мм;

• съемный сифон из ПП;

• резиновое уплотнительное кольцо;

• корзина-грязеуловитель из ПП.

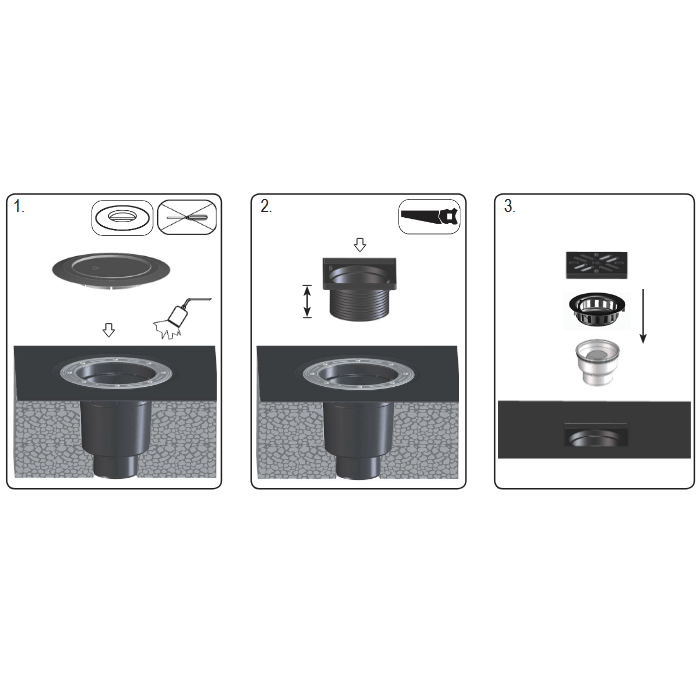

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Высота надставного элемента регулируется (подрезается по высоте стяжки) от 45 до 120 мм. Если есть необходимость увеличить высоту, то используют удлинитель HL620.

2. Слой гидро-/пароизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с полотном трапа внахлест, с перекрытием 100-150 мм.

3. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ/ПП. Если применяется безраструбная чугунная SML или стальная труба, то используют переходники серии HL9.

4. При необходимости создания 2-х и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, необходимы различные дополнительные элементы HL. Это позволит решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
