DN 110
Решетка - чугун
Подрамник - полипропилен
Надставной элемент
Сифон - незамерзающее запахозапирающее устройство
Мусороуловитель
Для получения СКИДКИ отправляйте заявку или спецификацию на почту - zakaz@hl-trade.ru
HL616/1 - большой дворовый канализационный трап с вертикальным выпуском DN110, надставным элементом, решеткой из чугуна и подрамником из полипропилена. Комплектуется механическим незамерзающим запахозапирающим устройством и корзиной-мусоросборником.
Предназначен для установки на улице, открытом воздухе или в неотапливаемых помещениях и используется для отвода дождевых, талых или сточных вод с уровня поверхности в канализацию.
Допустимая нагрузка на решетку - до 7000 кг.
Надставной элемент можно регулировать (подрезать по высоте стяжки) в пределах от 45 до 120 мм.
Подрамник размером 240x240 мм выполнен из полипропилена (ПП).
Грязесборник защищает от попадания в систему канализации различного мусора и посторонних предметов.
При необходимости обогрева корпуса трапа рекомендуется применять дополнительный комплект электрообогрева HL609.

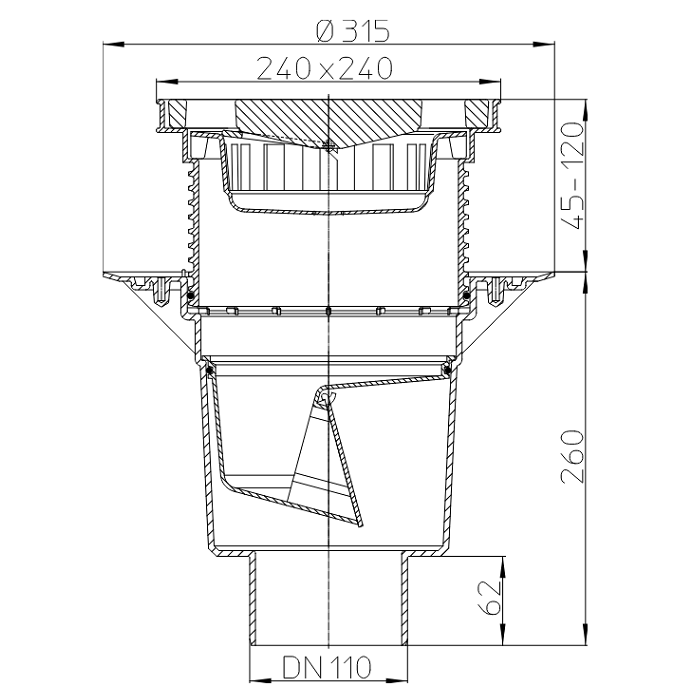

Технические характеристики
-
Направление выпуска - вертикальное;
-
Диаметр выпускного патрубка - 110;
-
Пропускная способность - 5,5 л/с;
-
Рабочая температура эксплуатации - от -50 °C до +100 °C;
-
Максимальная нагрузка - до 7 тонн;
-
Упаковка - картонная коробка 355х386х386 мм (объем - 0,052894 куб.м.);
-
Вес - 8,35 кг.
Гарантия - 2 года.
Срок службы - не менее 50 лет.
Производство - HL (Hutterer Lechner) Россия.

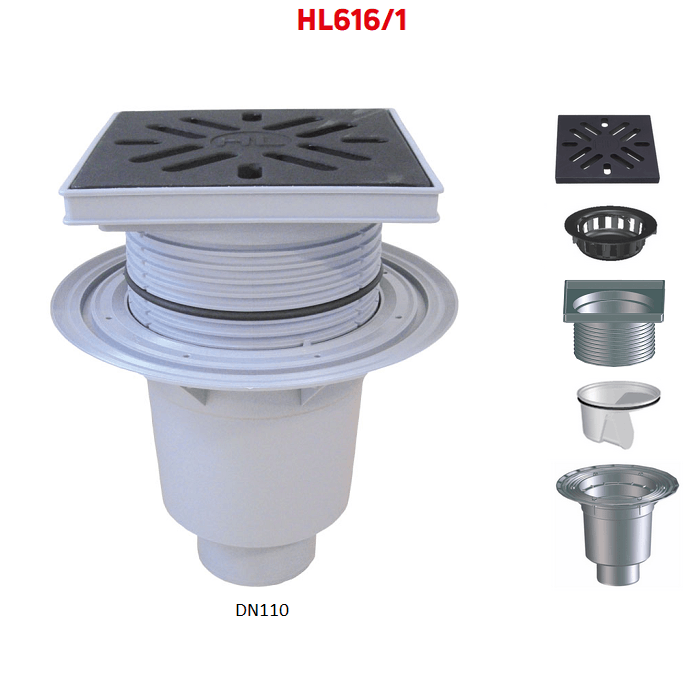

Составные части и материалы
Смотрите составные части и элементы трапа HL616/1, материалы их изготовления, комплект поставки.
-
корпус из полипропилена (ПП);
-
надставной элемент и его подрамник из полипропилена (ПП);
-
решетка из чугуна размером 226x226 мм;
-
незамерзающий сифон - ABS пластик;
-
резиновое уплотнительное кольцо;
-
корзина-грязеуловитель из полипропилена (ПП).

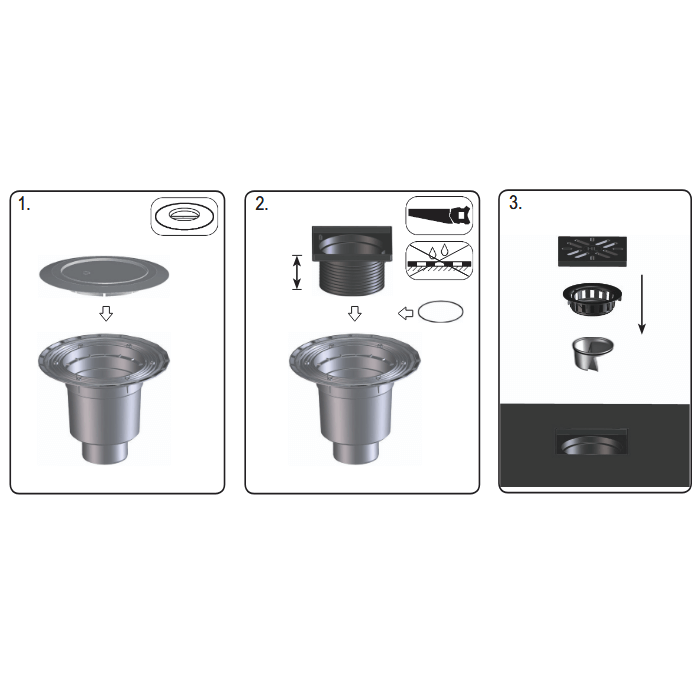

Монтаж и установка
Краткая инструкция последовательности и основных этапов монтажа
-
Высота надставного элемента трапа регулируется/подрезается по высоте стяжки. При необходимости увеличить высоту - используют удлинитель HL 620.
-
Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно стечь в канализацию через специальные каналы в надставном элементе и корпусе трапа.
-
Если в качестве гидроизоляции используется EPDM или ПВХ мембрана и т.п., то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать дополнительные гидроизоляционные фланцы серии HL86.
-
Выпускной патрубок трапа соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если применяется безраструбная стальная или чугунная SML труба ставятся дополнительные переходник серии HL9.
Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
