Горизонтальный канализационный трап HL540 с выпуском DN50 сухим сифоном Primus и решеткой из нерж.стали

HL540 - трап для внутренних помещений c горизонтальным выпуском DN50, с коротким надставным элементом, решеткой и подрамником из нержавеющей стали, «сухим» сифоном Primus. В комплект поставки входит гидроизоляционный комплект для жидкой обмазочной гидроизоляции, монтажные регулировочные уголки.

Особенности модели:

1. С помощью 3-х монтажных уголков со звукоизолирующими накладками, корпус крепится к основанию, что дает возможность регулировки по высоте от 0 до 50 мм. Такая конструкция позволяет задать необходимый уклон канализационной трубы.

2. Корпус трапа, после застывания в стяжке, можно подрезать на высоту от min.80 до 200 мм. Нет необходимости высчитывать высоту монтажа надставного элемента относительно поверхности стяжки.

3. Комплект гидроизоляции устанавливается без специальных инструментов.

Подрамник изготовлен из нержавеющей стали V4A и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

Съемный «сухой» сифон Primus имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду, при пересыхании гидрозатвора (отсутствии воды), поплавок садится и герметизирует поступление неприятных канализационных запахов.

Трап предназначен для душа, душевых и других внутренних помещений с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола и гидроизоляции в систему канализации.

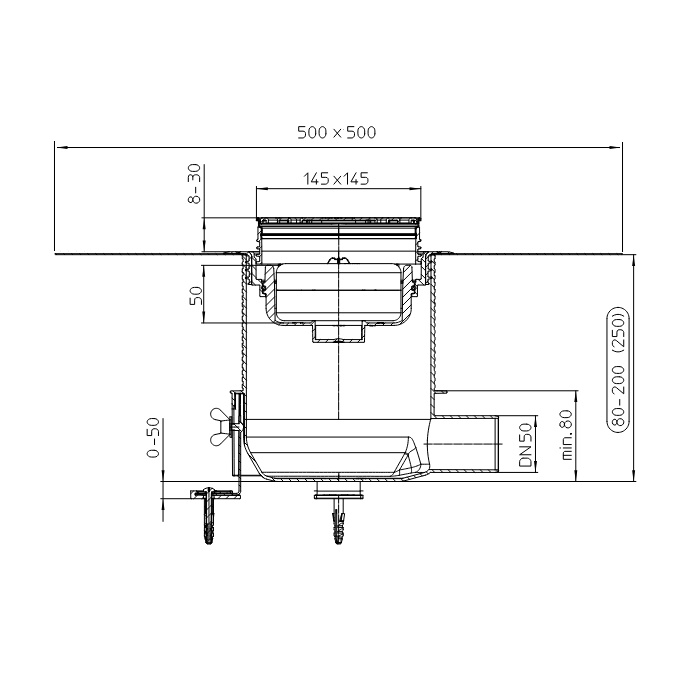

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN50;

• Пропускная способность - 0,55 л/с (при толщине слоя воды 10 мм над решеткой) и 0,8 л/с (при толщине слоя воды 20 мм над решеткой);

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка хх мм (объем - 0.01699 куб.м.);

• Вес - 1,533 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

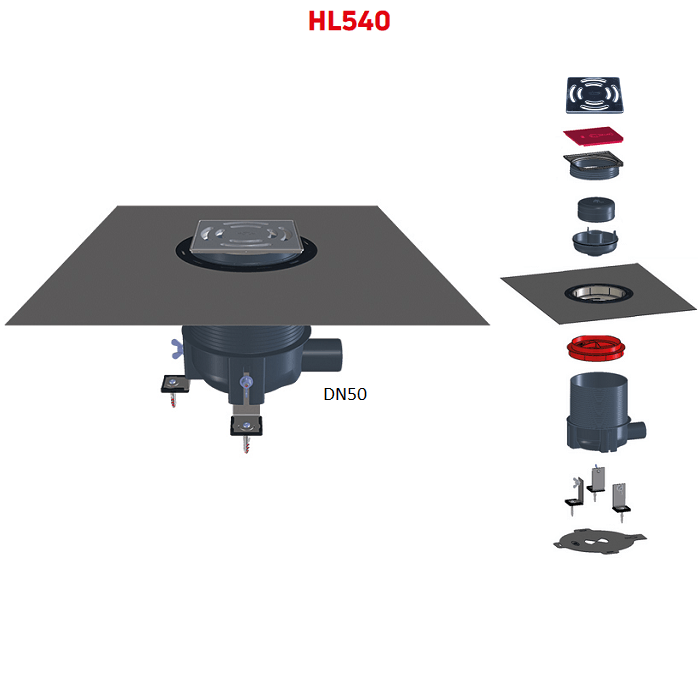

Составные части и материалы

Смотрите составные части и элементы трапа HL540, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП). Его можно подрезать ножовкой;

• гидроизоляционный комплект с размером полотна 500x500 мм и с многоязычковой уплотнительной манжетой;

• низкий надставной элемент из полипропилена (ПП);

• подрамник - из нержавеющей стали V4A размером 145x145 мм;

• решетка - из нержавеющей стали V2A размером 138x138 мм;

• сухой сифон Primus из полипропилена;

• три монтажных стальных уголка со звукоизолирующими накладками и комплектом метизов;

• монтажный шаблон;

• монтажные заглушки из пластика.

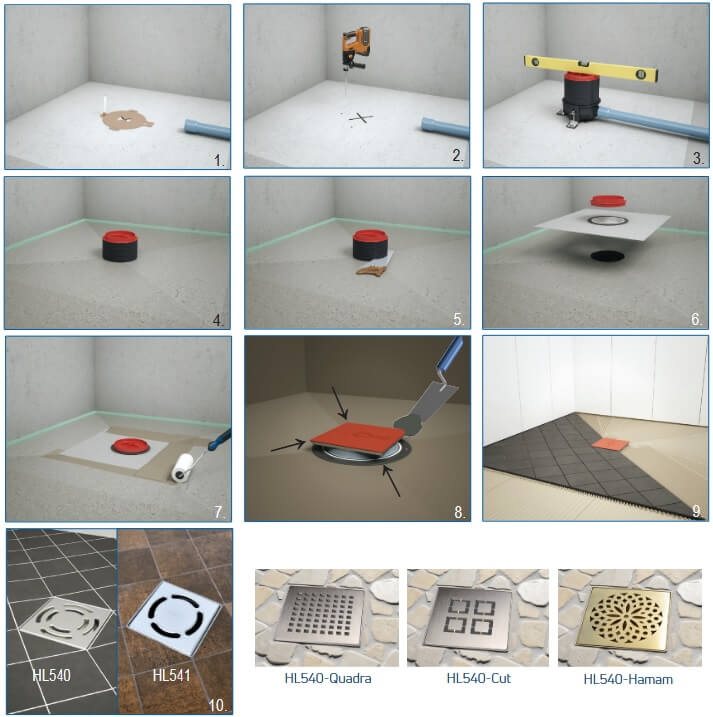

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. При помощи монтажного шаблона, на основании разметить точки крепления.

2. Прикрепить корпус трапа к бетонному основанию с помощью монтажных уголков и метизов.

3. Регулировкой крепёжных уголков по высоте задать уклон отводящей трубы и проверить горизонтальность корпуса трапа в плоскости, перпендикулярной отводящей трубе.

4. Выпуск трапа соединить с любой раструбной канализационной трубой из ПВХ или ПП.

5. Вокруг корпуса залить стяжку с уклоном не менее 2% к трапу. Высота заливки может быть в диапазоне от 80 до 200 мм. Во время монтажных работ нет необходимости высчитывать высоту корпуса трапа относительно поверхности стяжки.

6. После застывания стяжки из корпуса удалить заглушку и выступающую часть корпуса трапа отрезать вровень с поверхностью стяжки.

7. Удалить заусенцы с внутренней стороны корпуса и установить гидроизоляционный комплект с многолепестковой уплотнительной манжетой и монтажную заглушку. Комплект устанавливается в корпус трапа таким образом, что обеспечивает горизонтальное положение надставного элемента с решёткой независимо от угла наклона корпуса и точности обреза его верхней кромки.

8. Нанести жидкую гидроизоляцию под полотно гидрокомплекта, а затем сверху и на всю поверхность душевой.

9. Удалить заглушку из корпуса. Установить подрамник и отрегулировать по высоте. Под его углы рекомендуется нанести плиточный клей, чтобы решётка могла выдержать максимально допустимую нагрузку.

10. В подрамник вставить квадратную монтажную заглушку. На поверхность нанести плиточный клей и уложить облицовочную плитку.

Удалить монтажную заглушку, установить «сухой» сифон и нержавеющую решетку.
