Горизонтальный трап HL510PrblueR с выпуском DN40/50 круглой решеткой и сухим сифоном Primus blue

HL510PrblueR - трап с горизонтальным выходом DN40/50, с круглой решеткой из нержавеющей стали и надставным регулируемым элементом. Комплектуется «сухим» сифоном Primus Blue.

Предназначен для душа и душевых зон, постирочных, санузлов и других внутренних помещениях с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

Особенность трапа. Имеет круглую глухую крышку (решетку) диаметром 112 мм из нержавеющей стали V2A и подрамник из нерж.стали диаметром 133 мм.

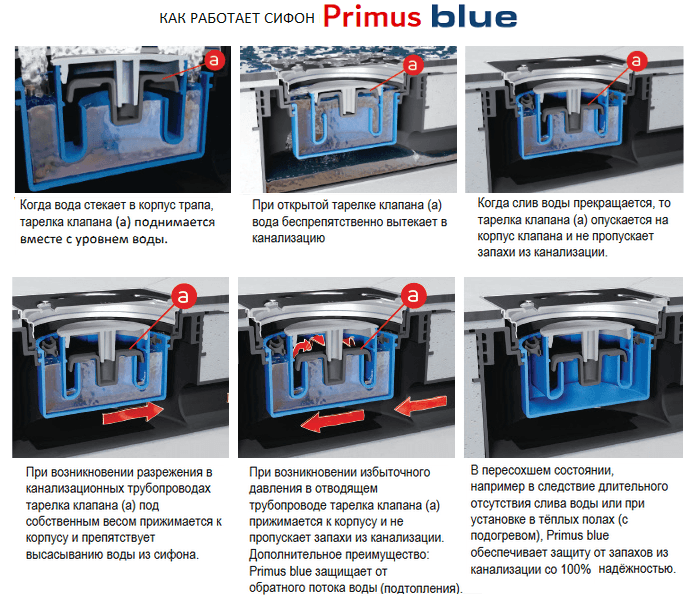

Трап снабжен «сухим» сифоном Primus Blue. Этот комбинированный сифон, сочетает в себе механическое запахозапирающее устройство и классический гидрозатвор. Он на 100% не пропускает запахи из канализации при пересыхании гидрозатвора, а также защищает от обратного потока воды (подтопления).

Надставной элемент – регулируемый и может подрезаться под необходимую высоту стяжки от 20 до 72 мм. При необходимости увеличить его высоту, применяются удлинители HL340N и надставные элементы серии HL85N.

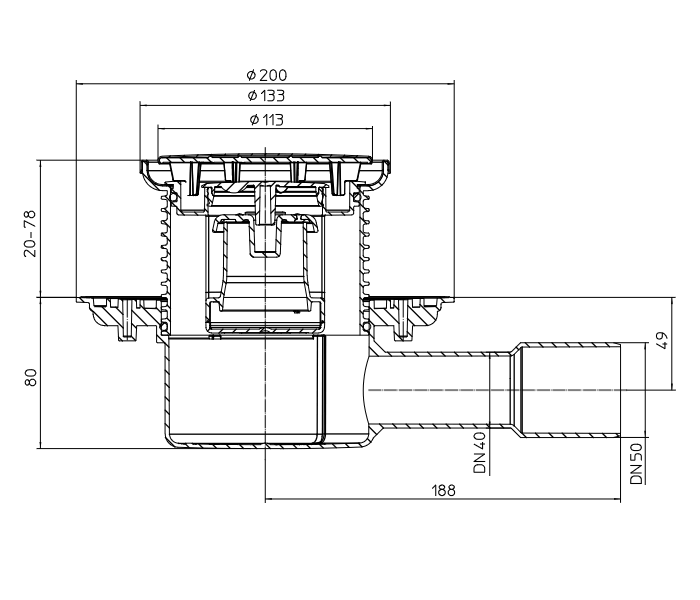

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер – DN40/50;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 225х155х295 мм (объем - 0,010288 куб.м.);

• Вес - 0,675 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

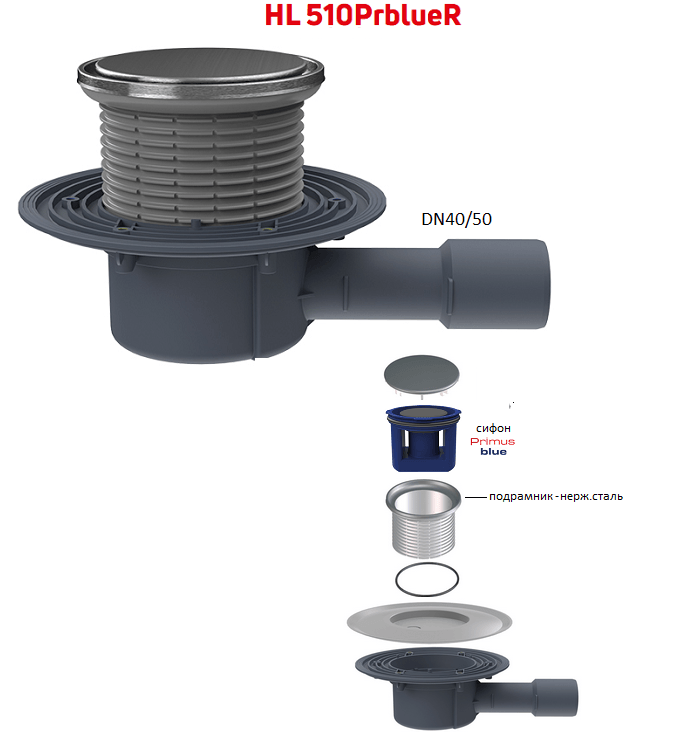

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• надставной элемент из полипропилена (ПП), а его подрамник из нержавеющей стали;

• уплотнительное кольцо надставного элемента из резины;

• решетка из нержавеющей стали V2A;

• сухой сифон Primus Blue из PC/ABS;

• монтажная заглушка из пластика.

Монтаж и установка

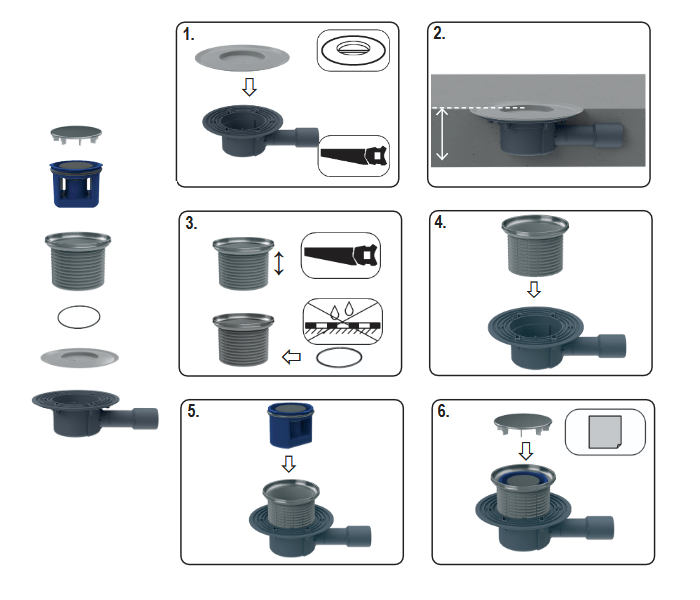

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию.

2. Высота надставного элемента регулируется (подрезается по высоте стяжки). При необходимости увеличить высоту применяются удлинители HL.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы в надставном элементе и корпусе.

4. В зависимости от типа гидроизоляции используются гидроизоляционные комплекты серии HL83/

5. Выпускной патрубок соединяется с канализационной раструбной трубой из ПВХ/ПП. Если для канализации применяются стальная или чугунная безраструбная труба типа SML, то тспользуются переходники серии HL9.

6. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа временно устанавливается монтажная заглушка.

7. После завершения монтажа в надставной элемент вставляется сифон, а затем решетка.

8. При необходимости создания 2-х и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, необходимо использовать дополнительные элементы - HL85N(H), HL340N, HL180 и т.д. Это позволяет решить проблему отвода воды с поверхности любой конструкции вне зависимости от её состава.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
