Горизонтальный трап HL510PrblueG c выпуском DN40/50 решеткой и подрамником из чугуна и сухим сифоном Primus Blue

HL510PrblueG - канализационный трап с горизонтальный выходом DN40/50, надставным элементом, чугунными решеткой и подрамником. Комплектуется «сухим» сифоном Primus Blue.

За счет подрамника и решетки из чугуна, трап может выдерживать нагрузки до 1500 кг.

Особенность сифона. Сифон «сухого» типа Primus Blue при пересыхании гидрозатвора (высотой 50 мм) не пропускает запахи из канализации на 100% и защищает от обратного потока воды (подтопления).

Надставной элемент - регулируемый и может подрезаться под необходимую высоту стяжки. А при необходимости увеличить его высоту, применяются дополнительные удлинители HL340N или HL85N.

Трап рекомендуется для внутренних помещений производственного и промышленного назначения с положительной температурой, например для котельных, пунктов водоподготовки, асфальтовых покрытий и т.п. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

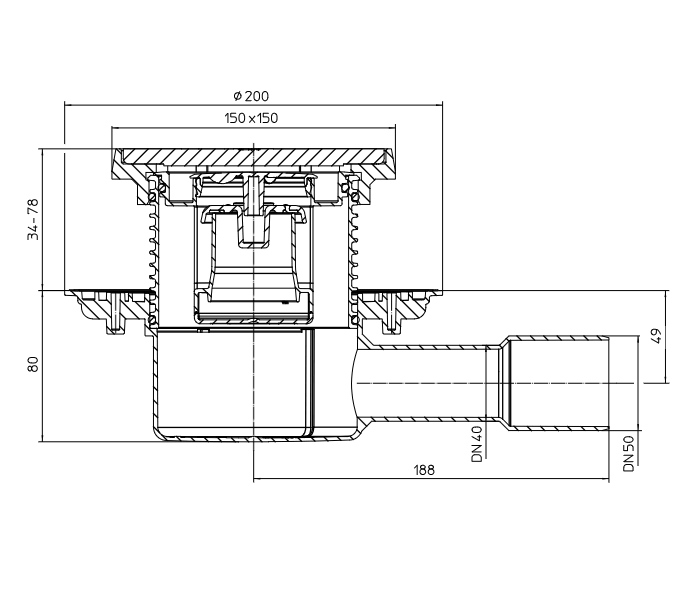

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN40/50;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Класс нагрузки L15 - до 1,5 т;

• Упаковка - картонная коробка 225х155х295 мм (объем - 0,010288 куб.м.);

• Вес - 2,425 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

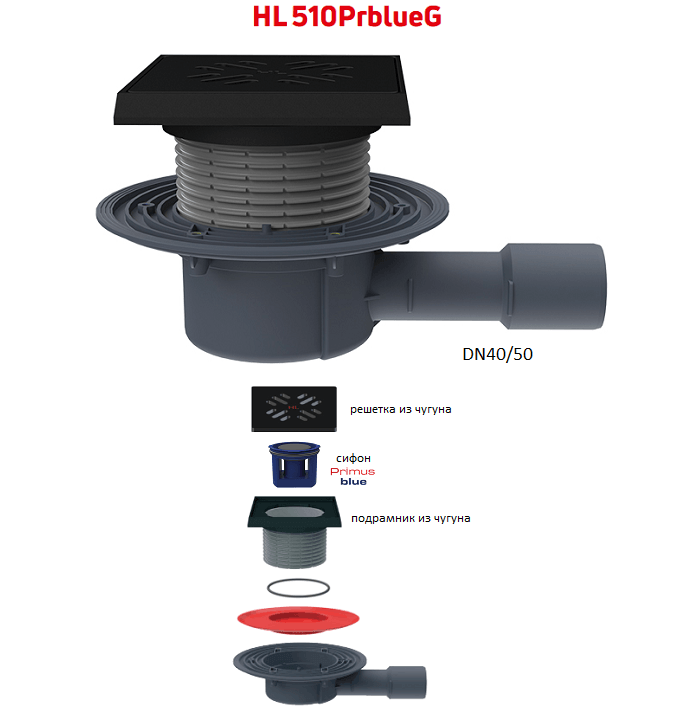

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полиэтилена (ПЭ);

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента - резина;

• подрамник надставного элемента размером 150x150 мм из чугуна;

• решетка из чугуна размером 137x137 мм;

• сухой сифон Primus Blue из PC/ABS;

• монтажная заглушка - пластик.

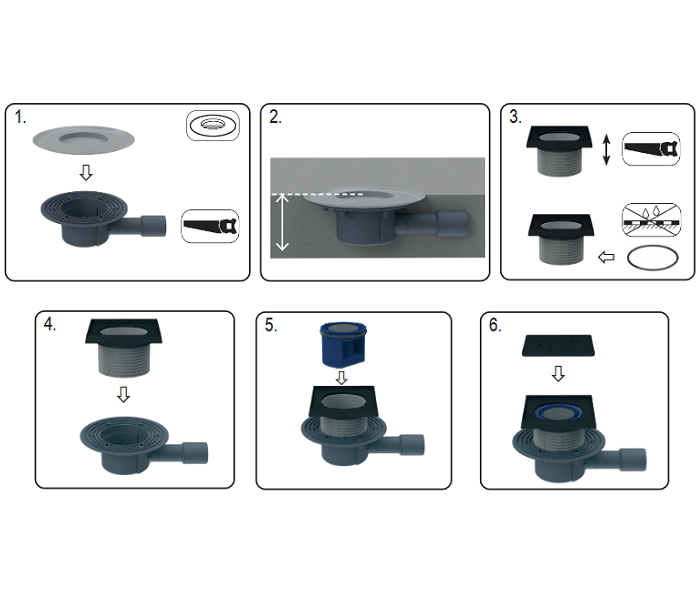

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается, а при необходимости увеличить - применяются дополнительные удлинители HL.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. При необходимости создания 2-х и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, необходимо использовать дополнительные элементы - HL85N(H), HL340N, HL180 и т.д. Это позволит решить проблему отвода воды с поверхности любой конструкции вне зависимости от её состава.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП или ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажная заглушка вынимается и вставляется сухой сифон и чугунная решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
