Горизонтальный канализационный трап HL510Prblue-3020 с выпуском DN40/50 и вкладышем под плитку

HL510Prblue-3020 - трап для внутренних помещений с горизонтальным выпуском DN40/50, сухим сифоном Primus Blue, вкладышем для керамической плитки и подрамником из нержавеющей стали, с надставным элементом.

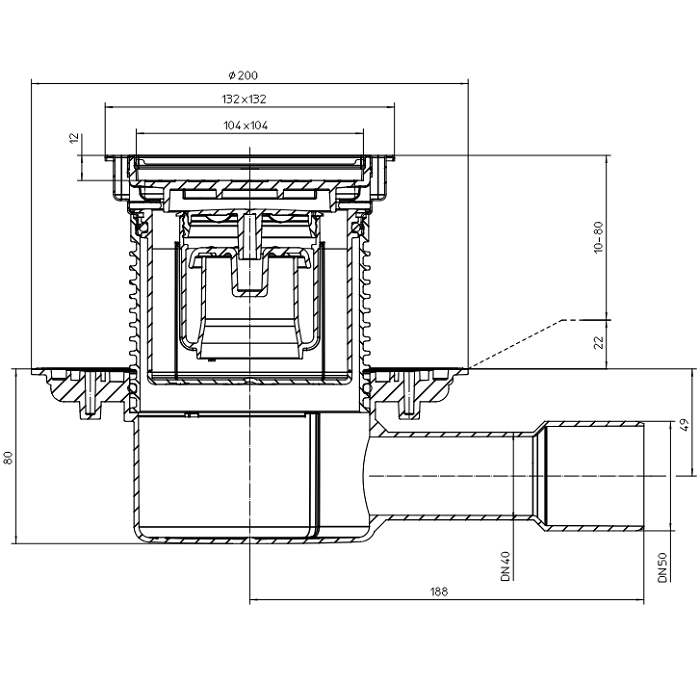

Особенность трапа. В данной модели, в подрамнике из нержавеющей стали V4A размещается площадка-вкладыш, которая предназначена для вклеивания керамической плитки. Она представляет собой корытце на 4-х ножках из ABS пластика (внутренним размером 104x104 мм и глубиной 12 мм), с бортами из нержавеющей стали. Достаточно плотно вставляется в подрамник.

Трап укомплектован «сухим» сифоном Primus Blue, который на 100% не пропускает запахи из канализации при пересыхании гидрозатвора, а также защищает от обратного потока воды (подтопления).

Надставной элемент - регулируемый (10-80 мм) и может подрезаться под необходимую высоту стяжки.

Высота корпуса - 80 мм.

Трап предназначен для безбарьерных душевых, водно-оздоровительных, банных и аква комплексов, других внутренних помещений различного назначения с положительной температурой. Используется для отвода различных стоков с уровня пола и гидроизоляции в систему канализации.

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN40/50;

• Пропускная способность - 0,55 л/с (при толщине слоя воды над решеткой 20 мм), 0,45 л/с (при толщине слоя воды над решеткой 10 мм);

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 175х292х392 мм (объем - 0,0200312 куб.м.);

• Вес - 0,738 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

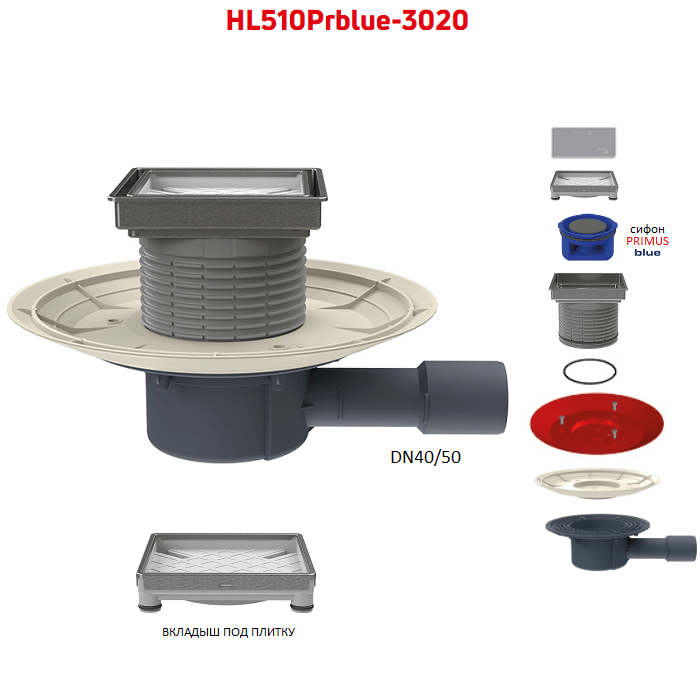

Смотрите составные части и элементы трапа HL510Prblue-3020, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП);

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины (92х4 мм);

• подрамник из нержавеющей стали V4A размером 132x132 мм;

• вкладыш под плитку - из ABS пластика с бортами из нержавеющей стали V4A;

• сухой сифон Primus Blue из PC/ABS;

• монтажные заглушки из пластика.

Монтаж и установка

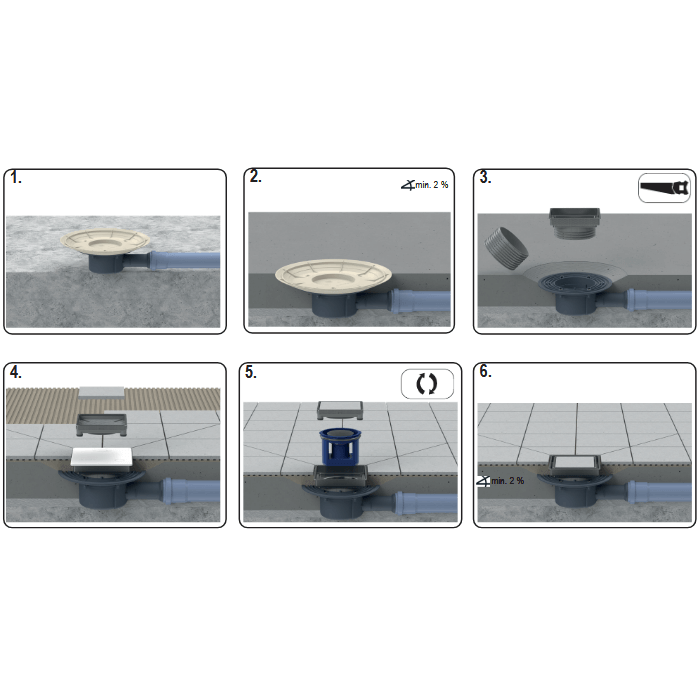

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL340N и HL85N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты серии HL83.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий переходник из серии HL9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется сифон Primus Blue и в подрамник вкладыш под плитку с небольшим усилием.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
