Трап горизонтальный HL510NHPr с выпуском DN40/50 полимербитумным полотном решеткой и сифоном Primus

HL510NHPr - душевой трап с горизонтальным выходом DN40/50 и полимербитумным полотном, сухим сифоном Primus, надставным регулируемым элементом и решеткой из нержавеющей стали.

Полимербитумное полотно размером 500x500мм запрессовано и зажато профилированным фланцем. Оно сваривается внахлест со слоем напольной гидроизоляции (наплавляемом материале на битумной основе).

«Сухой» сифон Primus имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду. При пересыхании гидрозатвора (отсутствии воды), поплавок садится и перекрывает поступление неприятных канализационных запахов.

Надставной элемент может регулироваться, подрезаться под необходимую высоту стяжки в диапазоне 12-70 мм. При необходимости увеличить его высоту используется дополнительный удлинитель HL340N или HL85N.

Трап предназначен для внутренних помещений различного назначения с плюсовой температурой (душа, душевых и т.п.). Применяется для отвода сточных вод с уровня пола и гидроизоляции в систему канализации.

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN40/50;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Максимально разрешенная нагрузка K3 - 300 кг;

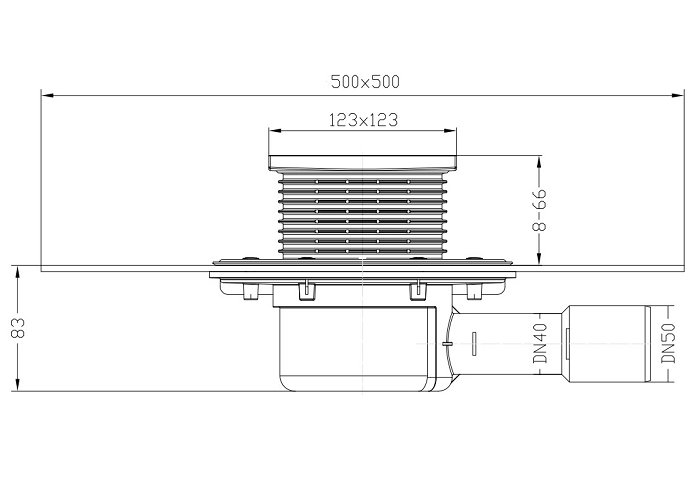

• Упаковка - картонная коробка 145х260х435 мм (объем - 0,0163995 куб.м.);

• Вес - 1,69 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

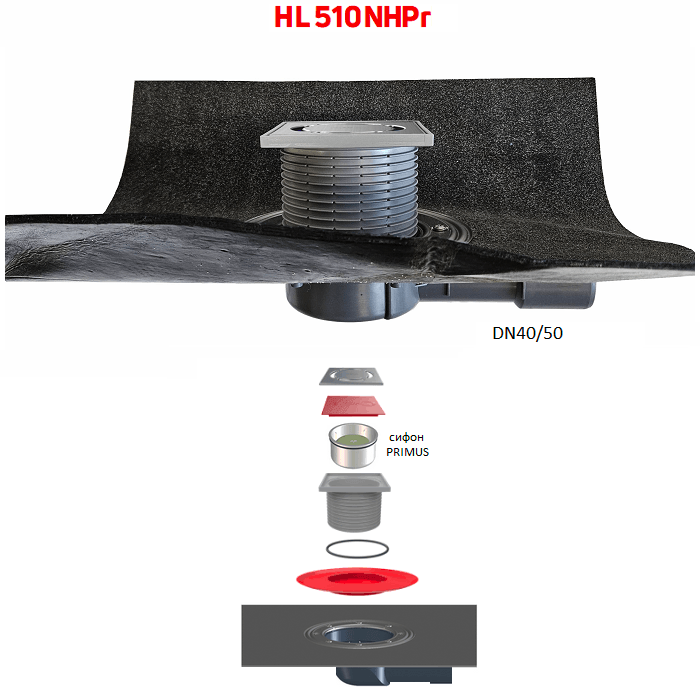

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с зажатым стальным нержавеющим фланцем полимербитумным полотном;

• надставной элемент и его подрамник (размером 123x123 мм) из полипропилена ПП;

• уплотнительное кольцо надставного элемента - из резины;

• решетка из нержавеющей стали V2A размером 115x115 мм;

• сухой сифон Primus из ПП;

• монтажные заглушки из пластика.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию.

2. Надставной элемент регулируется по высоте стяжки - уменьшается подрезанием или увеличивается дополнительными элементами.

3. Слой гидроизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным полотном с перехлестом 100-150 мм.

4. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий переходник серии HL9.

6. Во время монтажных работ в корпус трапа устанавливается монтажная заглушка. Она в дальнейшем удаляется и вставляется надставной элемент, сифон и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации в разделе Монтаж.
