Горизонтальный канализационный трап HL5100Pr с выпуском DN50/75 сухим сифоном Primus подрамником и решеткой из нерж.стали

HL5100Pr - трап с высокой пропускной способностью для внутренних помещений и горизонтальным выпуском DN50/75, надставным элементом, решеткой и подрамником из нержавеющей стали. Комплектуется «сухим» сифоном Primus.

Подрамник изготовлен из нержавеющей стали V4A и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

«Сухой» сифон Primus имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду, при пересыхании гидрозатвора (отсутствии воды), поплавок садится и герметизирует поступление неприятных канализационных запахов.

Надставной элемент - регулируемый (8-80 мм) и может подрезаться под необходимую высоту стяжки.

Высота корпуса - 97 мм.

Предназначен для душа, душевых высокой интенсивности, а также постирочных и других внутренних помещений с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола и гидроизоляции в систему канализации.

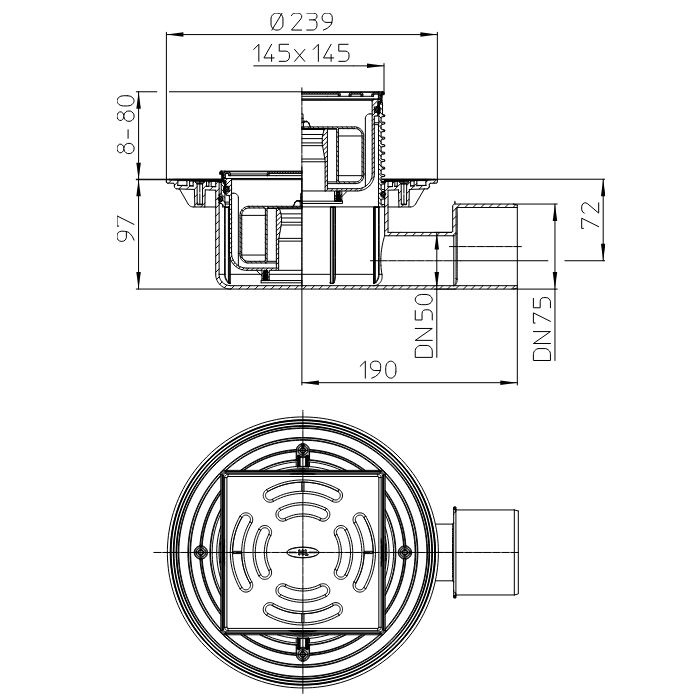

Технические характеристики

• Выпуск - горизонтальный;

• Присоединительный размер - DN50/75;

• Пропускная способность - 0,8 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 175х292х392 мм (объем - 0,020031 куб.м.);

• Вес - 1,07 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

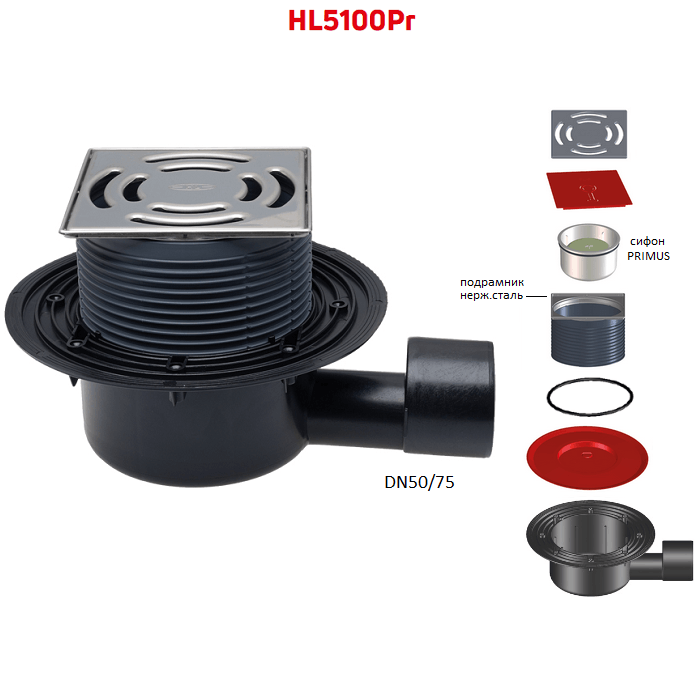

Смотрите составные части и элементы трапа HL5100Pr, материалы их изготовления, комплект поставки.

• корпус из полиэтилена (ПЭ) с «тарелкой» для подхвата гидроизоляции;

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины размером 125х4,0 мм;

• подрамник - из нержавеющей стали V4A размером 145x145 мм;

• решетка - из нержавеющей стали V2A размером 138x138 мм;

• сухой сифон Primus из полипропилена;

• монтажные заглушки из пластика.

Монтаж и установка

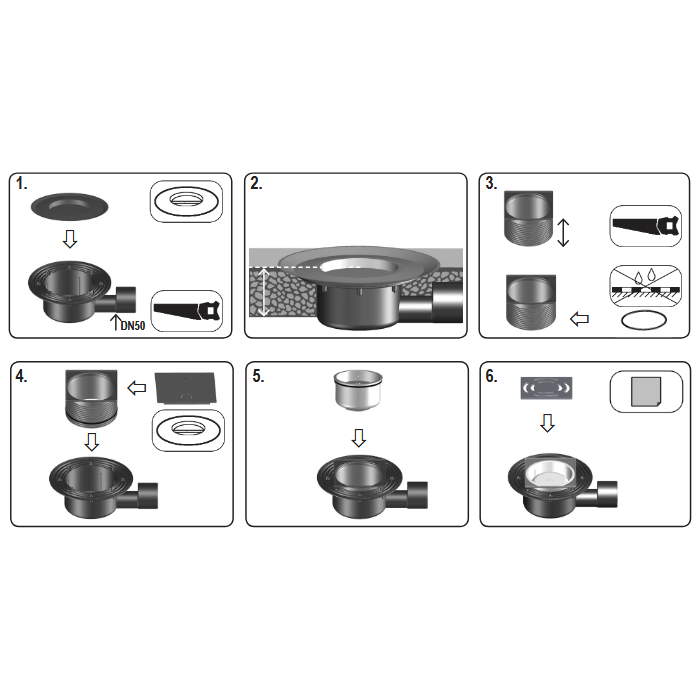

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию.

2. Высота надставного элемента регулируется от 8 до 80 мм. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL3400 или HL8500.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты серии HL8300.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ или сваривается встык с трубой из ПЭ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9. Если диаметр присоединяемой трубы DN50, то необходимо на патрубке отрезать часть выпуска для DN75.

6. После завершения всех установочных работ, монтажные заглушки вынимаются и вставляется сухой сифон. Решетка, с небольшим усилием, плотно вставляется в подрамник.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
