Вертикальный канализационный трап HL317 с выпуском DN50/75/110 решеткой из нерж.стали

HL317 - трап для внутренних помещений с высокой пропускной способностью, вертикальным выпуском DN50/75/110, с надставным элементом и решеткой из нержавеющей стали, запахозапирающим сифоном и гидрозатвором высотой 50 мм. В комплект поставки входит уплотнительный фланец, сетка-грязеуловитель, эксцентрический переход.

Рекомендуется для помещений с отводом большого объема воды и температурой до +95°С. Фланец может зажимать мембранную гидроизоляцию.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки (в пределах 20-70 мм). Его подрамник выполнен из полипропилена (ПП).

Сифон представляет собой запахозапирающее устройство в виде колокола.

Предназначен для помещений различного назначения внутри зданий с положительной температурой воздуха. Используется для водоотведения различных стоков с уровня пола и гидроизоляции в систему канализации.

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 1,8 л/с;

• Температура проходящей жидкости - от 0°С до +95°С;

• Рабочая температура эксплуатации - от -40°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 185х305х305 мм (объем - 0,0172096 куб.м.);

• Вес - 1,2 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

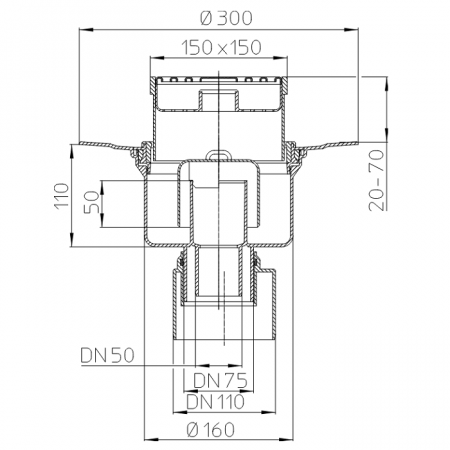

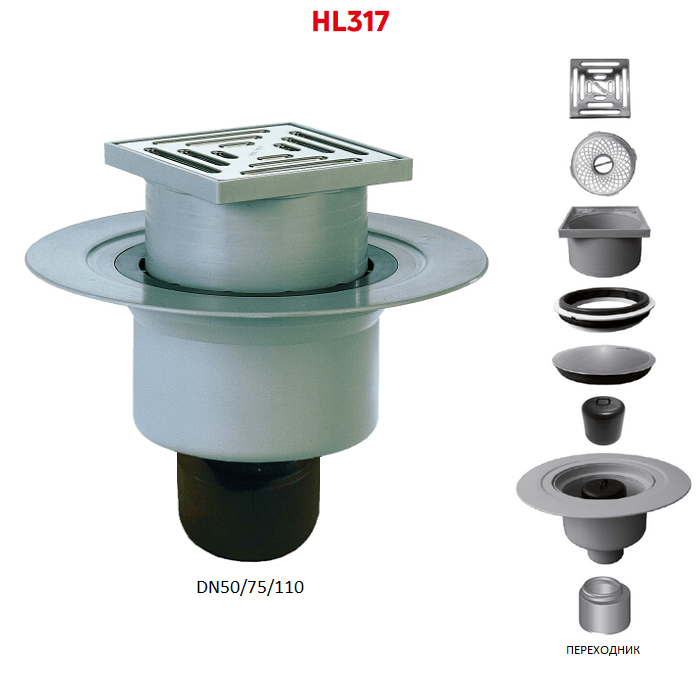

Смотрите составные части и элементы трапа HL317, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с тарелкой для подхвата гидроизоляции;

• надставной элемент и его подрамник (размером 150x150 мм) из полипропилена;

• решетка из нержавеющей стали V2A размером 138x138 мм;

• сифон (запахозапирающее устройство) - полипропилен (ПП);

• уплотнительный фланец (прокладка), защищающая от обратного потока воды;

• сетка-мусороуловитель из ПП;

• переходник эксцентричный из ПП;

• монтажная заглушка из пластика.

Монтаж и установка

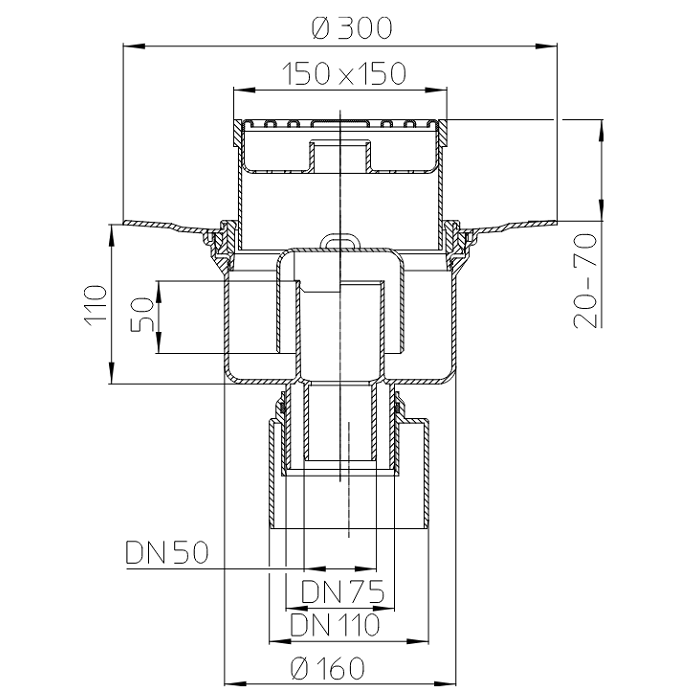

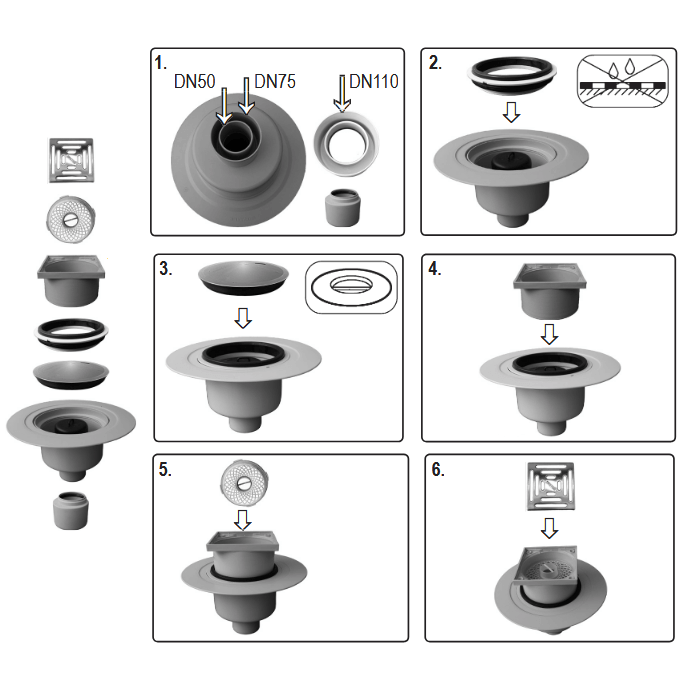

Краткая инструкция последовательности и основных этапов монтажа.

1. Высота надставного элемента регулируется, подрезается по высоте стяжки, а при необходимости увеличить высоту используются удлинители HL350 и HL350.0.

2. Уплотнительный фланец может зажимать мембранную гидроизоляцию (EPDM или ПВХ мембрану) толщиной не более 2 мм. Фланец фиксируется надавливанием сверху до щелчка.

3. Встроенный сифон имеет съемную верхнюю часть. Это позволяет очищать внутренности трапа от загрязнений, а при необходимости прочищать трубы канализации.

4. Если нагрузка на трап будет превышать 300 кг, то в качестве надставного элемента используется HL66 (нагрузка до 1,5 т).

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если применяются стальная или чугунная безраструбная труба (SML), то необходимо использовать переходники серии HL9.

6. При необходимости отвода стоков с нескольких уровней используются дополнительные элементы HL. Это позволит решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
