Вертикальный канализационный трап HL310Prblue-3000 с выпуском DN50/75/110 решеткой и подрамником из нерж.стали и сухим сифоном Primus Blue

HL310Prblue-3000 - трап для внутренних помещений с вертикальным выпуском DN50/75/110, надставным элементом, подрамником и решеткой из нержавеющей стали. Комплектуется «сухим» сифоном Primus Blue.

Подрамник изготовлен из нержавеющей стали V2A и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки.

Сифон Primus Blue «сухого» типа, при пересыхании гидрозатвора (высотой 50 мм) не пропускает запахи из канализации на все 100%. К тому же он надежно защищает от обратного потока воды (подтопления).

Трап предназначен для душа, душевых, прачечных, санузлов и других внутренних помещений с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола и гидроизоляции в систему канализации.

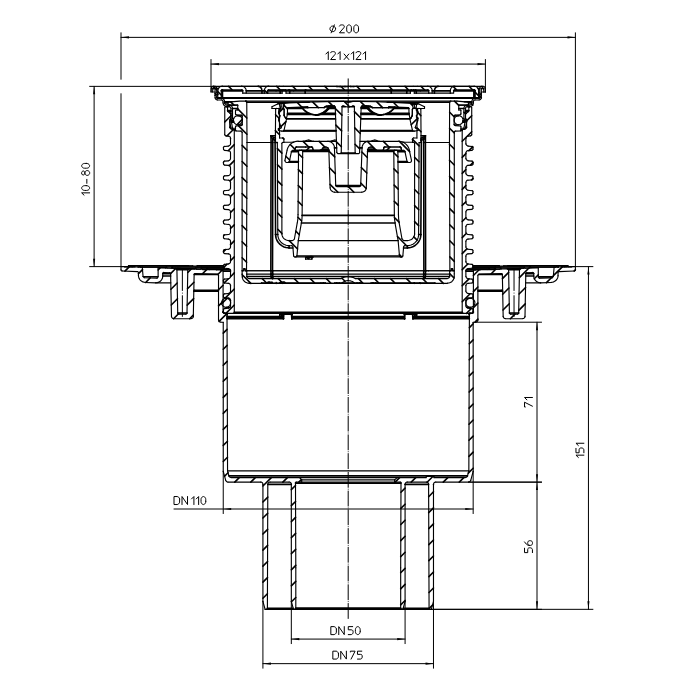

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,6 л/с (при толщине слоя воды над решеткой 20 мм), 0,5 л/с (при толщине слоя воды над решеткой 10 мм);

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 225х155х295 мм (объем - 0,010288 куб.м.);

• Вес - 0,722 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

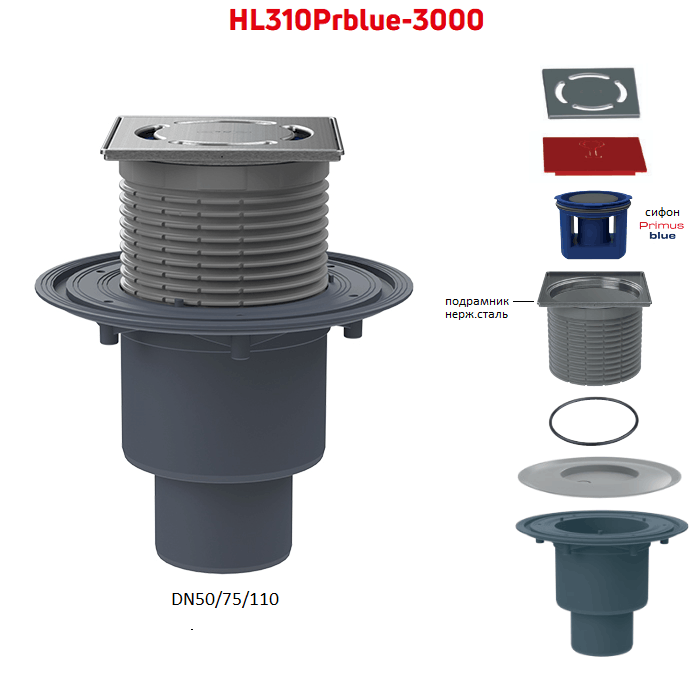

Составные части и материалы

Смотрите составные части и элементы трапа HL310Prblue-3000, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с фартуком для подхвата гидроизоляции;

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины, размером 92х4,0 мм;

• подрамник - из нержавеющей стали V2A размером 121x121 мм;

• решетка - из нержавеющей стали V2A размером 115x115 мм и толщиной 5 мм;

• сухой сифон Primus Blue из PC/ABS;

• монтажные заглушки из пластика.

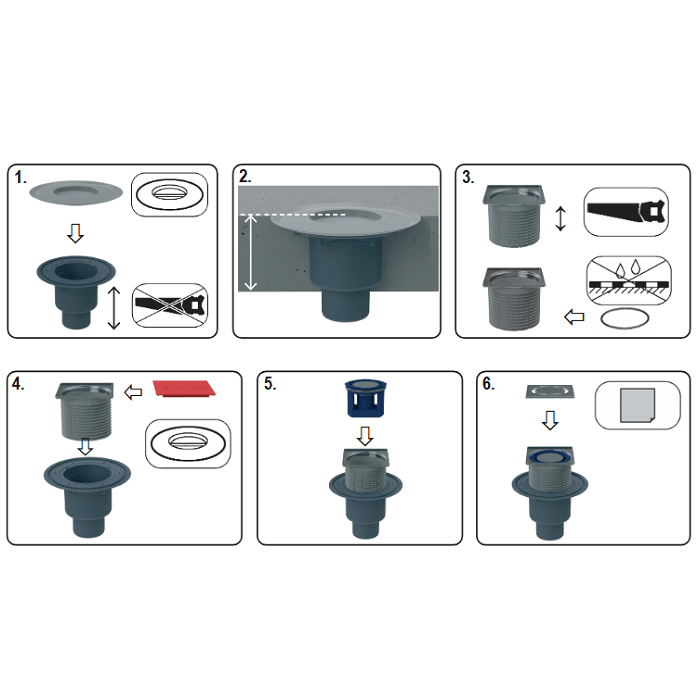

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию. Обратите внимание - подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL340N и HL85N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 83.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП или ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется сифон Primus Blue. Решетка, с небольшим усилием, плотно вставляется в подрамник.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
