Вертикальный трап HL310NPrR с выпуском DN50/75/110 круглой решеткой и сухим сифоном Primus

HL310NPrR - трап с вертикальным выходом DN50/75/110, круглой решеткой из нержавеющей стали и надставным регулируемым элементом. Комплектуется «сухим» сифоном Primus.

Используется для внутренних помещений, и в частности для душевых зон. Предназначен для душа, постирочных, санузлов и других внутренних помещениях с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

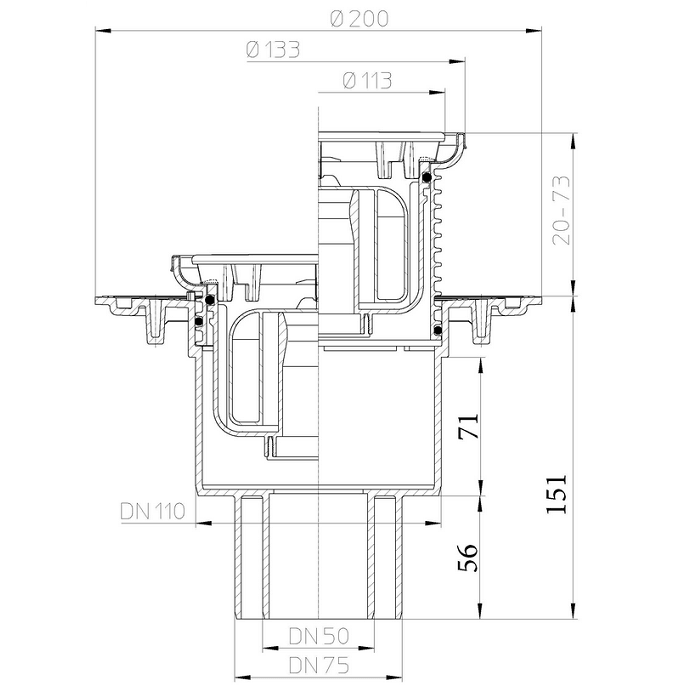

Особенность трапа. Имеет круглую глухую крышку (решетку) диаметром 112 мм из нержавеющей стали V2A и подрамник из нерж.стали диаметром 133 мм.

Надставной элемент – регулируемый и может подрезаться под необходимую высоту стяжки от 20 до 73 мм. При необходимости увеличить его высоту, применяются удлинители HL340N и надставные элементы серии HL85N.

Трап снабжен так называемым «сухим» сифоном Primus, который имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду, при пересыхании гидрозатвора (отсутствии воды), поплавок садится и герметизирует поступление неприятных канализационных запахов.

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 225х155х295 мм (объем - 0,010288 куб.м.);

• Вес - 0,59 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

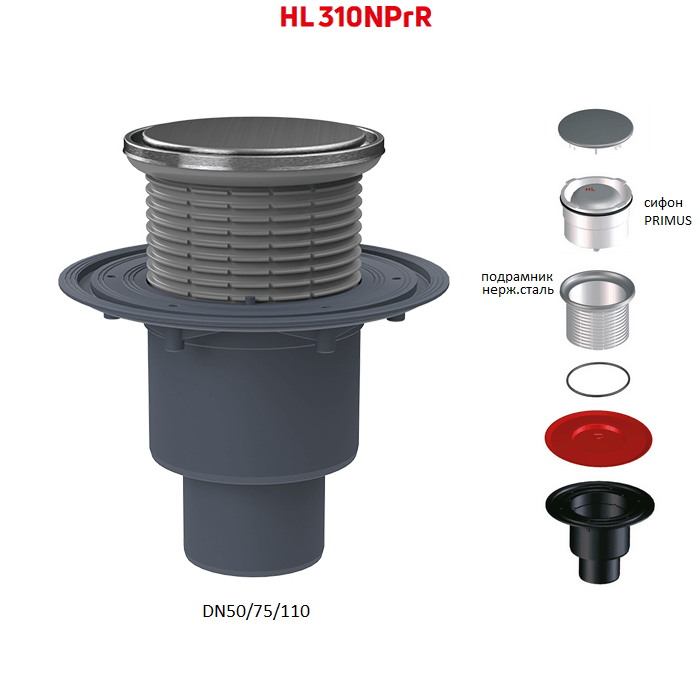

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полиэтилена (ПЭ);

• надставной элемент из полипропилена (ПП), а его подрамник из нержавеющей стали;

• уплотнительное кольцо надставного элемента из резины;

• решетка из нержавеющей стали V2A;

• сухой сифон Primus из полипропилена;

• монтажная заглушка из пластика.

Монтаж и установка

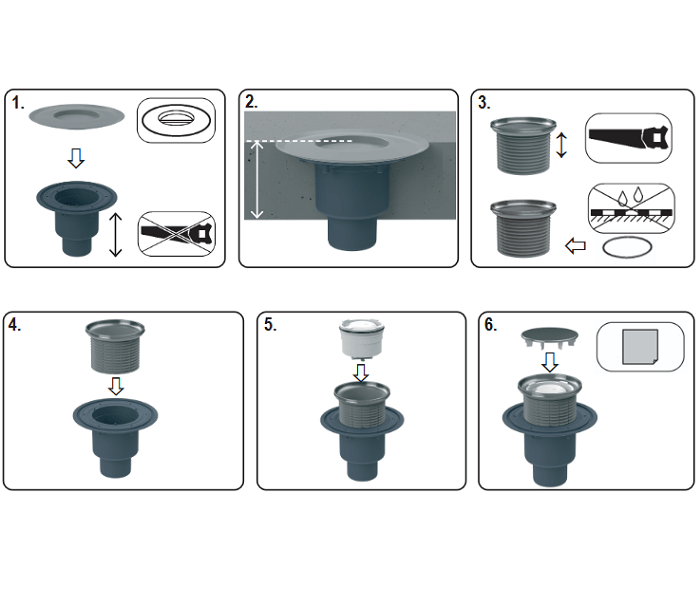

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа мотируется на несущую конструкцию. Обратите внимание, что подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется подрезанием. А при необходимости увеличить - применяются дополнительные удлинители HL.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 83.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется сифон и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
