Трап вертикальный HL310NPrG с выпуском DN50/75/110 чугунной решеткой и сифоном Primus

HL310NPrG - трап с вертикальным выходом DN50/75/110, сухим сифоном Primus, решеткой и подрамником из чугуна, надставным регулируемым элементом.

Особенность модели. За счет наличия чугунных решетки и подрамника, трап может выдерживать нагрузки до 1,5 тонн.

Предназначен для внутренних помещений различного назначения с плюсовой температурой и служит для отвода сточных вод с уровня пола и гидроизоляции в систему канализации.

Рекомендуется для пунктов водоподготовки, котельных, а также помещений с асфальтовым покрытием.

«Сухой» сифон Primus имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду. При пересыхании гидрозатвора (отсутствии воды), поплавок садится и перекрывает поступление неприятных канализационных запахов.

Надставной элемент может регулироваться, подрезаться под необходимую высоту стяжки в диапазоне 32-73 мм. При необходимости увеличить его высоту используется дополнительный удлинитель HL340N или надставной элемент HL85N.

При необходимости обогрева корпуса трапа используется комплект для электрообогрева HL82.

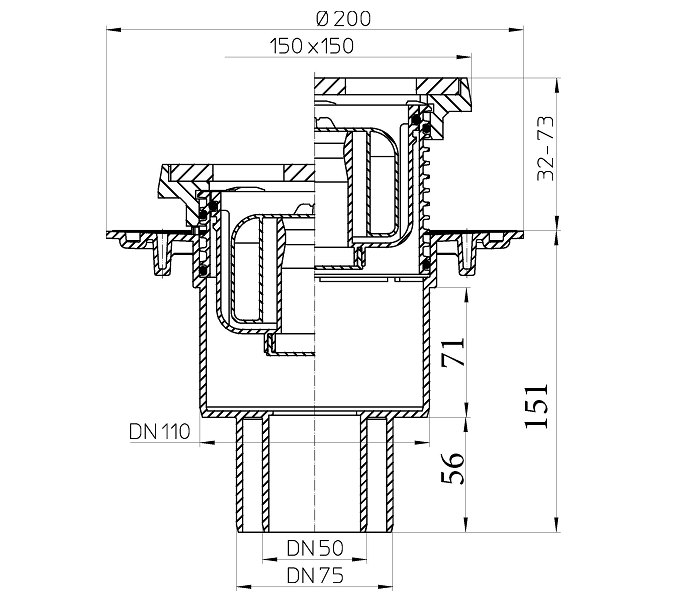

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Максимально разрешенная нагрузка K3 - 1500 кг;

• Упаковка - картонная коробка 155х225х295 мм (объем - 0,010288 куб.м.);

• Вес - 2,365 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

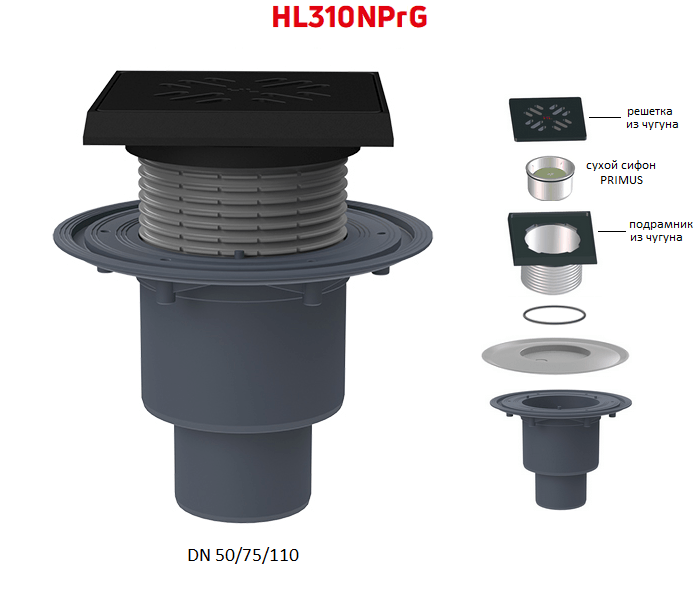

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с «тарелкой» для подхвата гидроизоляции;

• надставной элемент из полипропилена (ПП) с чугунным подрамником размером 150x150 мм;

• уплотнительное кольцо надставного элемента из резины;

• решетка из чугуна размером 137x137 мм;

• сухой сифон Primus из ПП;

• монтажная заглушка из пластика.

Монтаж и установка

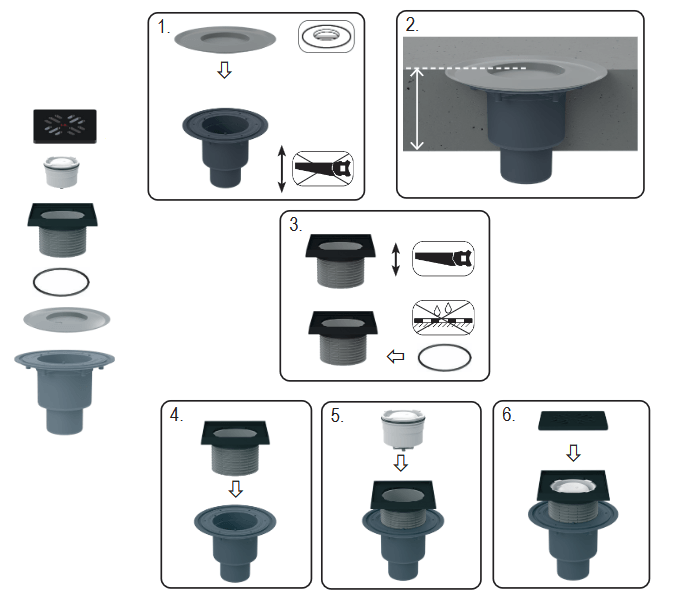

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию. Подрезать корпус нельзя! Это приведёт к снижению пропускной способности.

2. Надставной элемент регулируется по высоте стяжки - уменьшается подрезанием или увеличивается дополнительным надставным элементом.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции и при необходимости используются соответствующие гидроизоляционные комплекты серии HL83.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий переходник серии HL9.

6. Во время монтажных работ, для исключения попадания посторонних предметов в канализацию, в корпус трапа устанавливается временная монтажная заглушка. В дальнейшем она удаляется и вставляется надставной элемент, сифон и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации в разделе «Монтаж».
