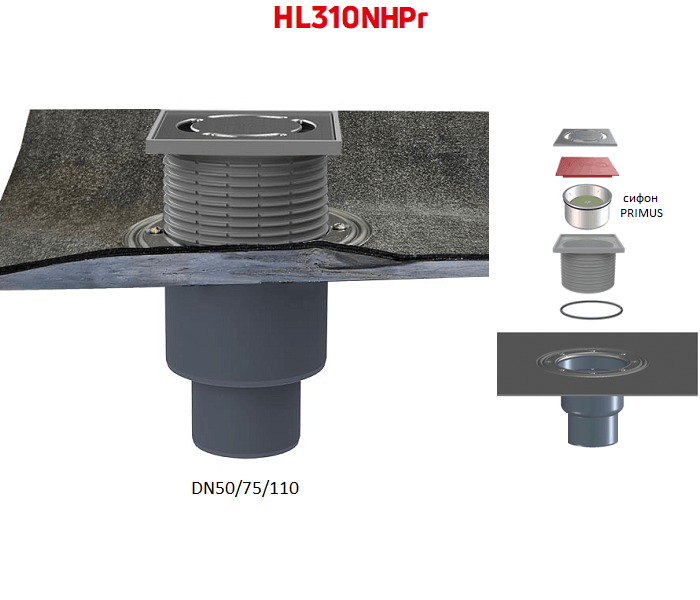

Трап вертикальный HL310NHPr с выпуском DN50/75/110 полотном решеткой и сухим сифоном Primus

HL310NHPr - трап с вертикальным выходом DN50/75/110, полимербитумным полотном, надставным элементом и решеткой из нержавеющей стали, с «сухим» сифоном Primus.

Предназначен внутренних помещений с положительной температурой, например для душа, душевых, постирочных, санузлов. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

Полимербитумное полотно размером 500x500мм зажато профилированным фланцем. Оно сваривается внахлест со слоем напольной гидроизоляции (наплавляемом материале на битумной основе).

Трап укомплектован «сухим» сифоном Primus, который имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду, при пересыхании гидрозатвора (отсутствии воды), поплавок садится и герметизирует поступление неприятных канализационных запахов.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки, а при необходимости удлиняться дополнительными элементами.

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка - 300 кг;

• Упаковка - картонная коробка 145х260х43 мм (объем - 0,0164 куб.м.);

• Вес - 1,65 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

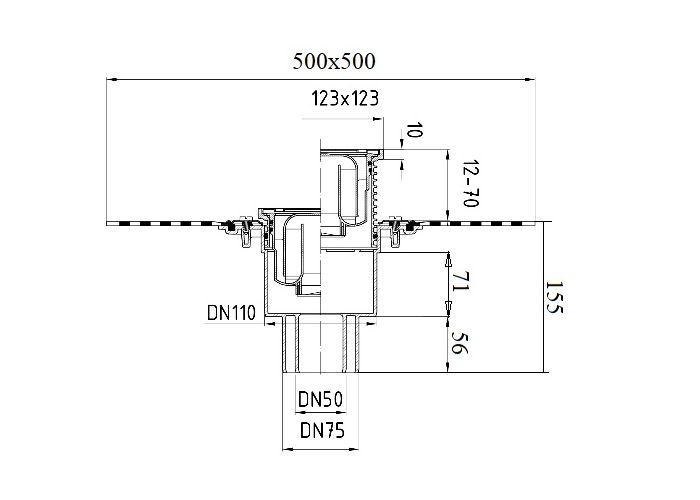

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с зажатым стальным нержавеющим фланцем полимербитумным полотном;

• надставной элемент и его подрамник размером 123x123 мм из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины;

• решетка из нержавеющей стали V2A размером 115x115 мм;

• сухой сифон Primus из ПП;

• монтажные заглушки из пластика.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию. Важно! Подрезать корпус нельзя, т.к. это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки в пределах 12-70 мм. А при необходимости увеличить - используются дополнительные удлинители HL340N и HL85N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. Слой гидроизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным полотном с перехлестом 100-150 мм.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то используется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется надставной элемент, сифон Primus и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
