Трап вертикальный HL310NHPr-3020 с выпуском DN50/75/110 вкладышем под плитку полотном и сухим сифоном Primus

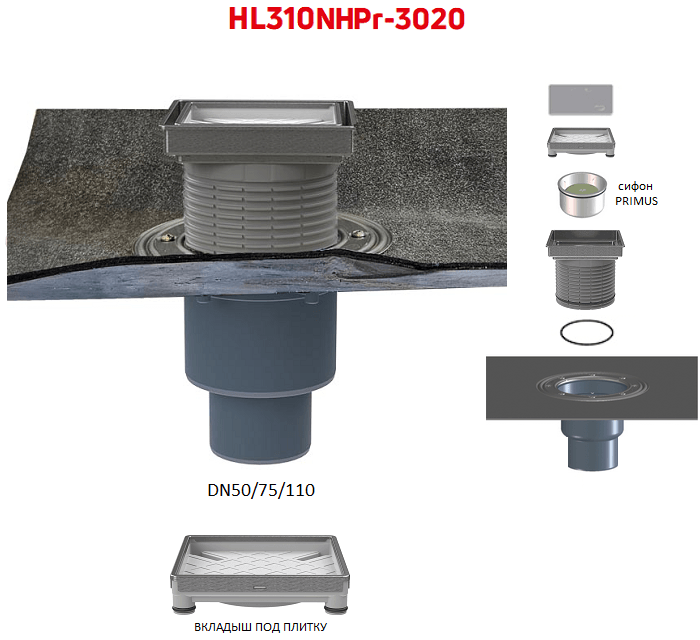

HL310NHPr-3020 - трап с вертикальным выходом DN50/75/110 и полимербитумным полотном, вкладышем для керамической плитки и подрамником из нержавеющей стали, с «сухим» сифоном Primus и надставным элементом.

Предназначен внутренних помещений с положительной температурой, например для душа, душевых, постирочных, санузлов. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

Особенность. У этой модели трапа, в подрамнике из нержавеющей стали размещается площадка-вкладыш, предназначенная для вклеивания керамической плитки. Она представляет собой своеобразное корытце из ABS пластика (внутренним размером 104x104 мм и глубиной 12 мм), с бортами из нержавеющей стали и 4-мя ножками. Эта площадка достаточно плотно вставляется в подрамник.

Полимербитумное полотно размером 500x500мм запрессовано и зажато профилированным фланцем. Оно сваривается внахлест со слоем напольной гидроизоляции (наплавляемом материале на битумной основе).

Трап комплектуется «сухим» сифоном Primus с гидрозатвором высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду, при пересыхании гидрозатвора (отсутствии воды), поплавок садится и перекрывает поступление неприятных канализационных запахов в помещение.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки, а при необходимости удлиняться дополнительными элементами.

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,5 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка - 300 кг;

• Упаковка - картонная коробка 145х260х43 мм (объем - 0,016399 куб.м.);

• Вес - 1,95 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с зажатым стальным нержавеющим фланцем полимербитумным полотном;

• надставной элемент из полипропилена (ПП), а его подрамник размером 132x132 мм из нерж.стали;

• уплотнительное кольцо надставного элемента из резины;

• вкладыш под плитку - из ABS пластика с бортами из нержавеющей стали V4A;

• сухой сифон Primus из ПП;

• монтажные заглушки из пластика.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию. Важно! Подрезать корпус нельзя, т.к. это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки. А при необходимости увеличить - используются дополнительные удлинители HL340N и HL85N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. Слой гидроизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным полотном с перехлестом 100-150 мм.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то используется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется надставной элемент, вкладыш, сифон Primus.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
